Секонд рукоять трубопроводы — HITACHI RX2300-3

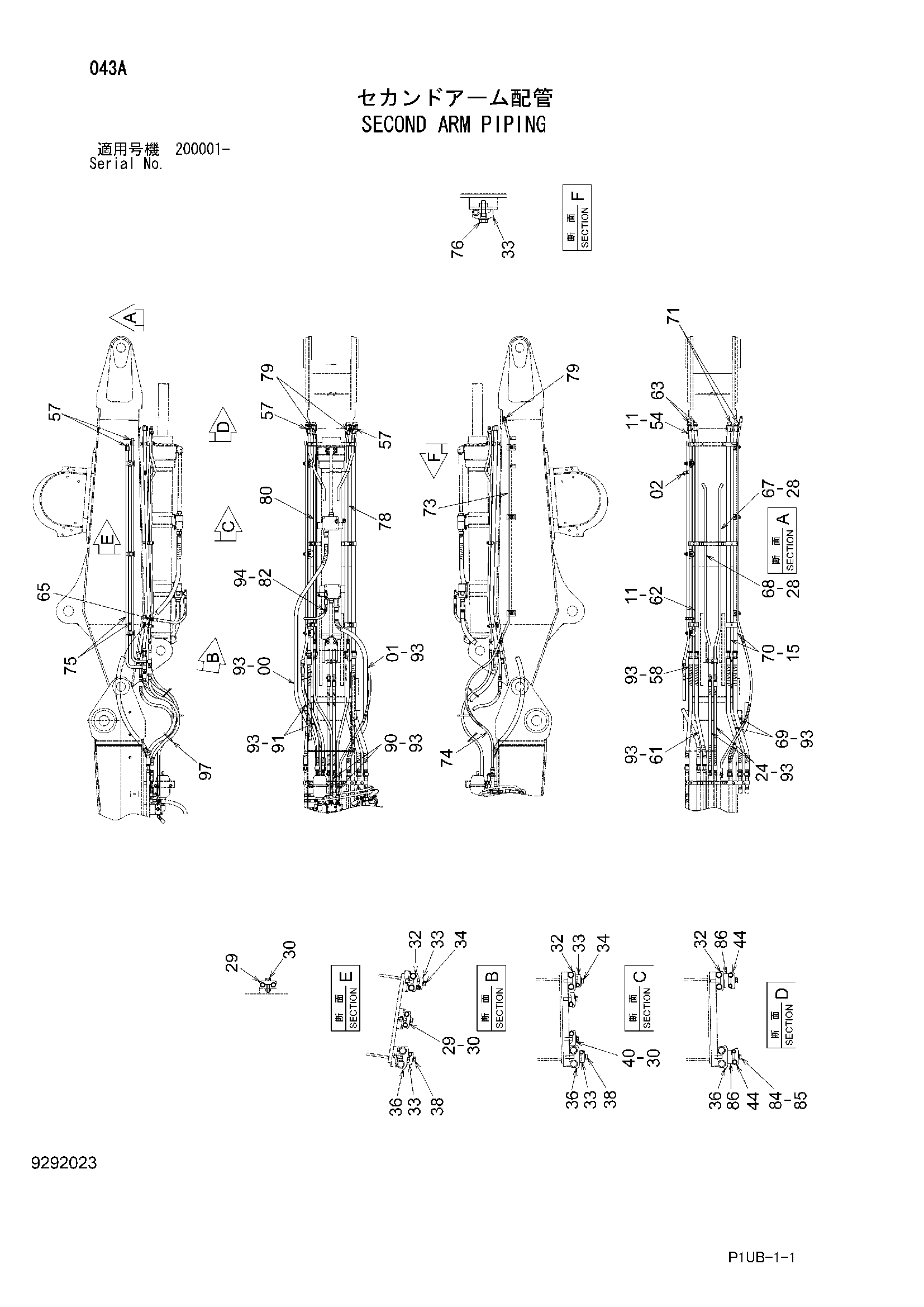

Заводская схема «Секонд рукоять трубопроводы» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4293001 | Шланг | 1 |
| 01 | 4193866 | Шланг | 1 |
| 02 | A852333 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 15 | 4187328 | Уплотнительное кольцо | 4 |
| 24 | 4223530 | Шланг | 2 |
| 28 | 4138938 | Уплотнительное кольцо | 4 |
| 29 | 4189858 | Хомут трубки | 4 |
| 30 | J271255 | Болт с шайбой | 6 |
| 30A | J901255 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | 4189859 | Хомут трубки | 3 |
| 33 | 4190124 | Хомут трубки | 7 |
| 34 | J271280 | Болт с шайбой | 2 |
| 34A | J901280 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4189860 | Хомут трубки | 3 |
| 38 | J271290 | Болт с шайбой | 2 |
| 38A | J901290 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 40 | 4190125 | Хомут трубки | 2 |
| 44 | 4202559 | Хомут трубки | 2 |
| 54 | 9769564 | Трубка | 1 |
| 57 | A853144 | Адаптер | 4 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | 4399286 | Шланг | 1 |
| 61 | 4304425 | Шланг | 1 |
| 62 | 9738665 | Трубка | 1 |
| 63 | A853166 | Адаптер | 2 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
| 65 | A852233 | Угловой штуцер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 9738660 | Трубка | 1 |
| 68 | 9738659 | Трубка | 1 |
| 69 | 4274770 | Шланг | 2 |
| 70 | 9738662 | Трубка | 2 |
| 71 | A853188 | Адаптер | 2 |
| 71A | 4506429 | Уплотнительное кольцо | 1 |
| 73 | 9766088 | Трубка | 1 |
| 74 | 9282896 | Шланг в сборе | 1 |
| 74A | 4352737 | Шланг | 1 |
| 74B | 4327293 | Защитный кожух | 3 |
| 75 | 9760415 | Трубка | 2 |
| 76 | J271250 | Болт с шайбой | 3 |
| 76A | J901250 | Болт | 1 |
| 76B | J222012 | Шайба | 1 |
| 78 | 9761122 | Трубка | 1 |
| 79 | A852133 | Адаптер | 3 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 9761123 | Трубка | 1 |
| 82 | 4269835 | Шланг | 1 |
| 84 | J901202 | Болт | 2 |
| 85 | A590912 | Пружинная шайба | 2 |
| 86 | 4304294 | Пластина | 2 |
| 90 | 4293012 | Шланг | 2 |
| 91 | 4311883 | Шланг | 2 |
| 93 | 4327294 | Защитный кожух | 60 |
| 94 | 4327293 | Защитный кожух | 2 |
| 97 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
