Направляющая канатный блок (B) — HITACHI RX2300-3

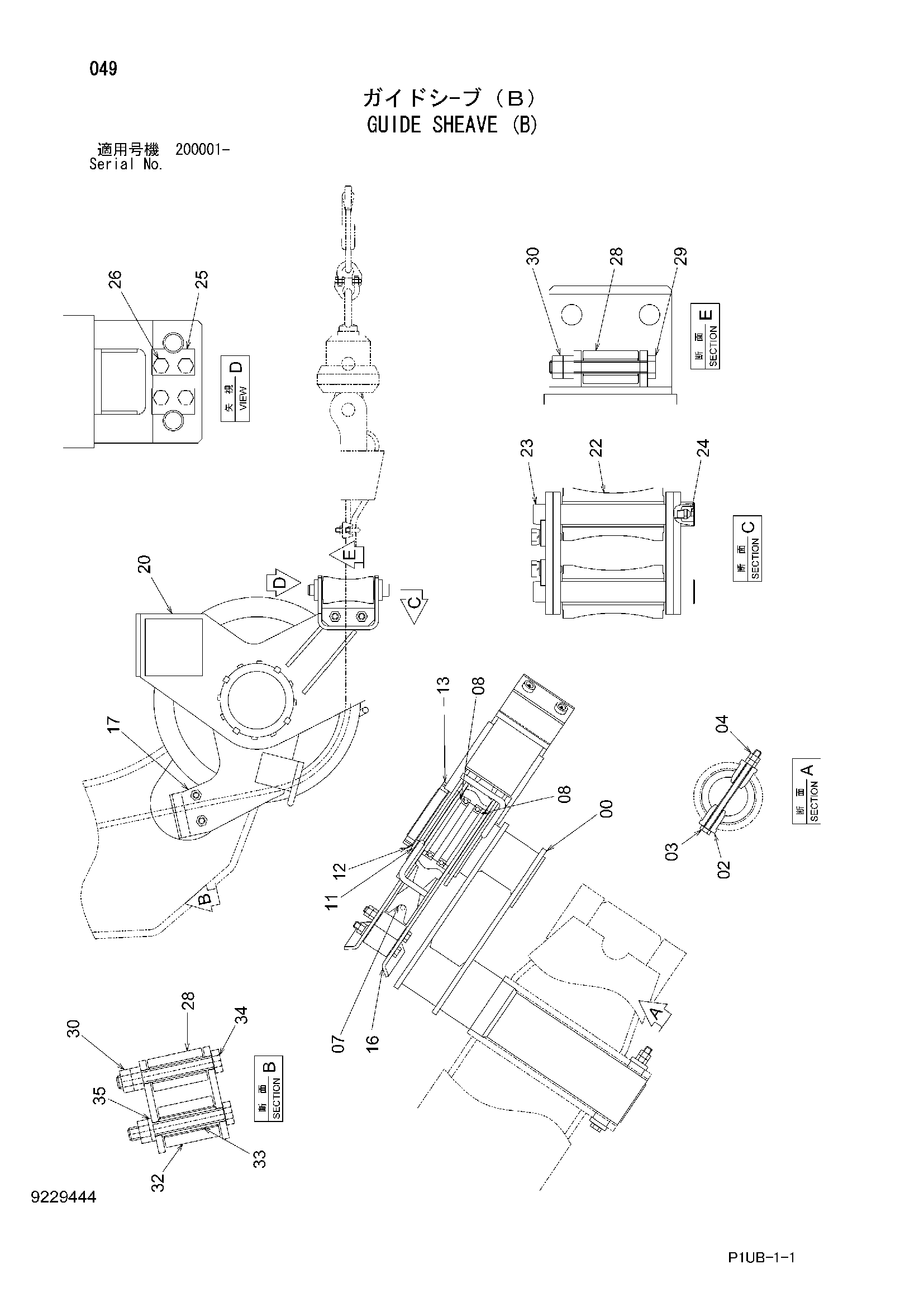

Заводская схема «Направляющая канатный блок (B)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9229444 | Направляющая канатный блок (B) | 1 | |
| 00 | 8052916 | Кронштейн | 1 |
| 02 | 4273172 | Втулка | 2 |
| 03 | J901618 | Болт | 1 |
| 04 | J950016 | Гайка | 2 |
| 07 | 4604784 | Канатный блок | 1 |
| 08 | 4604783 | Проставка | 2 |
| 11 | 4273173 | Проставка | 1 |
| 12 | 455013 | Шайба подшипник. | 1 |
| 13 | 455004 | Гайка подшипник. | 1 |
| 16 | 4343819 | Направляющая каната | 1 |
| 17 | 9743804 | Направляющая каната | 1 |
| 20 | 7042741 | Направляющая каната | 1 |
| 20 | 6027380 | Направляющая канат (кран) | 1 |
| 22 | 9215684 | Каток направляющая | 2 |
| 23 | 4476363 | Палец | 2 |
| 24 | J75481 | Пресс-маслёнка | 2 |
| 25 | 4388391 | Пластина | 2 |
| 26 | J271030 | Болт с шайбой | 4 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4476229 | Каток направляющая | 3 |
| 29 | 4435123 | Стопорный палец | 2 |
| 30 | J950016 | Гайка | 7 |
| 32 | 4475384 | Каток направляющая | 1 |
| 33 | 4475383 | Проставка | 1 |
| 34 | J901604 | Болт | 2 |
| 35 | A590916 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
