Над подъёмный механизм детектор детали — HITACHI RX2300-3

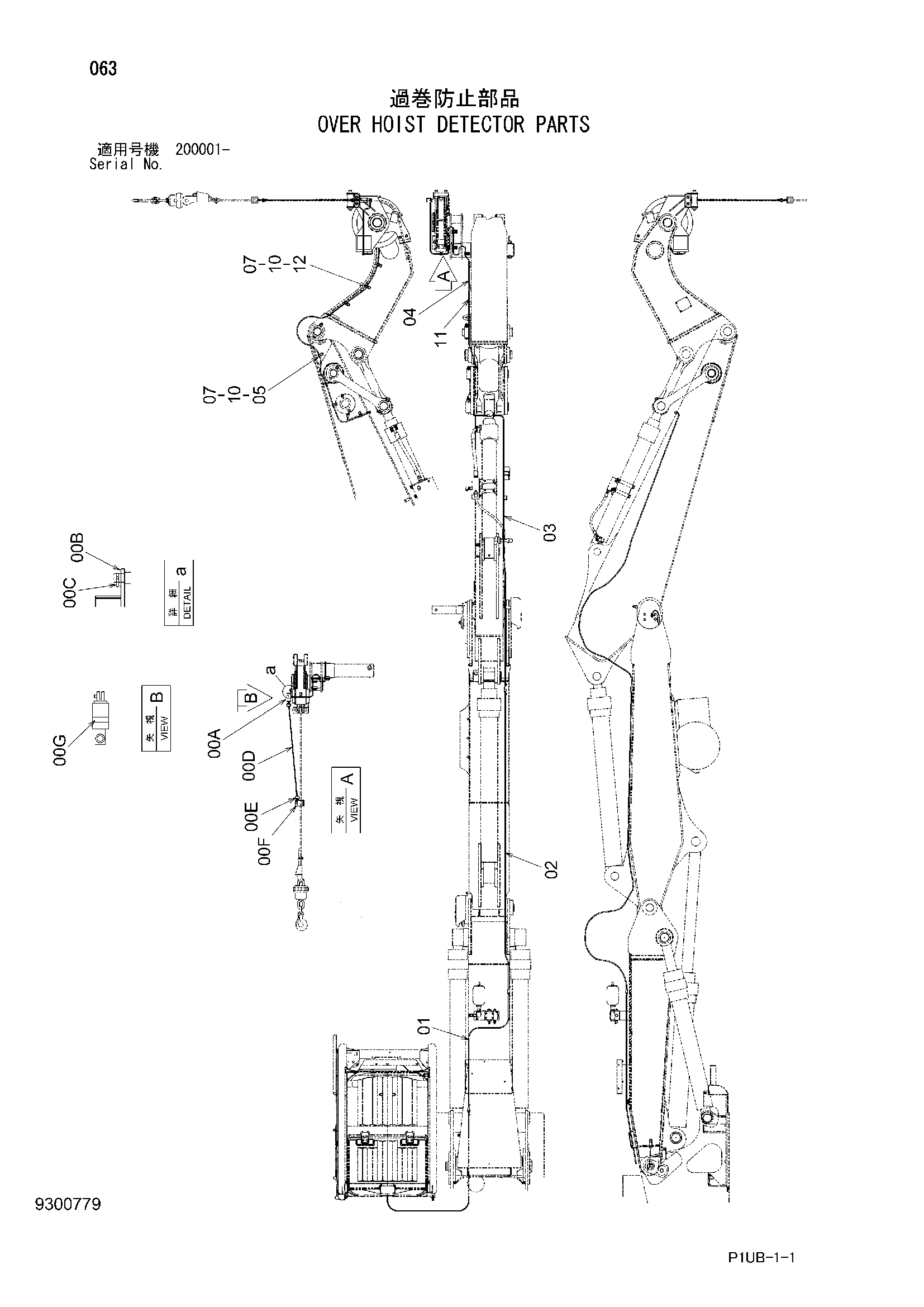

Заводская схема «Над подъёмный механизм детектор детали» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9245218 | Выключатель над подъёмный механизм дете. | 1 |
| 00A | 4321687 | Датчик | 1 |
| 00B | A590114 | Плоская шайба | 1 |
| 00C | A764022 | Шплинт | 1 |
| 00D | 4627442 | Канат провод | 1 |
| 00E | 4321700 | Зажим | 2 |
| 00F | 4321698 | Груз | 1 |
| 00G | 4322010 | Информационная табличка | 1 |
| 01 | 4696269 | Жгут проводов | 1 |
| 02 | 4696270 | Жгут проводов | 1 |
| 03 | 4696271 | Жгут проводов | 1 |
| 04 | 4696272 | Жгут проводов | 1 |
| 05 | 4190275 | Зажим | 9 |
| 07 | A590110 | Плоская шайба | 10 |
| 10 | J271016 | Болт с шайбой | 10 |
| 10A | J901016 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4705915 | Жгут проводов | 1 |
| 12 | 4336875 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
