Удлинитель рукоять — HITACHI RX2300-3

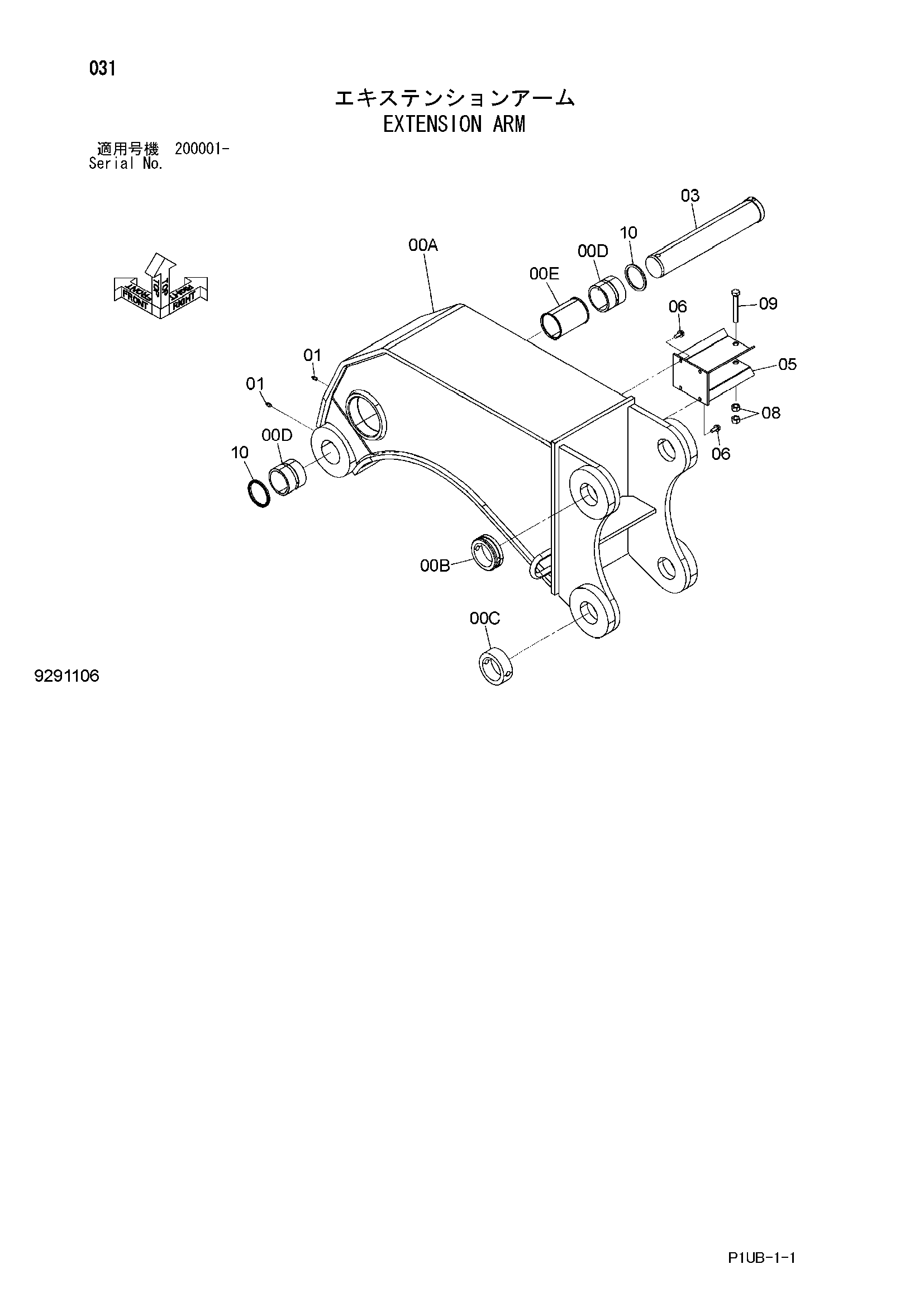

Заводская схема «Удлинитель рукоять» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054850 | Рукоять удлинитель | 1 |
| 00A | 6026312 | Рукоять удлинитель | 1 |
| 00B | 4197035 | Ограничитель | 1 |
| 00C | 4683913 | Ограничитель | 1 |
| 00D | 3036976 | Втулка | 2 |
| 00E | 4683761 | Проставка | 1 |
| 01 | J75481 | Пресс-маслёнка | 2 |
| 03 | 3045705 | Палец | 1 |
| 05 | 8052981 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | J950016 | Гайка | 2 |
| 09 | J901602 | Болт | 1 |
| 10 | 4067902 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
