Укороченный рукоять трубопроводы (2) — HITACHI RX2300-3

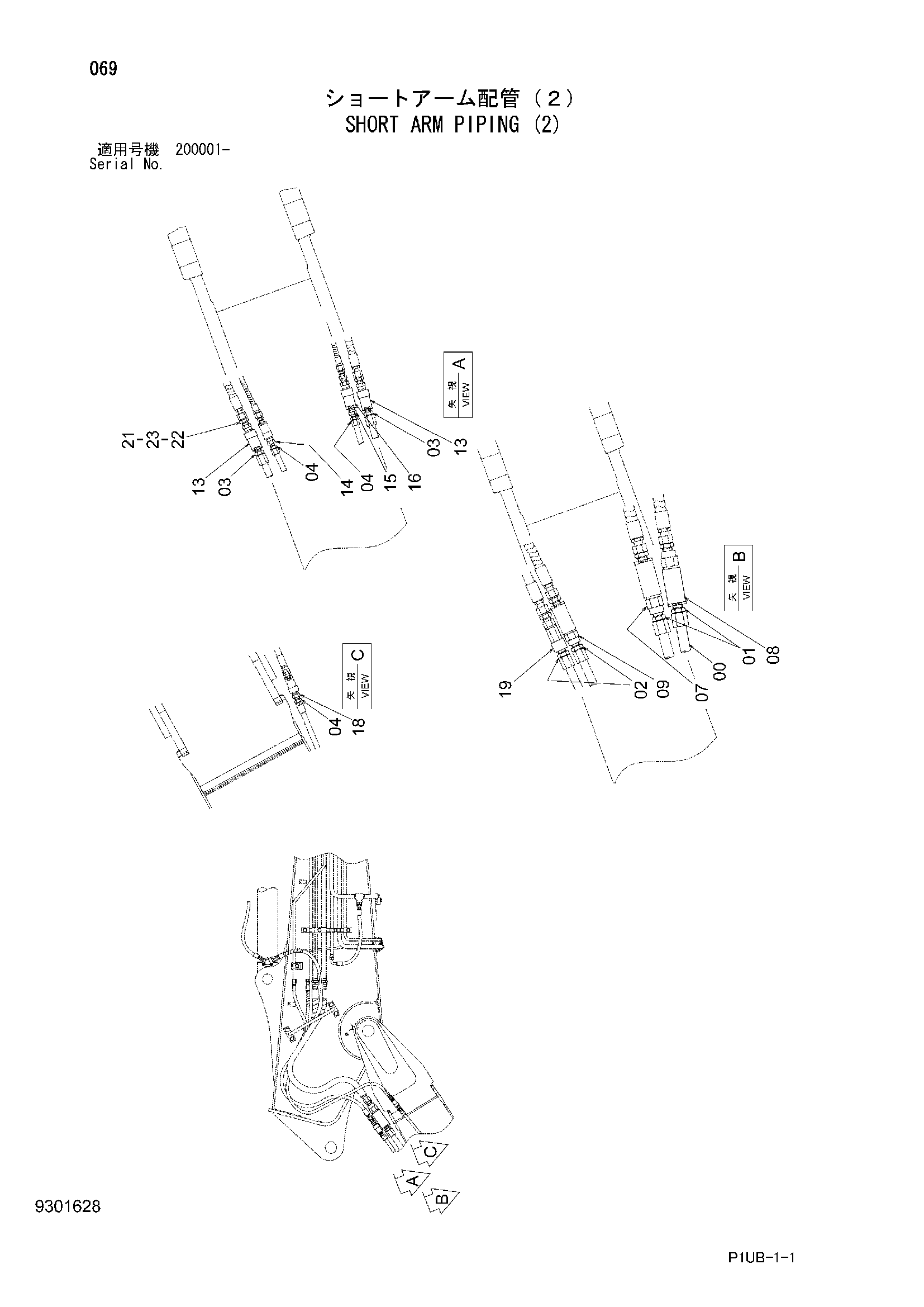

Заводская схема «Укороченный рукоять трубопроводы (2)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9741230 | Трубка | 1 |
| 01 | 4184837 | Адаптер | 2 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4208243 | Адаптер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4234652 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4229648 | Адаптер | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4251231 | Самоуплотняющееся соединение | 1 |
| 08 | 4251230 | Самоуплотняющееся соединение | 1 |
| 09 | 4251233 | Самоуплотняющееся соединение | 1 |
| 13 | 4033130 | Самоуплотняющееся соединение | 2 |
| 13A | 4048091 | Пылезащитный колпачок | 1 |
| 14 | 4022908 | Самоуплотняющееся соединение | 1 |
| 14A | 4072596 | Колпачок | 1 |
| 15 | 94-1602 | Переходник | 1 |
| 16 | 4336317 | Самоуплотняющееся соединение | 1 |
| 18 | 4251237 | Самоуплотняющееся соединение | 1 |
| 19 | 4098598 | Самоуплотняющееся соединение | 1 |
| 21 | 4033129 | Самоуплотняющееся соединение | 1 |
| 21A | 4048090 | Пылезащитный колпачок | 1 |
| 22 | 4041578 | Самоуплотняющееся соединение | 1 |
| 22A | 4072598 | Колпачок | 1 |
| 23 | 94-1903 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
