Основные гидролинии (1) — HITACHI RX2300-3

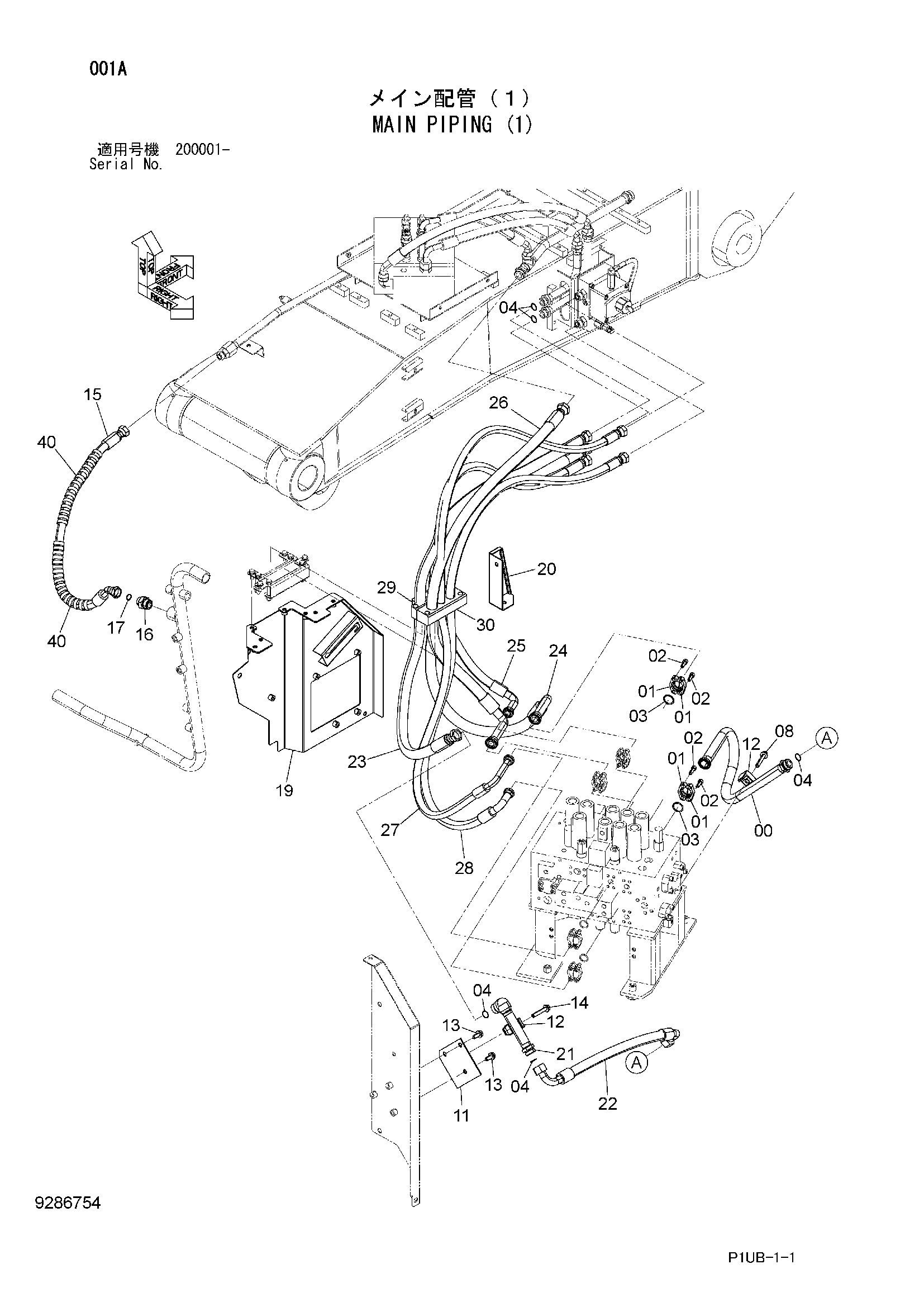

Заводская схема «Основные гидролинии (1)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102478 | Трубка | 1 |
| 01 | 962453 | Разъёмный фланец | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 04 | 4187328 | Уплотнительное кольцо | 5 |
| 08 | J271275 | Болт с шайбой | 1 |
| 08A | J901275 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 8111795 | Седло винта | 1 |
| 12 | 4190127 | Хомут трубки | 2 |
| 13 | J271230 | Болт с шайбой | 3 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271270 | Болт с шайбой | 1 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4679973 | Шланг | 1 |
| 16 | A853186 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 1 |
| 19 | 9768707 | Крышка | 1 |
| 20 | 8109500 | Крышка | 1 |
| 21 | 9769928 | Трубка | 1 |
| 22 | 4692150 | Шланг | 1 |
| 23 | 9298592 | Шланг в сборе | 1 |
| 23A | 4694453 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 9 |
| 24 | 9298591 | Шланг в сборе | 1 |
| 24A | 4694452 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 10 |
| 25 | 9298589 | Шланг в сборе | 1 |
| 25A | 4694450 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 7 |
| 26 | 9298590 | Шланг в сборе | 1 |
| 26A | 4694451 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 8 |
| 27 | 9298587 | Шланг в сборе | 1 |
| 27A | 4694448 | Шланг | 1 |
| 27B | 4327294 | Защитный кожух | 10 |
| 28 | 9298588 | Шланг в сборе | 1 |
| 28A | 4694449 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 10 |
| 29 | 4689071 | Резиновая прокладка | 1 |
| 30 | 4689072 | Резиновая прокладка | 1 |
| 40 | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
