Удлинитель гидроцилиндр рукояти — HITACHI RX2300-3

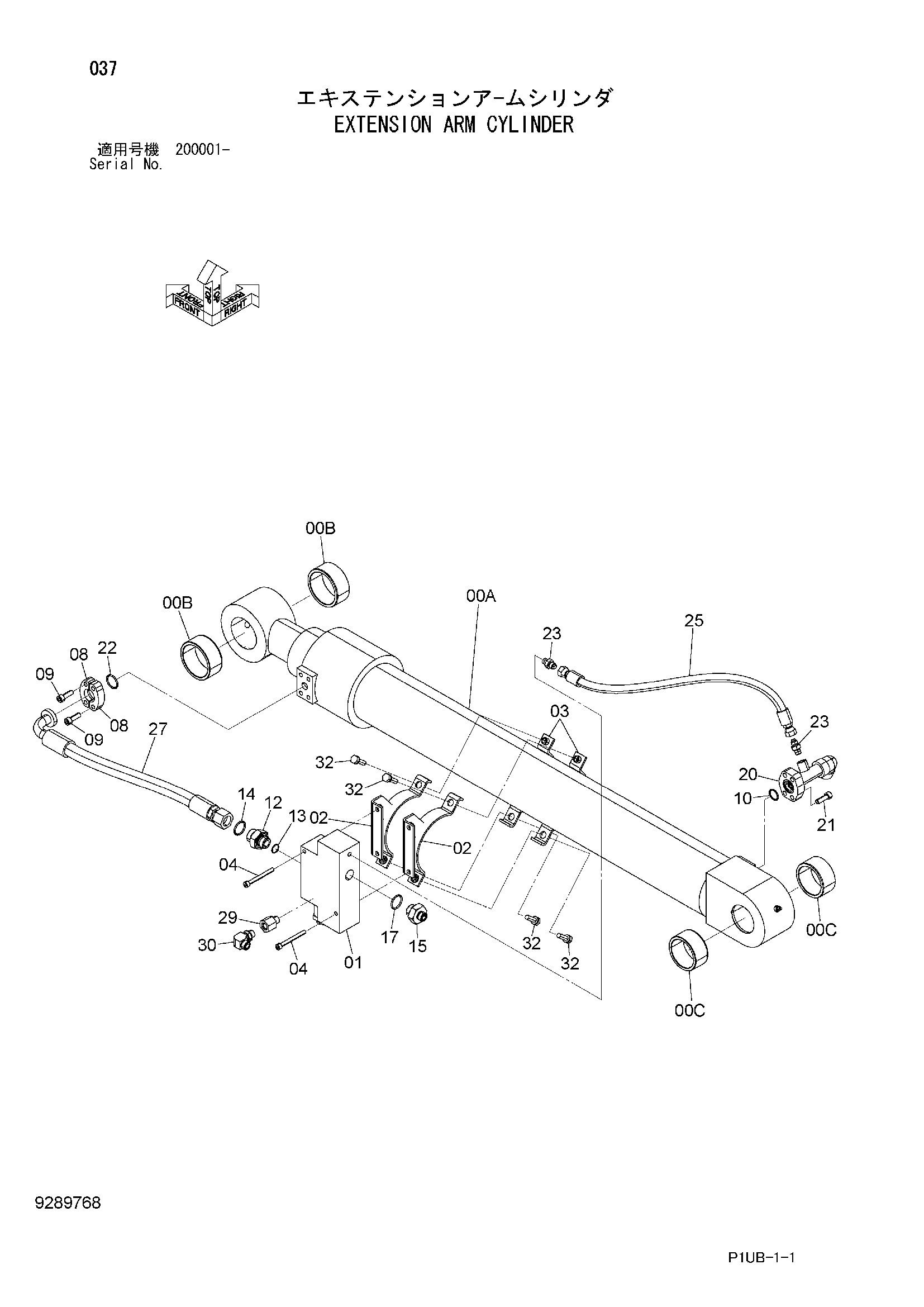

Заводская схема «Удлинитель гидроцилиндр рукояти» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9251874 | Гидроцилиндр ковш | 1 |
| 00A | 4638279 | Гидроцилиндр ковша | 1 |
| 00B | 4352398 | Втулка | 2 |
| 00C | 4352400 | Втулка | 2 |
| 01 | 4453780 | Клапан | 1 |
| 02 | 8113226 | Хомут | 2 |
| 03 | 8113225 | Хомут | 2 |
| 04 | M340880 | Болт с внутренним шестигранником | 2 |
| 08 | 4506459 | Разъёмный фланец | 2 |
| 09 | M341036 | Болт с внутренним шестигранником | 4 |
| 10 | 971489 | Уплотнительное кольцо | 1 |
| 12 | 4235616 | Адаптер | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 1 |
| 14 | A811030 | Уплотнительное кольцо | 1 |
| 15 | 4358706 | Адаптер | 1 |
| 17 | A811030 | Уплотнительное кольцо | 1 |
| 20 | 8057086 | Трубка | 1 |
| 21 | M341036 | Болт с внутренним шестигранником | 4 |
| 22 | A811030 | Уплотнительное кольцо | 1 |
| 23 | 4215648 | Адаптер | 2 |
| 25 | 9304165 | Шланг в сборе | 1 |
| 25A | 4305632 | Шланг | 1 |
| 25B | 4327315 | Защитный кожух | 1 |
| 27 | 4692190 | Шланг | 1 |
| 29 | 4292824 | Адаптер | 1 |
| 30 | 4202112 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | J271035 | Болт с шайбой | 4 |
| 32A | J901035 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
