Направляющая канатный блок (A) — HITACHI RX2300-3

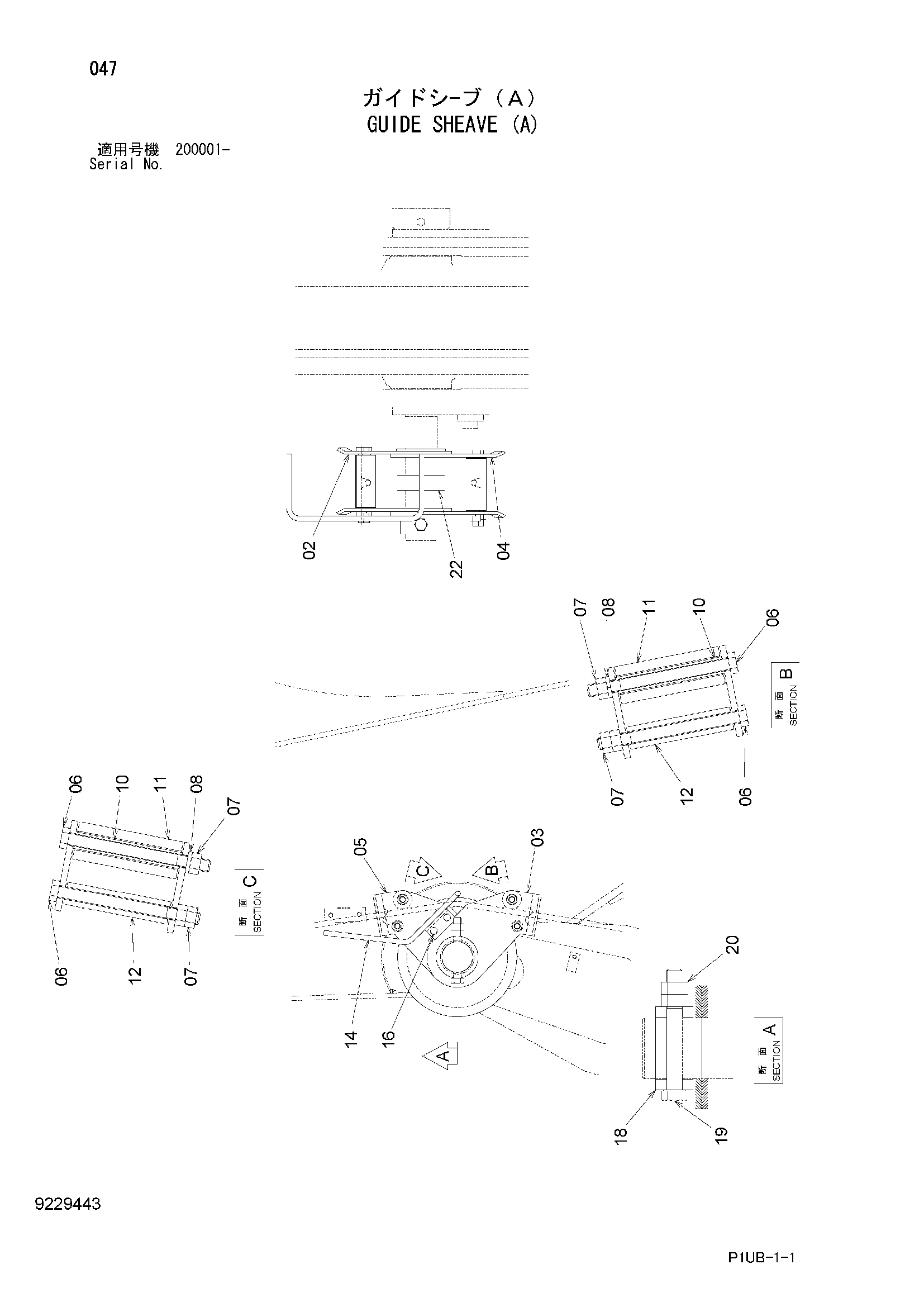

Заводская схема «Направляющая канатный блок (A)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9229443 | Направляющая канатный блок (A) | 1 | |
| 02 | 9761030 | Направляющая каната | 1 |
| 03 | 4604779 | Направляющая каната | 1 |
| 04 | 4604780 | Направляющая каната | 1 |
| 05 | 9761029 | Направляющая каната | 1 |
| 06 | J901614 | Болт | 4 |
| 07 | J950016 | Гайка | 6 |
| 08 | A590916 | Пружинная шайба | 2 |
| 10 | 4456123 | Проставка | 2 |
| 11 | 4456124 | Каток направляющая | 2 |
| 12 | 4456125 | Каток направляющая | 2 |
| 14 | 9756781 | Направляющая | 1 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4067719 | Ограничитель | 1 |
| 19 | 4342146 | Болт | 1 |
| 20 | J950020 | Гайка | 2 |
| 22 | 4608148 | Канатный блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
