Фирст рукоять — HITACHI RX2300-3

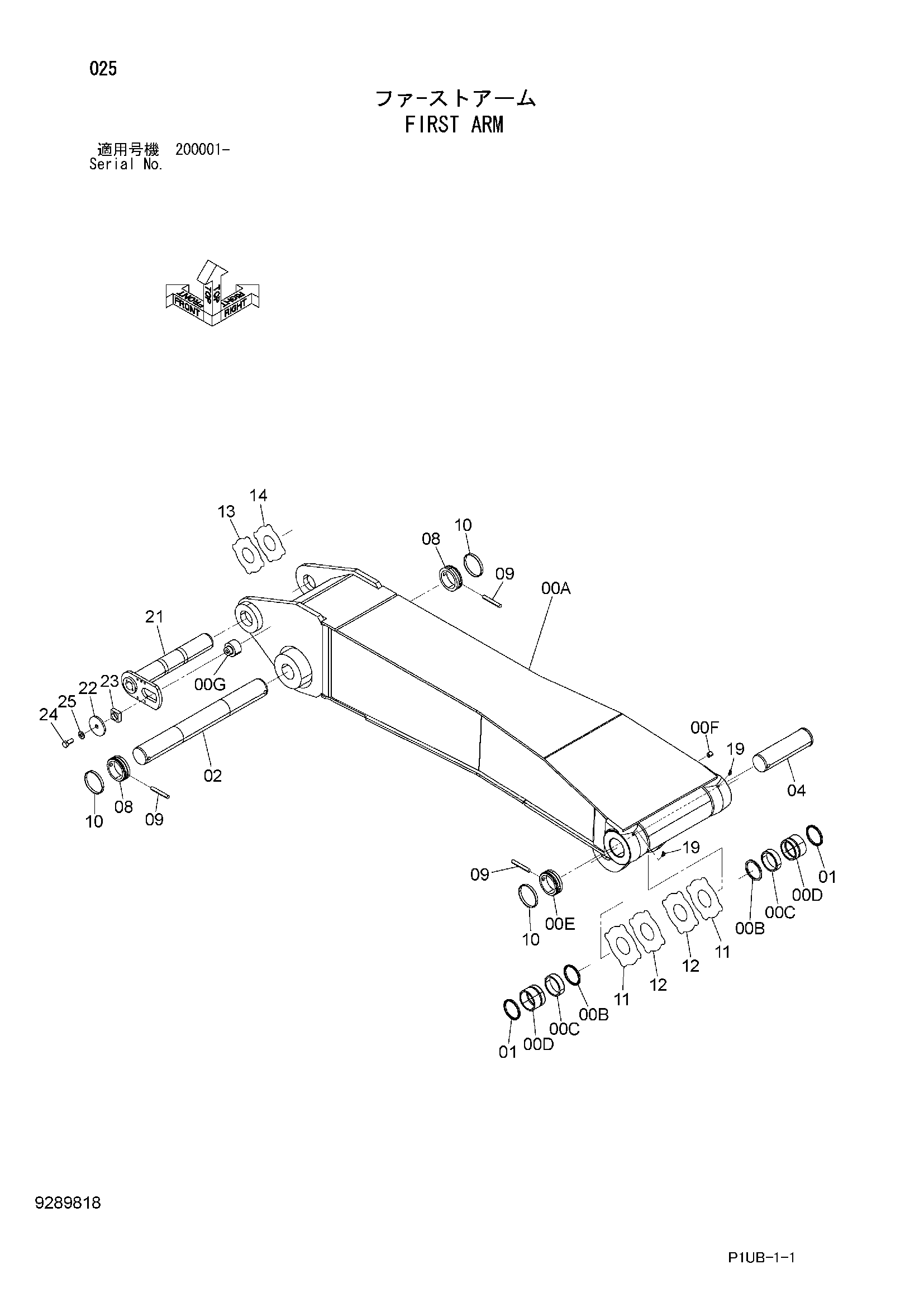

Заводская схема «Фирст рукоять» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054819 | Рукоять фирст | 1 |
| 00A | 5011907 | Рукоять фирст | 1 |
| 00B | 4067901 | Пылезащитное уплотнение | 2 |
| 00C | 4402460 | Втулка | 2 |
| 00D | 4443880 | Втулка | 2 |
| 00E | 4197036 | Ограничитель | 1 |
| 00F | 4334431 | Седло винта | 1 |
| 00G | 4688404 | Ограничитель | 1 |
| 01 | 4067901 | Пылезащитное уплотнение | 2 |
| 02 | 3059929 | Палец | 1 |
| 04 | 3059963 | Палец | 1 |
| 08 | 4197036 | Ограничитель | 2 |
| 09 | 4140825 | Палец | 3 |
| 10 | 4140823 | Кольцо | 3 |
| 11 | 4444285 | Упорная пластина 2.0mm | 2 |
| 12 | 4444284 | Упорная пластина 1.0mm | 2 |
| 13 | 4444287 | Упорная пластина 2.0mm | 1 |
| 14 | 4444286 | Упорная пластина 1.0mm | 1 |
| 19 | J75581 | Пресс-маслёнка | 2 |
| 21 | 8113815 | Палец | 1 |
| 22 | 4640621 | Пластина | 1 |
| 23 | 4424425 | Блок | 1 |
| 24 | J921840 | Болт | 1 |
| 25 | J222018 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
