Третий рукоять трубопроводы — HITACHI RX2300-3

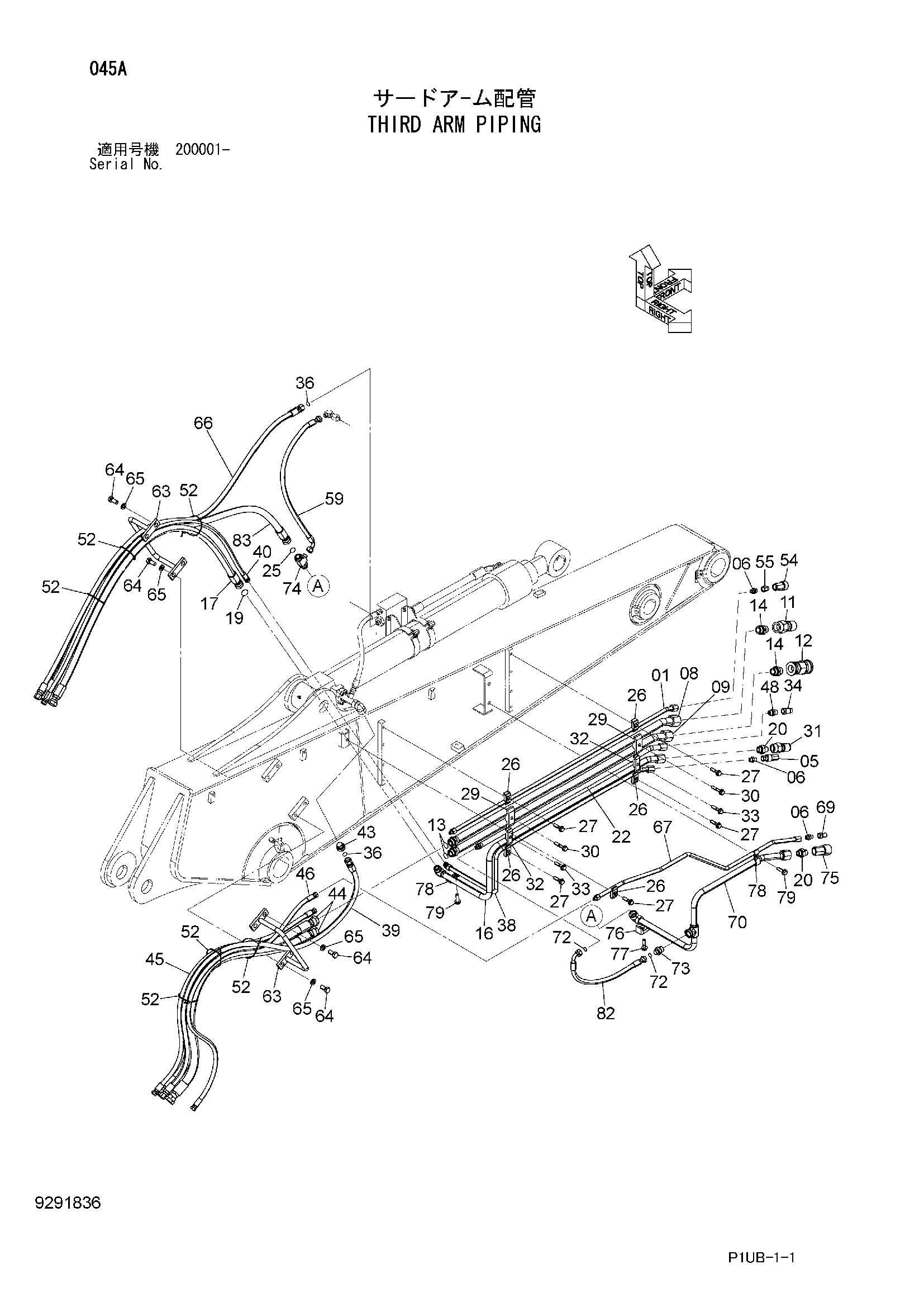

Заводская схема «Третий рукоять трубопроводы» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9738592 | Трубка | 1 |
| 05 | 4022908 | Самоуплотняющееся соединение | 1 |
| 05A | 4072596 | Колпачок | 1 |
| 06 | 4229648 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9738593 | Трубка | 1 |
| 09 | 9738594 | Трубка | 1 |
| 11 | 4251231 | Самоуплотняющееся соединение | 1 |
| 12 | 4251230 | Самоуплотняющееся соединение | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 14 | 4184837 | Адаптер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 9738596 | Трубка | 1 |
| 17 | 9282884 | Шланг в сборе | 1 |
| 17A | 4293007 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 6 |
| 19 | 4187308 | Уплотнительное кольцо | 1 |
| 20 | 4208243 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 8113928 | Трубка | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 1 |
| 26 | 4190124 | Хомут трубки | 5 |
| 27 | J271250 | Болт с шайбой | 5 |
| 27A | J901250 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4189860 | Хомут трубки | 2 |
| 30 | J271265 | Болт с шайбой | 2 |
| 30A | J901265 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 4251233 | Самоуплотняющееся соединение | 1 |
| 32 | 4141806 | Хомут трубки | 2 |
| 33 | J271255 | Болт с шайбой | 2 |
| 33A | J901255 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 4033129 | Самоуплотняющееся соединение | 1 |
| 34A | 4048090 | Пылезащитный колпачок | 1 |
| 36 | 4138938 | Уплотнительное кольцо | 2 |
| 38 | 9738648 | Трубка | 1 |
| 39 | 9282885 | Шланг в сборе | 1 |
| 39A | 4293005 | Шланг | 1 |
| 39B | 4327294 | Защитный кожух | 4 |
| 40 | 9282900 | Шланг в сборе | 1 |
| 40A | 4305239 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 4 |
| 43 | 4188623 | Адаптер | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 9282887 | Шланг в сборе | 2 |
| 44A | 4303828 | Шланг | 1 |
| 44B | 4327294 | Защитный кожух | 5 |
| 45 | 9282901 | Шланг в сборе | 1 |
| 45A | 4306087 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 4 |
| 46 | 9308685 | Шланг в сборе | 1 |
| 46A | 4258885 | Шланг | 1 |
| 46B | 4327315 | Защитный кожух | 4 |
| 48 | 4234652 | Адаптер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4055312 | Ленточный зажим | 6 |
| 54 | 4336317 | Самоуплотняющееся соединение | 1 |
| 55 | 94-1602 | Переходник | 1 |
| 59 | 9308683 | Шланг в сборе | 1 |
| 59A | 4213423 | Шланг | 1 |
| 59B | 4327315 | Защитный кожух | 4 |
| 63 | 9757540 | Направляющая | 2 |
| 64 | J901635 | Болт | 8 |
| 65 | A590916 | Пружинная шайба | 8 |
| 66 | 9282888 | Шланг в сборе | 1 |
| 66A | 4311889 | Шланг | 1 |
| 66B | 4327294 | Защитный кожух | 5 |
| 67 | 8103657 | Трубка | 1 |
| 69 | 4251237 | Самоуплотняющееся соединение | 1 |
| 70 | 8113929 | Трубка | 1 |
| 72 | 4138938 | Уплотнительное кольцо | 2 |
| 73 | A853164 | Адаптер | 1 |
| 73A | 4506424 | Уплотнительное кольцо | 1 |
| 74 | 4685591 | Тройник | 1 |
| 74A | 4506424 | Уплотнительное кольцо | 1 |
| 75 | 4098598 | Самоуплотняющееся соединение | 1 |
| 76 | 4190126 | Хомут трубки | 1 |
| 77 | J271250 | Болт с шайбой | 1 |
| 77A | J901250 | Болт | 1 |
| 77B | J222012 | Шайба | 1 |
| 78 | 4260035 | Хомут трубки | 2 |
| 79 | J271245 | Болт с шайбой | 2 |
| 79A | J901245 | Болт | 1 |
| 79B | J222012 | Шайба | 1 |
| 82 | 9308684 | Шланг в сборе | 1 |
| 82A | 4207322 | Шланг | 1 |
| 82B | 4327315 | Защитный кожух | 3 |
| 83 | 9308682 | Шланг в сборе | 1 |
| 83A | 4699983 | Шланг | 1 |
| 83B | 4446406 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
