Шланг защита от разрыва клапан трубопроводы (стрела) — HITACHI RX2300-3

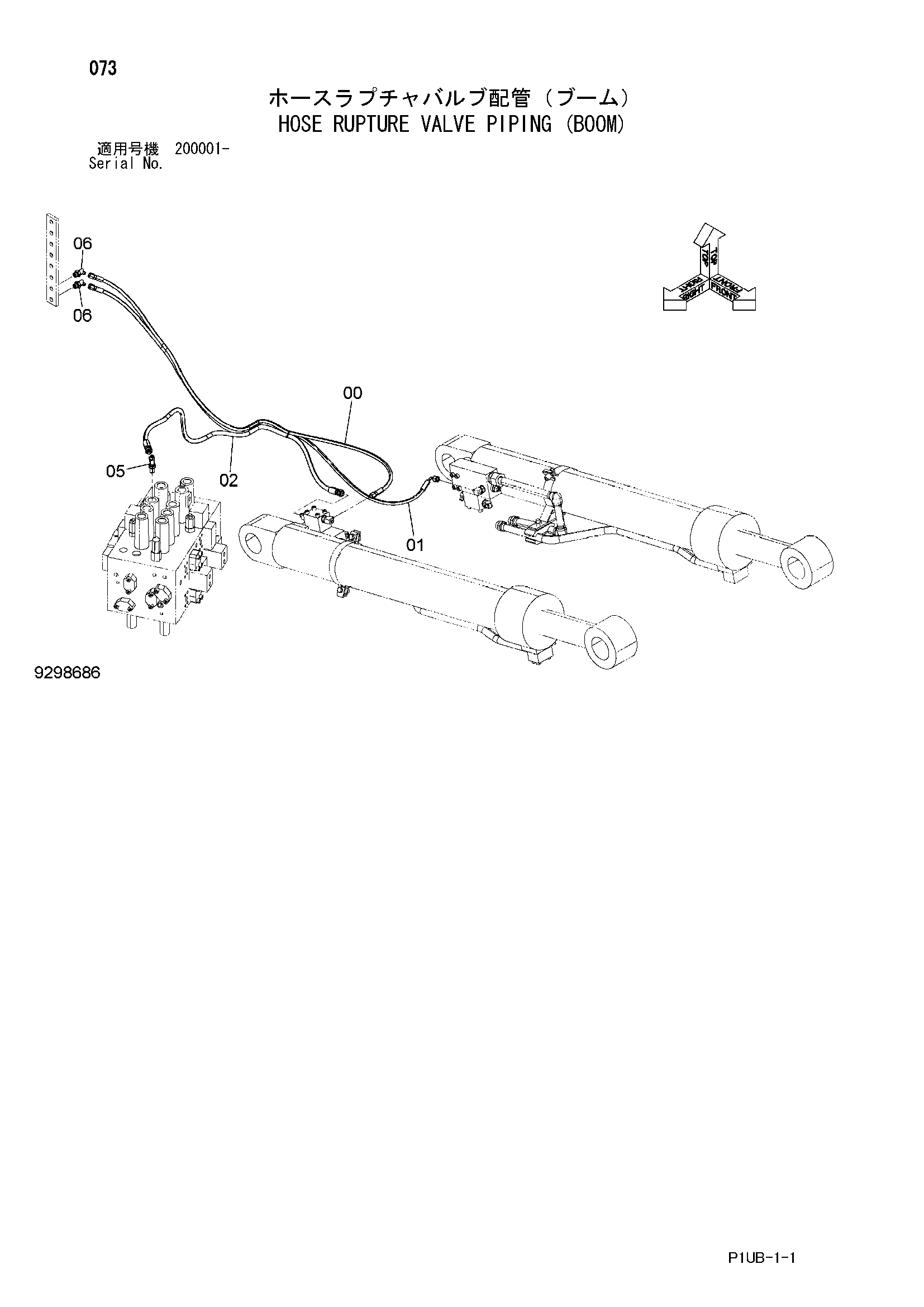

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)» для HITACHI RX2300-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9298682 | Шланг в сборе | 1 |
| 00A | 4645516 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 3 |
| 01 | 9275038 | Шланг в сборе | 1 |
| 01A | 4313255 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 4 |
| 02 | 9298683 | Шланг в сборе | 1 |
| 02A | 4218441 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 4 |
| 05 | 4208910 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852232 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
