Гидролинии рабочего оборудования (3) — HITACHI RX2300

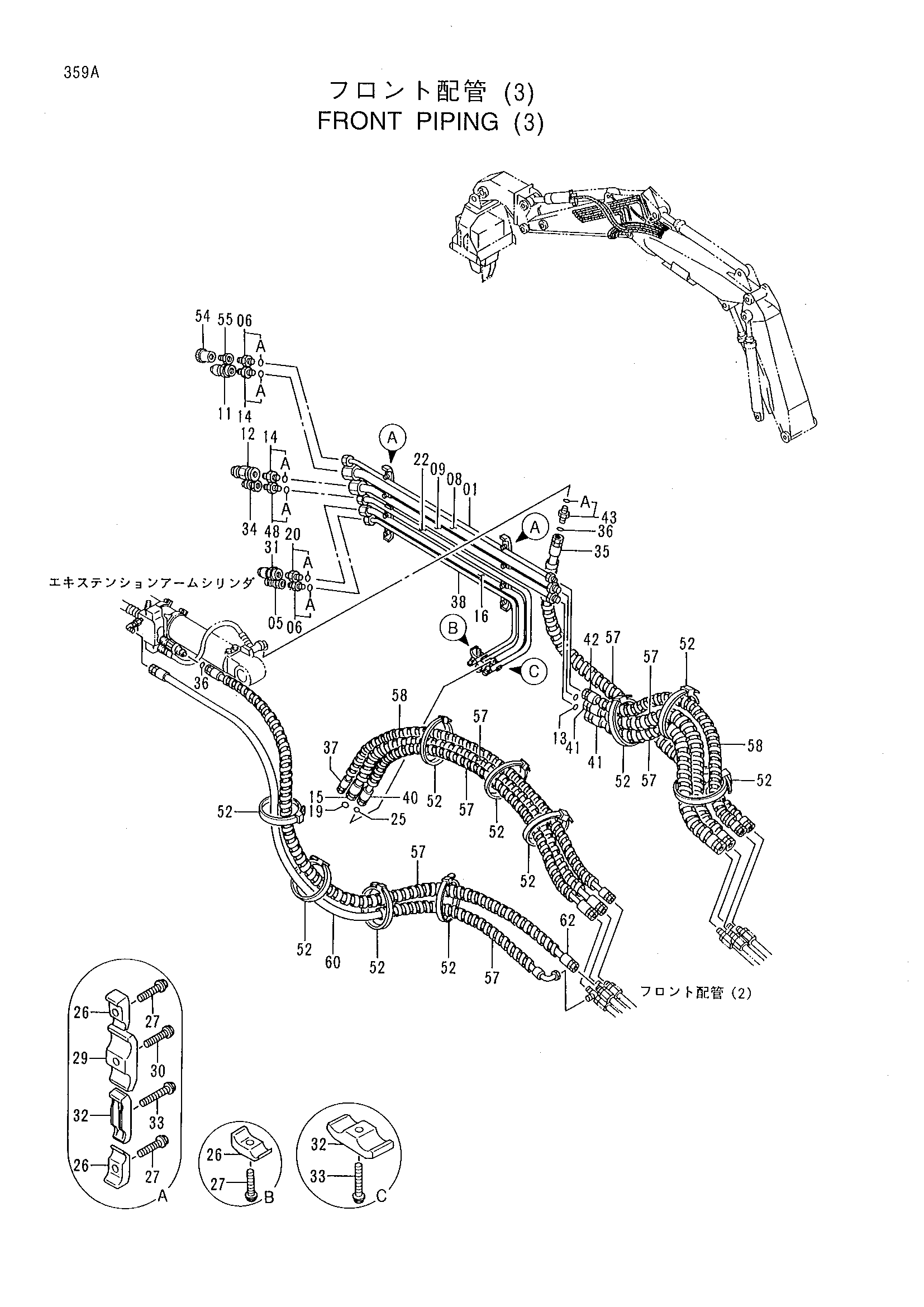

Заводская схема «Гидролинии рабочего оборудования (3)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9738592 | Трубка | 1 |
| 05 | 4022908 | Самоуплотняющееся соединение | 1 |
| 06 | 4229648 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9738593 | Трубка | 1 |
| 09 | 9738594 | Трубка | 1 |
| 11 | 4251231 | Самоуплотняющееся соединение | 1 |
| 12 | 4251230 | Самоуплотняющееся соединение | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 14 | 4184837 | Адаптер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4293007 | Шланг | 1 |
| 16 | 9738596 | Трубка | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 1 |
| 20 | 4208243 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9738595 | Трубка | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 1 |
| 26 | 4190124 | Хомут трубки | 5 |
| 27 | J011250 | Болт с шайбой | 5 |
| 29 | 4189860 | Хомут трубки | 2 |
| 30 | J011265 | Болт с шайбой | 2 |
| 31 | 4251233 | Самоуплотняющееся соединение | 1 |
| 32 | 4141806 | Хомут трубки | 3 |
| 33 | J011255 | Болт с шайбой | 3 |
| 34 | 4033129 | Самоуплотняющееся соединение | 1 |
| 35 | 4293005 | Шланг | 1 |
| 36 | 4187308 | Уплотнительное кольцо | 2 |
| 37 | 4305239 | Шланг | 1 |
| 38 | 9738648 | Трубка | 1 |
| 40 | 4304402 | Шланг | 1 |
| 41 | 4303828 | Шланг | 2 |
| 42 | 4306087 | Шланг | 1 |
| 43 | 4188623 | Адаптер | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 4234652 | Адаптер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4055312 | Ленточный зажим | 10 |
| 54 | 4336317 | Самоуплотняющееся соединение | 1 |
| 55 | 94-1602 | Переходник | 1 |
| 57 | 4327294 | Защитный кожух | 33 |
| 58 | 4327293 | Защитный кожух | 14 |
| 60 | 4318813 | Шланг | 1 |
| 62 | 4311889 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
