Пилотный клапан хода — HITACHI RX2300

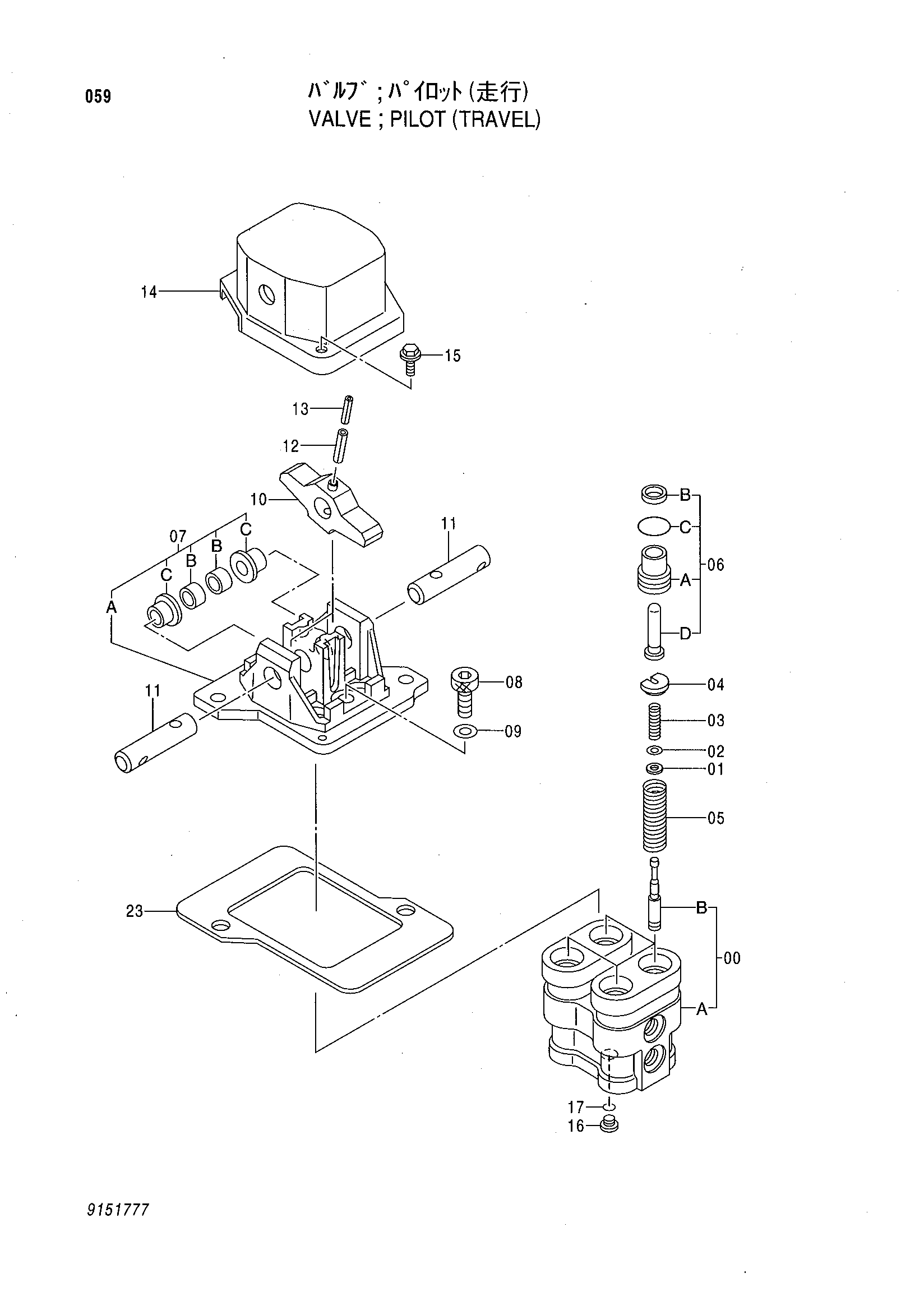

Заводская схема «Пилотный клапан хода» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9151777 замена: 9151782 | Пилотный клапан | 1 | |
| (9151782) | Пилотный клапан | 1 | |
| 00 | 8063718 | Корпус | 1 |
| 01 | 4319299 | Проставка | 4 |
| 02 | 4203411 | Регулировочная шайба | 12 |
| 03 | 4368629 | Пружина сжатия | 4 |
| 04 | 4364970 | Направляющая пружины | 4 |
| 05 | 4368630 | Пружина сжатия | 4 |
| 06 | 9151724 | Пусхер в сборе | 4 |
| 06A | 3065877 | Втулка | 1 |
| 06B | 4335047 | Масляное уплотнение | 1 |
| 06C | 984338 | Уплотнительное кольцо | 1 |
| 06D | 3072517 | Толкатель | 1 |
| 07 | 9144133 | Держатель в сборе | 1 |
| 07A | 2037991 | Держатель | 1 |
| 07B | 4238834 | Втулка | 2 |
| 07C | 4274716 | Втулка | 2 |
| 08 | J781030 | Болт с внутренним шестигранником | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | 3072012 | Кулачок | 2 |
| 11 | 4190983 | Палец | 2 |
| 12 | 4027427 | Пружинный штифт | 2 |
| 13 | 4213419 | Пружинный штифт | 2 |
| 14 | 2037988 | Крышка | 1 |
| 15 | J020612 | Болт с шайбой | 2 |
| 16 | 4208977 | Пробка | 1 |
| 17 | 964255 | Уплотнительное кольцо | 1 |
| 23 | 4357063 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
