Гидроцилиндр рукояти (удлинитель) — HITACHI RX2300

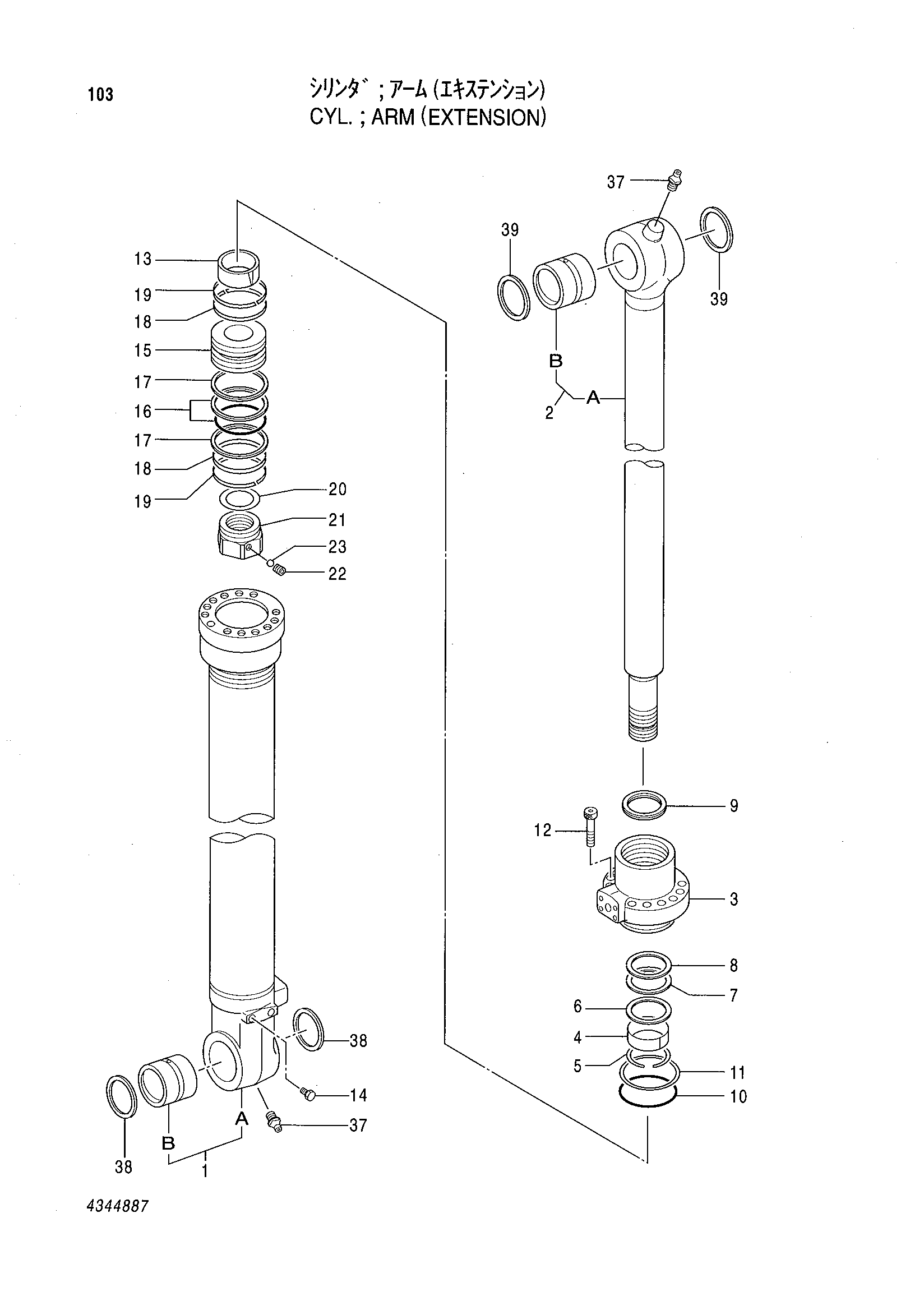

Заводская схема «Гидроцилиндр рукояти (удлинитель)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4344887 | Гидроцилиндр рукояти | 1 | |
| 1-39 | 4319328 | Гидроцилиндр | 1 |
| 1 | 4319296 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0482401 | Труба гидроцилиндра | 1 |
| 1B | 0140808 | Втулка пальца | 1 |
| 2 | 4319297 | Шток поршня в сборе | 1 |
| 2A | 0482402 | Шток поршня | 1 |
| 2B | 0208326 | Втулка пальца | 1 |
| 3 | 0482403 | Головка гидроцилиндра | 1 |
| 4 | 0482404 | Втулка | 1 |
| 5 | 0482405 | Кольцо | 1 |
| 6 | 0482406 | Кольцо | 1 |
| 7 | 0482407 | U-образная манжета | 1 |
| 8 | 0482408 | Опорное кольцо | 1 |
| 9 | 0482409 | Грязесъёмное кольцо | 1 |
| 10 | 4094900 | Уплотнительное кольцо | 1 |
| 11 | 0482410 | Опорное кольцо | 1 |
| 12 | 0482411 | Болт с внутренним шестигранником | 12 |
| 13 | 0482412 | Проставка | 1 |
| 14 | 0482413 | Болт | 2 |
| 15 | 0482414 | Поршень | 1 |
| 16 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 17 | 0482415 | Опорное кольцо | 2 |
| 18 | 0482416 | Кольцо | 2 |
| 19 | 0482417 | Кольцо | 2 |
| 20 | 0482418 | Регулировочная шайба | 1 |
| 21 | 0482419 | Гайка | 1 |
| 22 | 0309011 | Винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 37 | J75481 | Пресс-маслёнка | 2 |
| 38 | 0482424 | Грязесъёмное кольцо | 2 |
| 39 | 0482425 | Грязесъёмное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
