Управление блок (1) — HITACHI RX2300

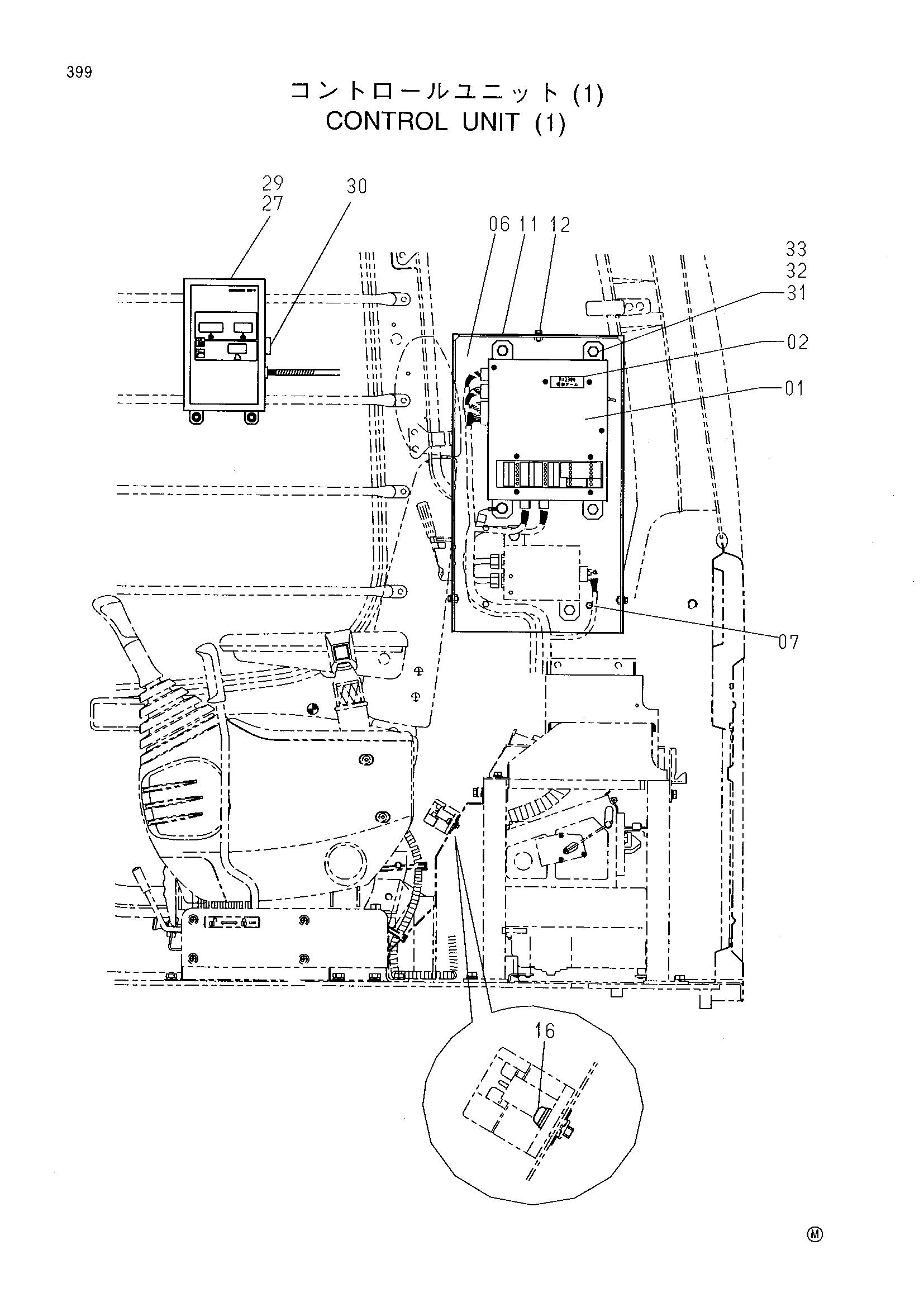

Заводская схема «Управление блок (1)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9105995 | Контроллер | 1 |
| 02 | 9175197 | Блок PCB | 1 |
| 06 | 8073877 | Кронштейн | 1 |
| 07 | J010616 | Болт с шайбой | 4 |
| 11 | 8073876 | Крышка | 1 |
| 12 | J020616 | Болт с шайбой | 3 |
| 16 | J680620 | Винт с шайбой | 2 |
| 27 | 4373867 | Индикатор | 1 |
| 27 | 4373867 | Индикатор | 1 |
| 27 | 4412092 | Индикатор | 1 |
| 27 | 4412092 | Индикатор | 1 |
| 29 | M341030 | Болт с внутренним шестигранником | 2 |
| 30 | 4435501 | Жгут проводов | 1 |
| 30 | 4435501 | Жгут проводов | 1 |
| 31 | J901016 | Болт | 6 |
| 32 | A590910 | Пружинная шайба | 6 |
| 33 | A590110 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
