Пилотные гидролинии для навесное оборудование органы управления (2) — HITACHI RX2300

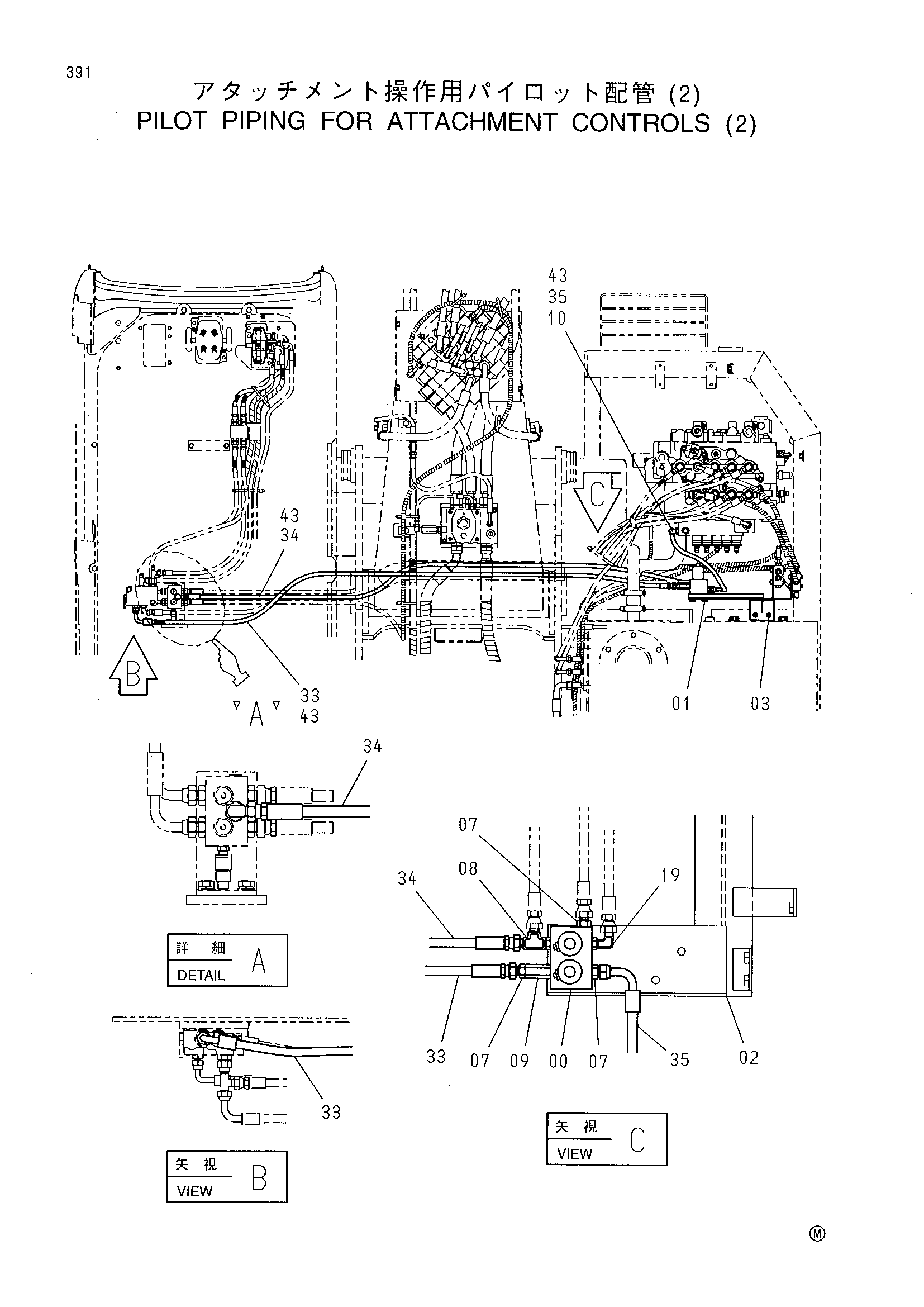

Заводская схема «Пилотные гидролинии для навесное оборудование органы управления (2)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4329395 | Электромагнитный клапан | 1 |
| 01 | J021020 | Болт с шайбой | 4 |
| 02 | 8072705 | Кронштейн | 1 |
| 03 | J031030 | Болт с шайбой | 2 |
| 07 | 4200467 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4207300 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4202565 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154671 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4313352 | Шланг | 1 |
| 34 | 4270443 | Шланг | 1 |
| 35 | 4246324 | Шланг | 1 |
| 43 | 4327293 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
