Пилотные гидролинии (1) — HITACHI RX2300

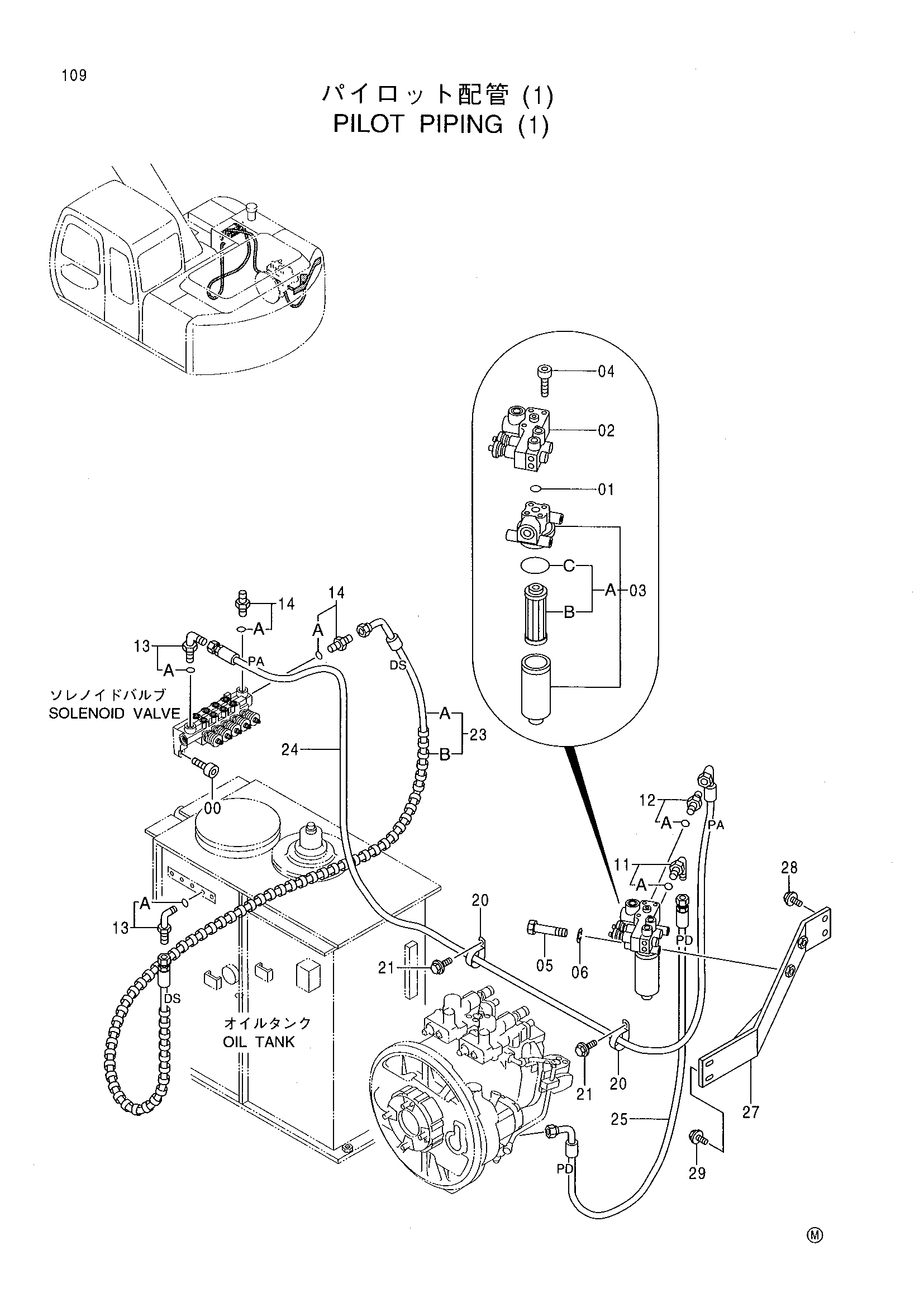

Заводская схема «Пилотные гидролинии (1)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781030 | Болт с внутренним шестигранником | 2 |
| 01 | 4506416 | Уплотнительное кольцо | 1 |
| 02 | 4330224 | Электромагнитный клапан | 1 |
| 03 | 4330227 | Масляный фильтр | 1 |
| 03A | 4370435 | Фильтрующий элемент | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811060 | Уплотнительное кольцо | 1 |
| 04 | J780855 | Болт с внутренним шестигранником | 4 |
| 05 | J901004 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 11 | 4154672 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4200469 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4154671 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4190264 | Зажим | 2 |
| 21 | J011020 | Болт с шайбой | 2 |
| 23 | 9164378 | Шланг в сборе | 1 |
| 23A | 4391626 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 4 |
| 24 | 4331727 | Шланг | 1 |
| 25 | 4377078 | Шланг | 1 |
| 27 | 8070172 | Кронштейн | 1 |
| 28 | J021030 | Болт с шайбой | 2 |
| 29 | J031030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
