Фирст рукоять — HITACHI RX2300

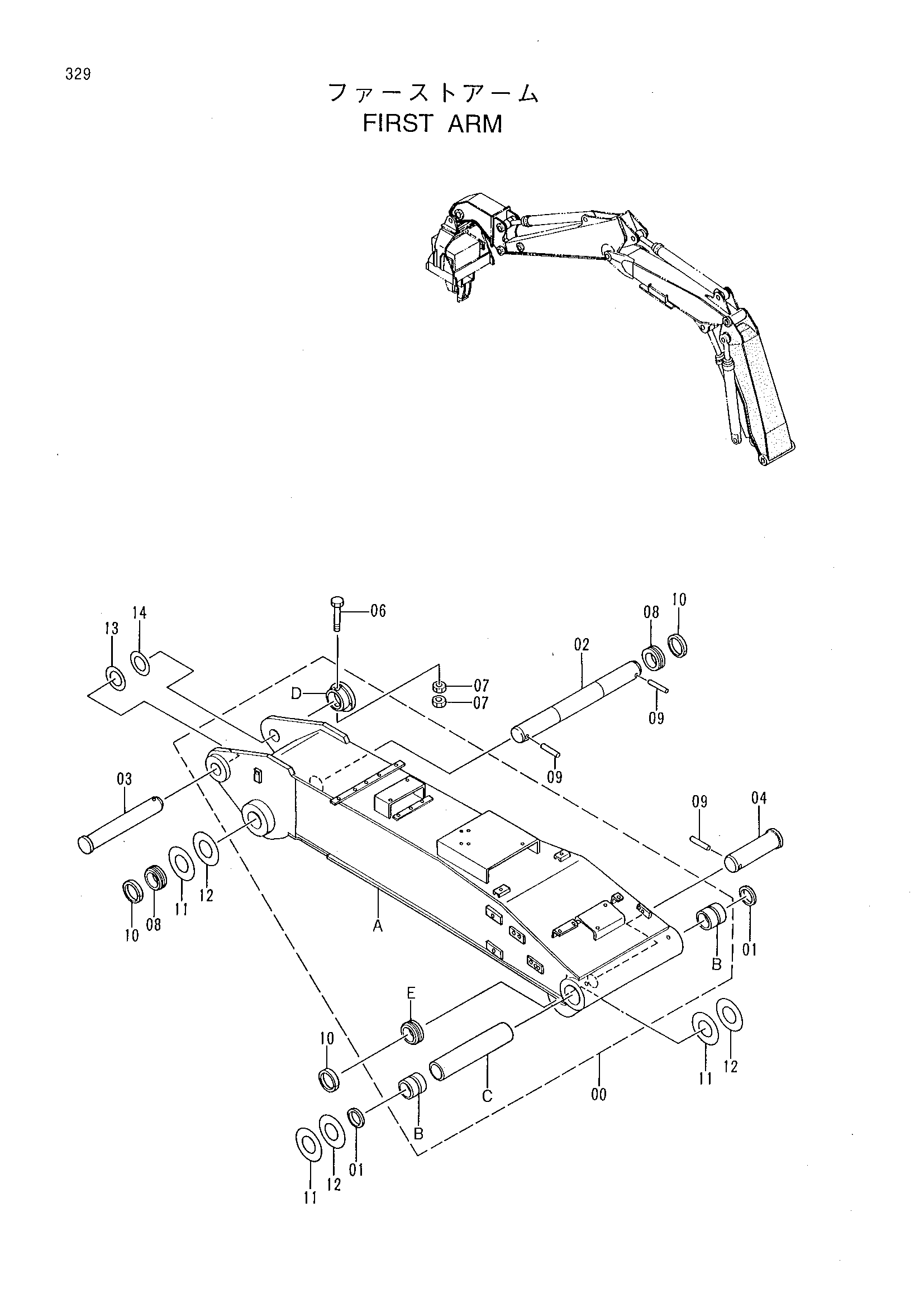

Заводская схема «Фирст рукоять» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9174809 | Фирст рукоять | 1 | |
| 00 | 9174808 | Рукоять фирст | 1 |
| 00A | 5006148 | Рукоять фирст | 1 |
| 00B | 3051156 | Втулка | 2 |
| 00C | 4257805 | Проставка | 1 |
| 00D | 4291560 | Кронштейн | 1 |
| 00E | 4197036 | Ограничитель | 1 |
| 01 | 4067901 | Пылезащитное уплотнение | 2 |
| 02 | 3059929 | Палец | 1 |
| 03 | 3083605 | Палец | 1 |
| 04 | 3059963 | Палец | 1 |
| 06 | J932015 | Болт | 1 |
| 07 | J951020 | Гайка | 2 |
| 08 | 4197036 | Ограничитель | 2 |
| 09 | 4140825 | Палец | 3 |
| 10 | 4140823 | Кольцо | 3 |
| 11 | 4101281 | Регулировочная шайба 1.2 | 3 |
| 12 | 4142950 | Регулировочная шайба 2.3 | 3 |
| 13 | 4114816 | Регулировочная шайба 2.3 | 1 |
| 14 | 4114817 | Регулировочная шайба 1.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
