Электрооборудование (F) — HITACHI RX2300

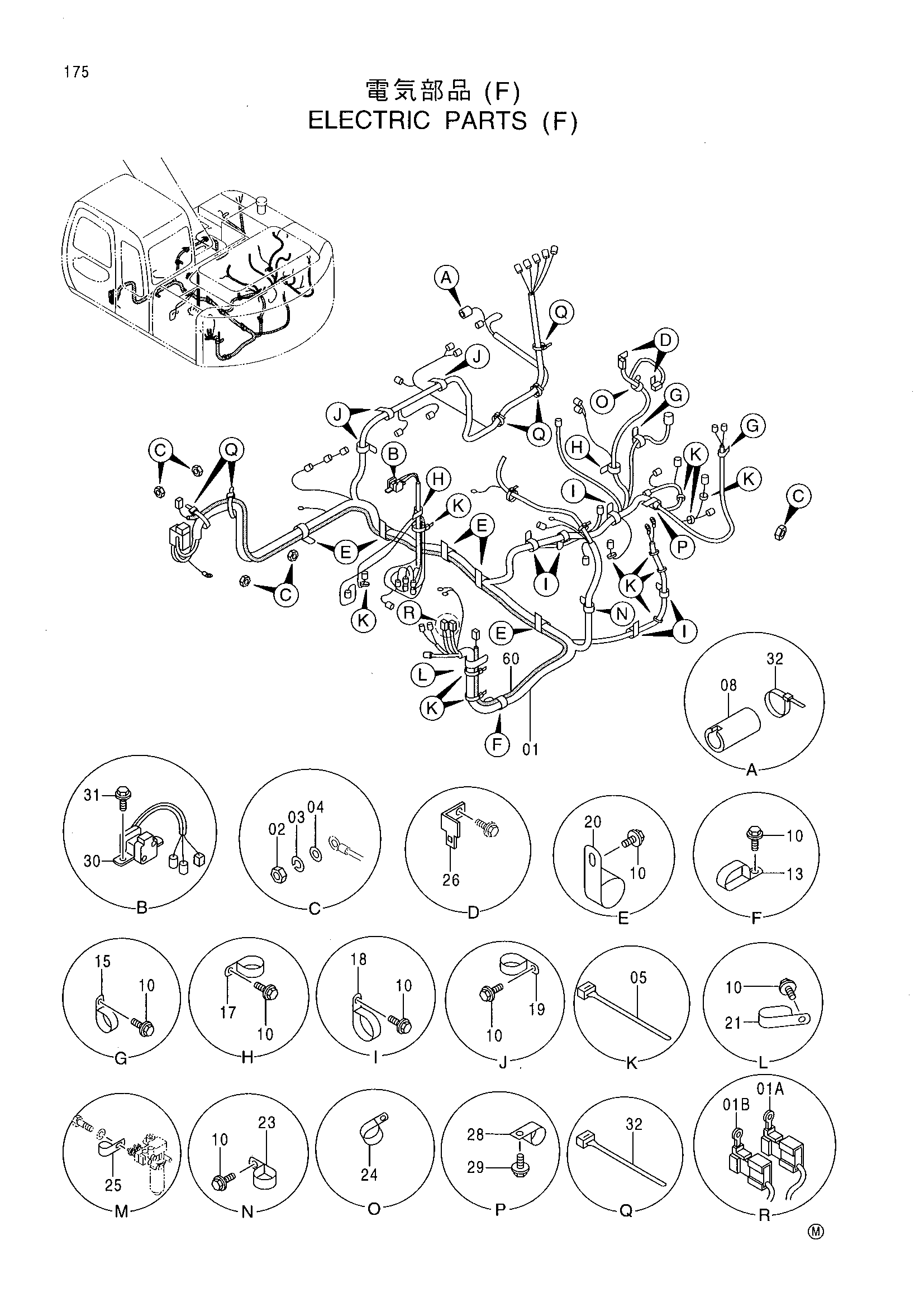

Заводская схема «Электрооборудование (F)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0003183 замена: 0003781 | Жгут проводов | 1 |
| 01 | 0003781 | Жгут проводов | 1 |
| 01A | 4270554 | Фусибле-линк | 1 |
| 01B | 4287670 | Фусибле-линк | 1 |
| 02 | J950010 | Гайка | 5 |
| 03 | A590910 | Пружинная шайба | 5 |
| 04 | A590110 | Плоская шайба | 5 |
| 05 | 4055311 | Ленточный зажим | 13 |
| 08 | 4207239 | Колпачок | 1 |
| 10 | J011020 | Болт с шайбой | 24 |
| 13 | 4190282 | Зажим 18.0x2 | 1 |
| 15 | 4190261 | Зажим 10.0 | 2 |
| 17 | 4190275 | Зажим 14.0 | 2 |
| 18 | 4190264 | Зажим 35.0 | 5 |
| 19 | 4190274 | Зажим 20.0 | 3 |
| 20 | 4190291 | Зажим 40.0 | 5 |
| 21 | 4190292 | Зажим 14.0x2 | 1 |
| 23 | 4190273 | Зажим 18.0 | 1 |
| 24 | 4190272 | Зажим 12.0 | 1 |
| 26 | 4257159 | Кронштейн | 2 |
| 28 | 4000860 | Зажим трубка | 1 |
| 29 | J010616 | Болт с шайбой | 1 |
| 30 | 4279835 | Реле защитный | 1 |
| 31 | J010816 | Болт с шайбой | 2 |
| 32 | 4055312 | Ленточный зажим | 5 |
| 60 | 4417248 | Жгут проводов | 1 |
| 60 | 4417248 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
