Удлинитель гидроцилиндр рукояти — HITACHI RX2300

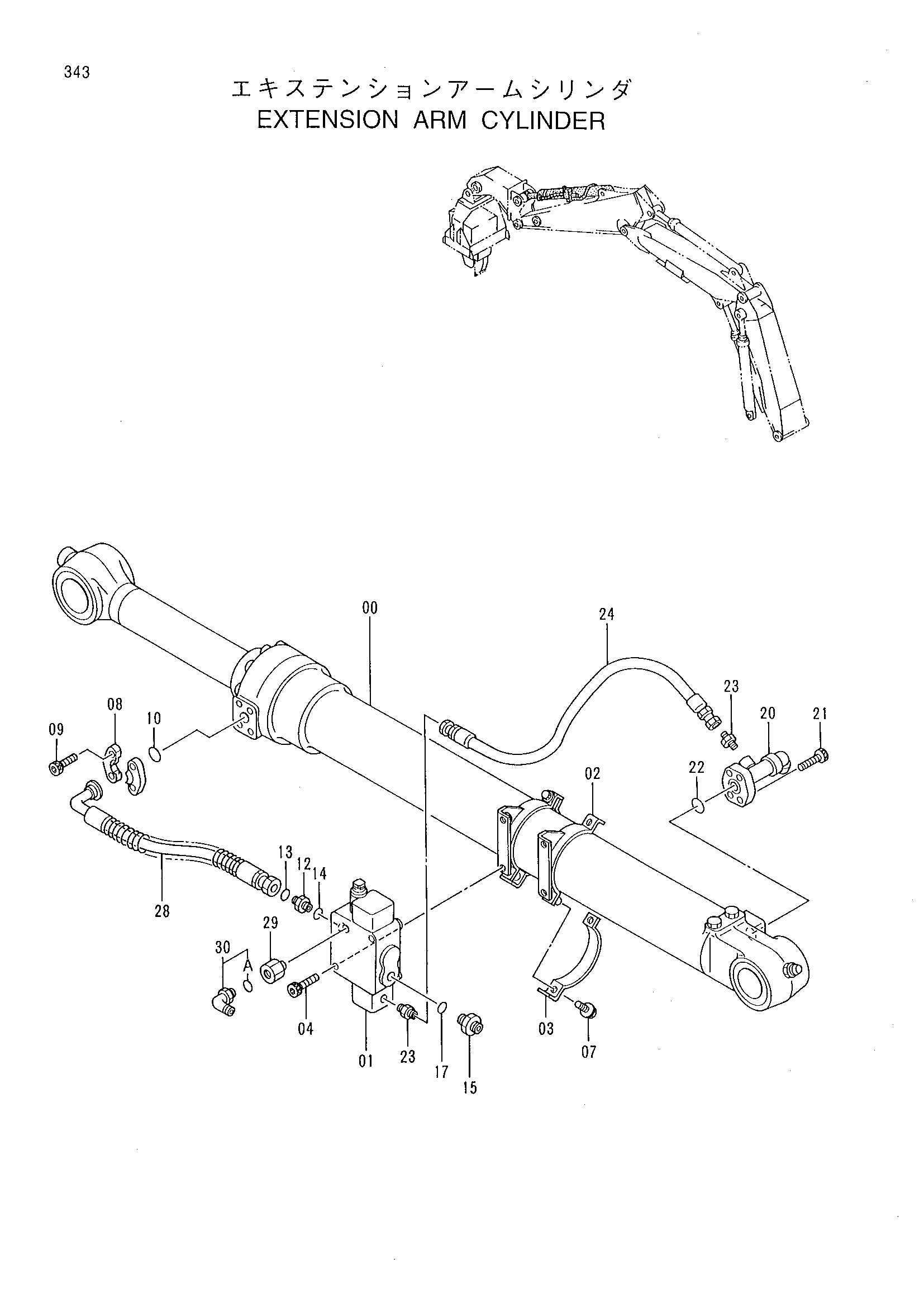

Заводская схема «Удлинитель гидроцилиндр рукояти» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9137653 | Удлинитель гидроцилиндр рукояти | 1 | |
| 00 | 4344887 | Гидроцилиндр рукоять | 1 |
| 01 | 4291822 | Клапан | 1 |
| 02 | 8057052 | Хомут | 2 |
| 03 | 9739180 | Хомут | 2 |
| 04 | M340880 | Болт с внутренним шестигранником | 2 |
| 07 | J011030 | Болт с шайбой | 4 |
| 08 | 4506459 | Разъёмный фланец | 2 |
| 09 | M341032 | Болт с внутренним шестигранником | 4 |
| 10 | 971489 | Уплотнительное кольцо | 1 |
| 12 | 4235616 | Адаптер | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 1 |
| 14 | A811030 | Уплотнительное кольцо | 1 |
| 15 | 4358706 | Адаптер | 1 |
| 17 | A811030 | Уплотнительное кольцо | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 8057086 | Трубка | 1 |
| 21 | M341032 | Болт с внутренним шестигранником | 4 |
| 22 | A811030 | Уплотнительное кольцо | 1 |
| 23 | 4215648 | Адаптер | 2 |
| 24 | 4305632 | Шланг | 1 |
| 28 | 4325110 | Шланг | 1 |
| 29 | 4292824 | Адаптер | 1 |
| 30 | 4202112 | Угловой штуцер | 1 |
| 00 | 4219157 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
