Основные гидролинии (1-1) — HITACHI RX2300

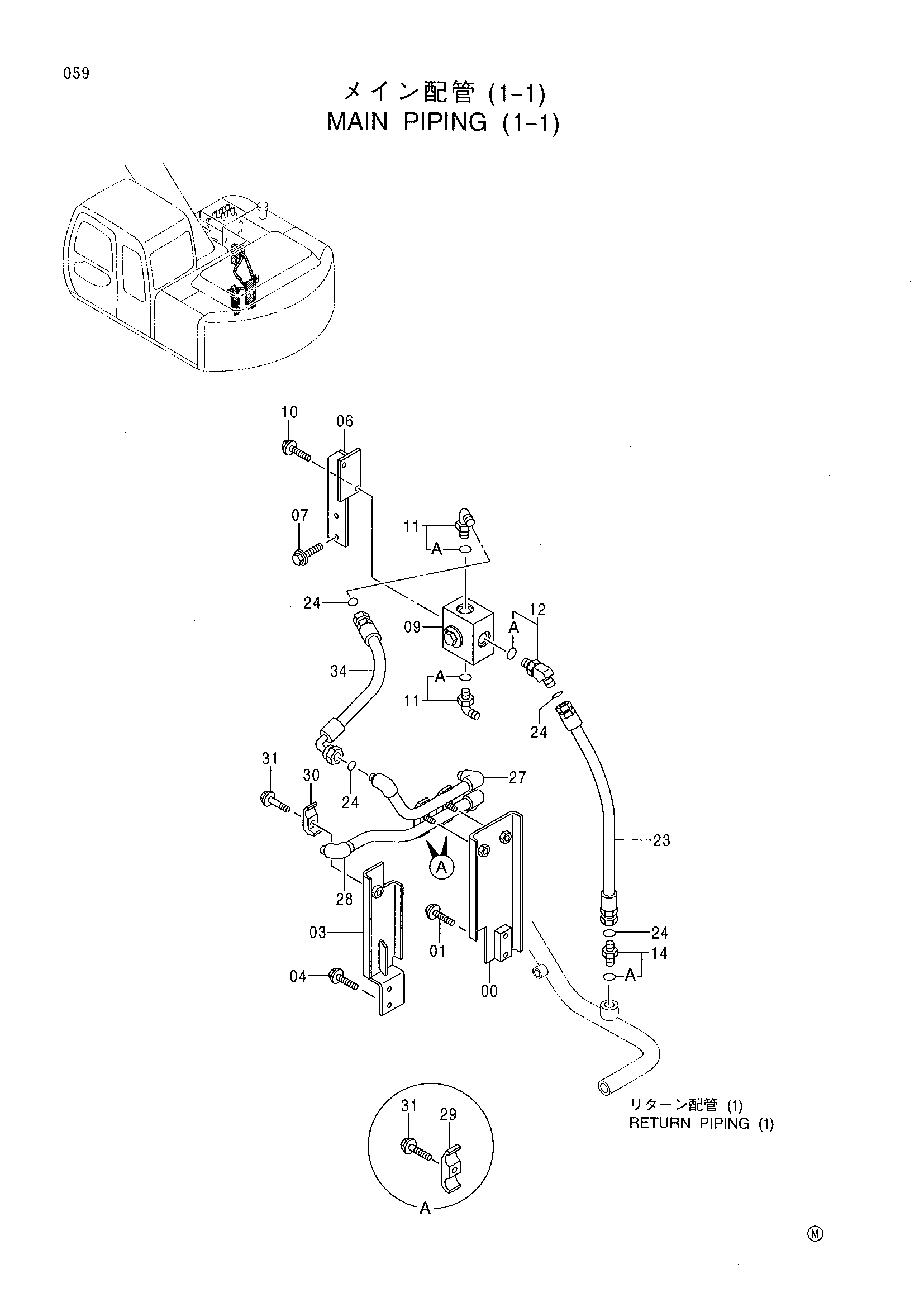

Заводская схема «Основные гидролинии (1-1)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070289 | Кронштейн | 1 |
| 01 | J011255 | Болт с шайбой | 2 |
| 03 | 8070288 | Кронштейн | 1 |
| 04 | J011230 | Болт с шайбой | 2 |
| 06 | 8065840 | Кронштейн | 1 |
| 07 | J021030 | Болт с шайбой | 2 |
| 09 | 4349920 | Клапан селектор | 1 |
| 10 | J011230 | Болт с шайбой | 2 |
| 11 | 4198799 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4270315 | Угловой штуцер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4189535 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4326459 | Шланг | 1 |
| 24 | 4187328 | Уплотнительное кольцо | 12 |
| 27 | 8070292 | Трубка | 1 |
| 28 | 8070293 | Трубка | 1 |
| 29 | 4189860 | Хомут трубки | 2 |
| 30 | 4190127 | Хомут трубки | 1 |
| 31 | J011270 | Болт с шайбой | 3 |
| 34 | 4355874 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
