Гусеничная цепь 600G [с отверстие] (стд.тракк) — HITACHI RX2300

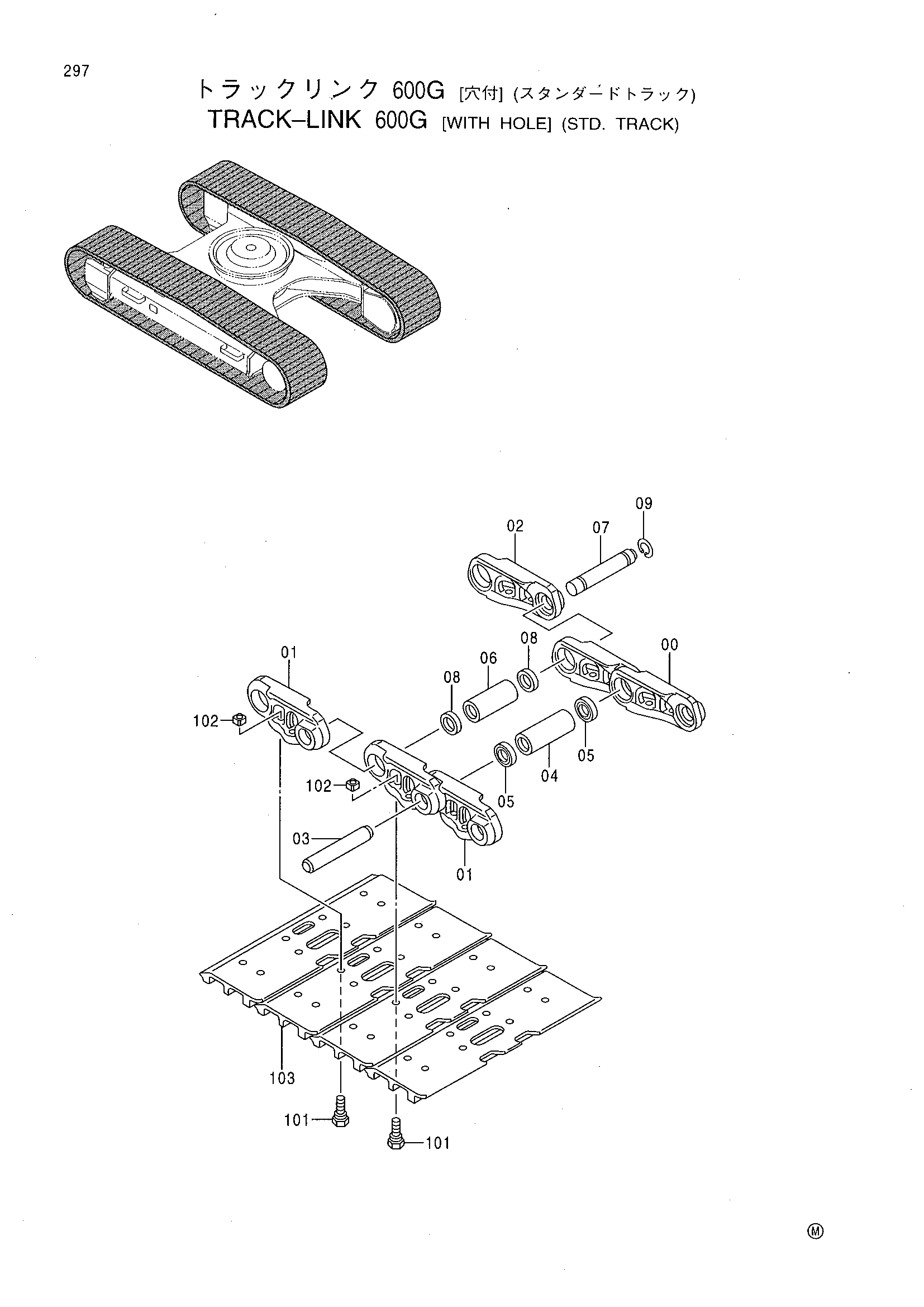

Заводская схема «Гусеничная цепь 600G [с отверстие] (стд.тракк)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь 600G [с отверстие] (стд.тракк) HITACHI RX2300](/catalog-drawings/ae/aecefb42-0810-4edf-b49a-efa4e85bb8b6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9165909 | Гусеничная цепь в сборе | 2 | |
| 00-09 | 9165375 замена: 9181002 | Гусеничная цепь в сборе | 1 |
| 00-09 | 9165375 | Гусеничная цепь в сборе | 1 |
| 00-09 | 9181002 | Гусеничная цепь в сборе | 1 |
| 00-09 | 9181002 | Гусеничная цепь в сборе | 1 |
| 00 | 1021596 | Гусеничная цепь B | 45 |
| 01 | 1021597 | Гусеничная цепь B | 46 |
| 02 | 4334641 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 45 |
| 04 | 4345301 замена: 4386609 | Втулка | 45 |
| 04 | 4345301 замена: 4408124 | Втулка | 45 |
| 04 | 4386609 | Втулка | 45 |
| 04 | 4386609 | Втулка | 45 |
| 05 | 4368183 замена: 4408124 | Уплотнение | 90 |
| 05 | 4368183 замена: 4386609 | Уплотнение | 90 |
| 05 | 4408124 | Уплотнение | 90 |
| 05 | 4408124 | Уплотнение | 90 |
| 06 | 4345302 | Соединительная втулка | 1 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 101 | 4255637 | Болт башмак | 184 |
| 102 | 4255638 | Гайка | 184 |
| 103 | 2041278 | Башмак грунтозацеп | 46 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
