Воздушный фильтр опора — HITACHI RX2300

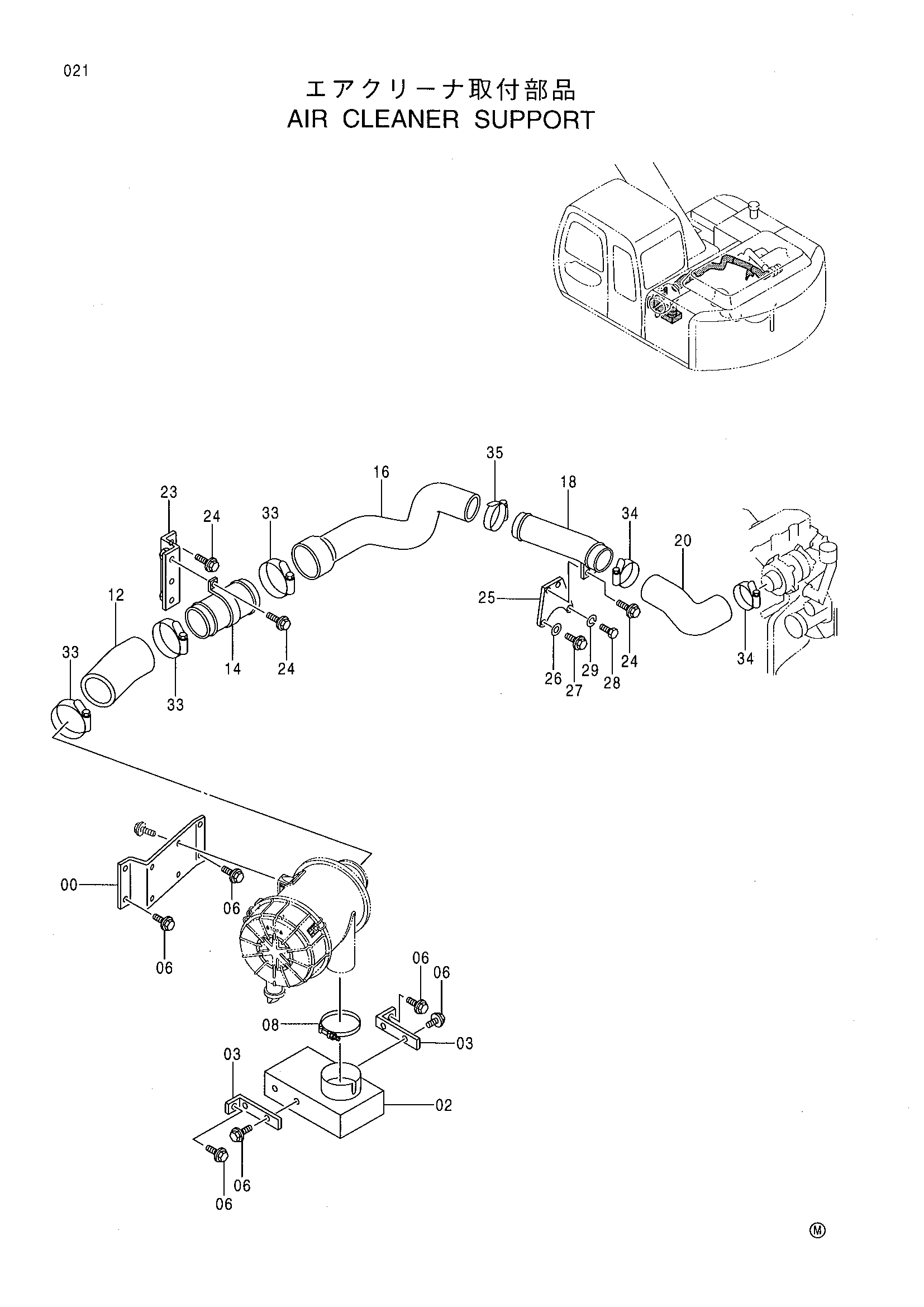

Заводская схема «Воздушный фильтр опора» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3079621 | Кронштейн | 1 |
| 02 | 6016373 | Крышка | 1 |
| 03 | 4387987 | Кронштейн | 2 |
| 06 | J021025 | Болт с шайбой | 10 |
| 08 | 4282490 | Хомут шланга | 1 |
| 12 | 4388184 | Воздушный шланг | 1 |
| 14 | 8069125 | Трубка воздушный | 1 |
| 16 | 3079624 | Воздушный шланг | 1 |
| 18 | 8069500 | Трубка воздушный | 1 |
| 20 | 4389139 | Воздушный шланг | 1 |
| 23 | 8069502 | Кронштейн | 1 |
| 24 | J021030 | Болт с шайбой | 6 |
| 25 | 9742714 | Кронштейн | 1 |
| 26 | A590110 | Плоская шайба | 1 |
| 27 | M171022 | Болт с шайбой | 1 |
| 28 | J900816 | Болт | 1 |
| 29 | A590908 | Пружинная шайба | 1 |
| 33 | 4512716 | Хомут шланга | 3 |
| 34 | 4507512 | Хомут шланга | 2 |
| 35 | 4503469 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
