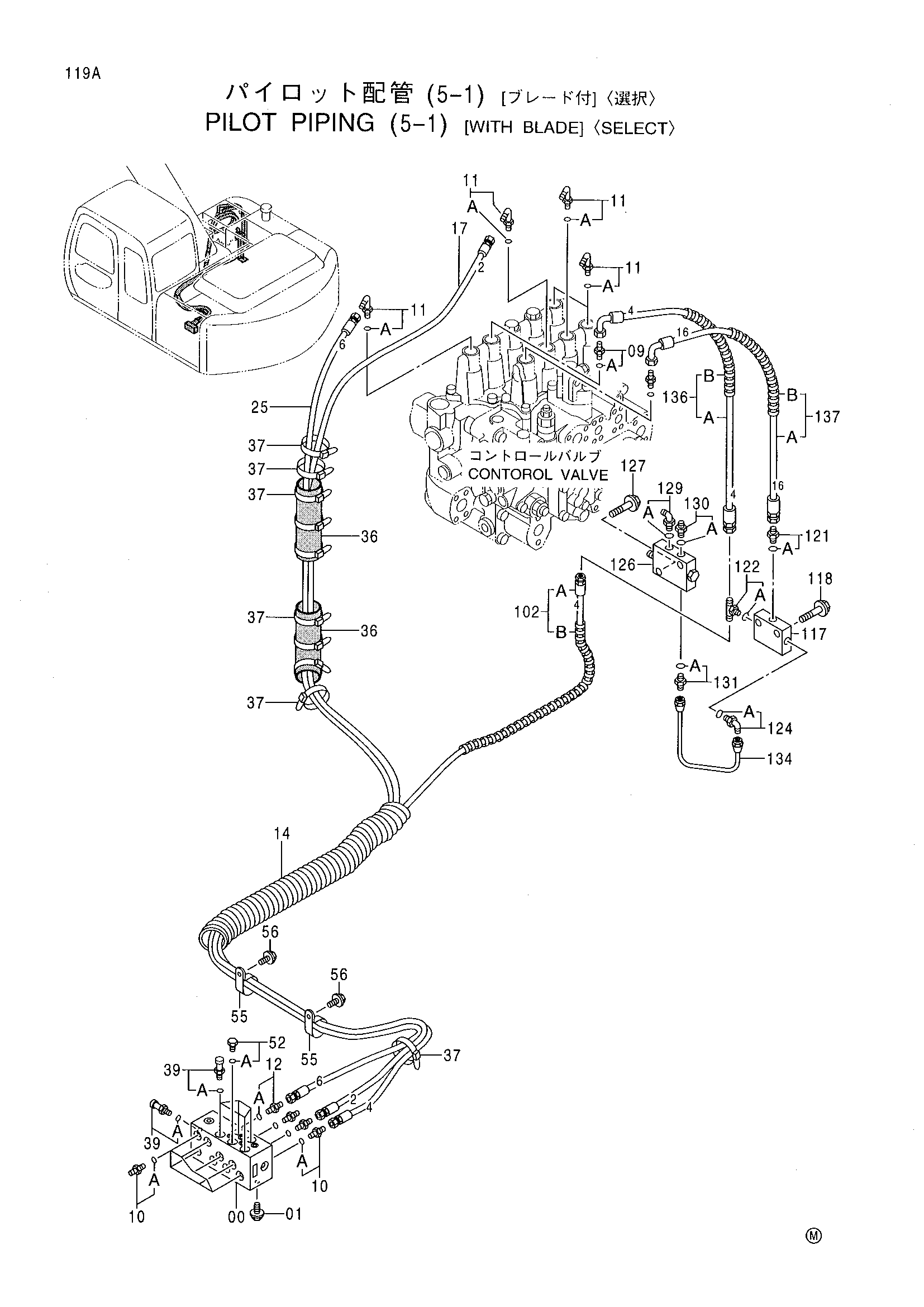

Пилотные гидролинии (5-1) [с отвал] <выбор> — HITACHI RX2300
Заводская схема «Пилотные гидролинии (5-1) [с отвал] <выбор>» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (5-1) [с отвал] <выбор> HITACHI RX2300](/catalog-drawings/1e/1e809a04-6799-4260-bd85-9ec883d654dc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330229 | Клапан регулировочный | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 03 | 4333876 | Трубка | 1 |
| 08 | 4351281 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4202422 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 11 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4208913 | Угловой штуцер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200468 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4379665 | Шланг | 1 |
| 17 | 4389022 | Шланг | 1 |
| 25 | 4391613 | Шланг | 1 |
| 36 | 4219918 | Резиновая втулка | 2 |
| 37 | 4055312 | Ленточный зажим | 10 |
| 39 | 4332040 | Датчик давления | 5 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4093624 | Пробка | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4190265 | Зажим | 2 |
| 56 | J011020 | Болт с шайбой | 2 |
| 102 | 9167966 | Шланг в сборе | 1 |
| 102A | 4389024 | Шланг | 1 |
| 102B | 4327293 | Защитный кожух | 2 |
| 117 | 4203447 | Челночный клапан | 1 |
| 118 | J010850 | Болт с шайбой | 2 |
| 121 | 4200467 | Адаптер | 1 |
| 121A | 957366 | Уплотнительное кольцо | 1 |
| 122 | 4208473 | Тройник | 1 |
| 122A | 957366 | Уплотнительное кольцо | 1 |
| 124 | 4293950 | Угловой штуцер | 1 |
| 124A | 957366 | Уплотнительное кольцо | 1 |
| 126 | 4203446 | Клапан | 1 |
| 127 | J010850 | Болт с шайбой | 2 |
| 129 | 4156434 | Угловой штуцер | 1 |
| 129A | 957366 | Уплотнительное кольцо | 1 |
| 130 | 4200467 | Адаптер | 1 |
| 130A | 957366 | Уплотнительное кольцо | 1 |
| 131 | 4255304 | Штуцер трубки | 1 |
| 131A | 957366 | Уплотнительное кольцо | 1 |
| 134 | 4376004 | Трубка | 1 |
| 136 | 9167967 | Шланг в сборе | 1 |
| 136A | 4389025 | Шланг | 1 |
| 136B | 4327293 | Защитный кожух | 1 |
| 137 | 9167968 | Шланг в сборе | 1 |
| 137A | 4389035 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
