Пилотные гидролинии (13) [отвал] <выбор> — HITACHI RX2300
Заводская схема «Пилотные гидролинии (13) [отвал] <выбор>» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.

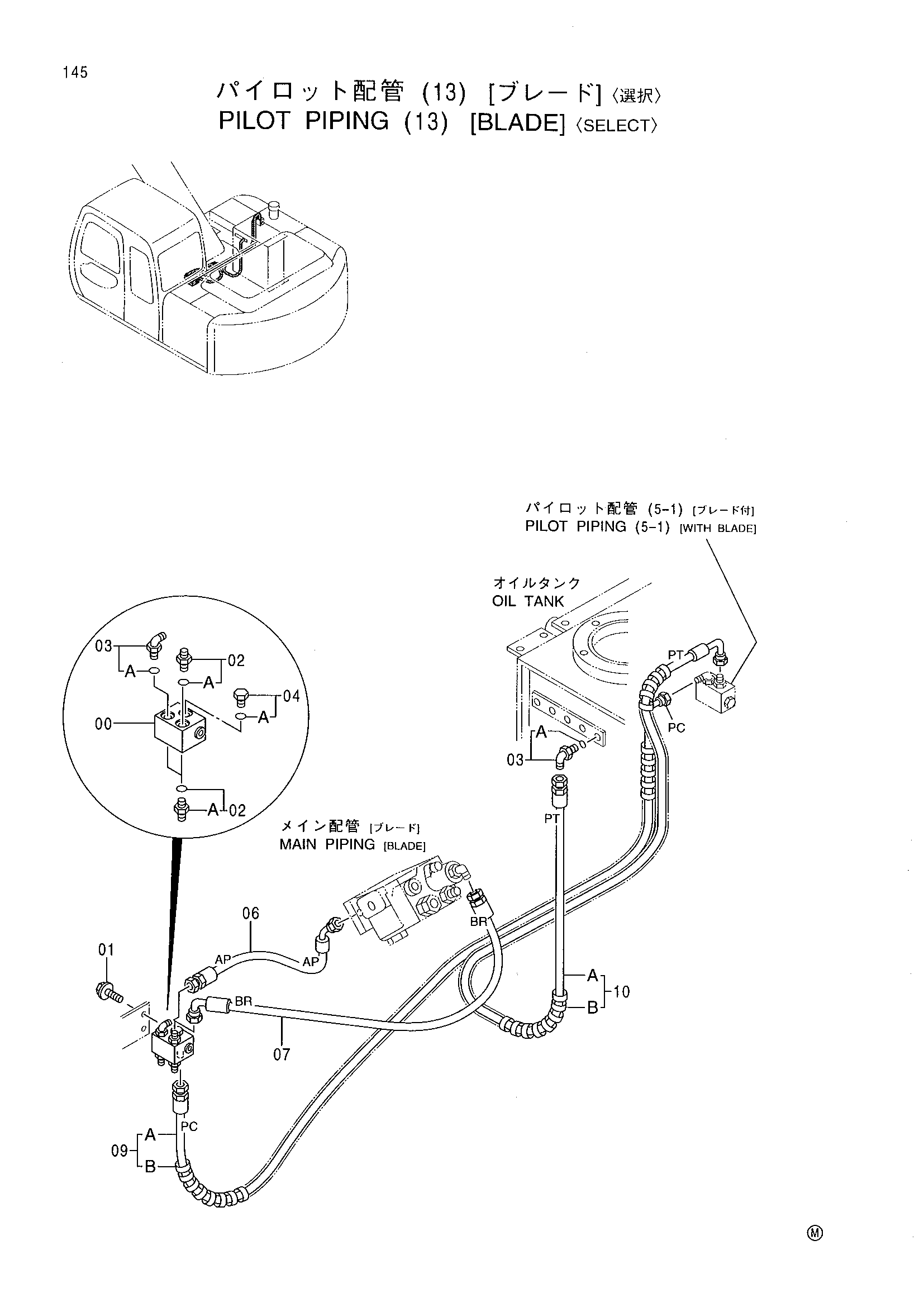

![Схема Пилотные гидролинии (13) [отвал] <выбор> HITACHI RX2300](/catalog-drawings/77/77e6317e-23ed-412e-89b0-9b6d3382b785.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J010850 | Болт с шайбой | 2 |
| 02 | 4200466 | Адаптер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4154671 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4093624 | Пробка | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4397356 | Шланг | 1 |
| 07 | 4397313 | Шланг | 1 |
| 09 | 9134841 | Шланг в сборе | 1 |
| 09A | 4397314 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 3 |
| 10 | 9135052 | Шланг в сборе | 1 |
| 10A | 4396537 | Шланг | 1 |
| 00 | 6014737 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
