Обратные трубопроводы (1) — HITACHI RX2300

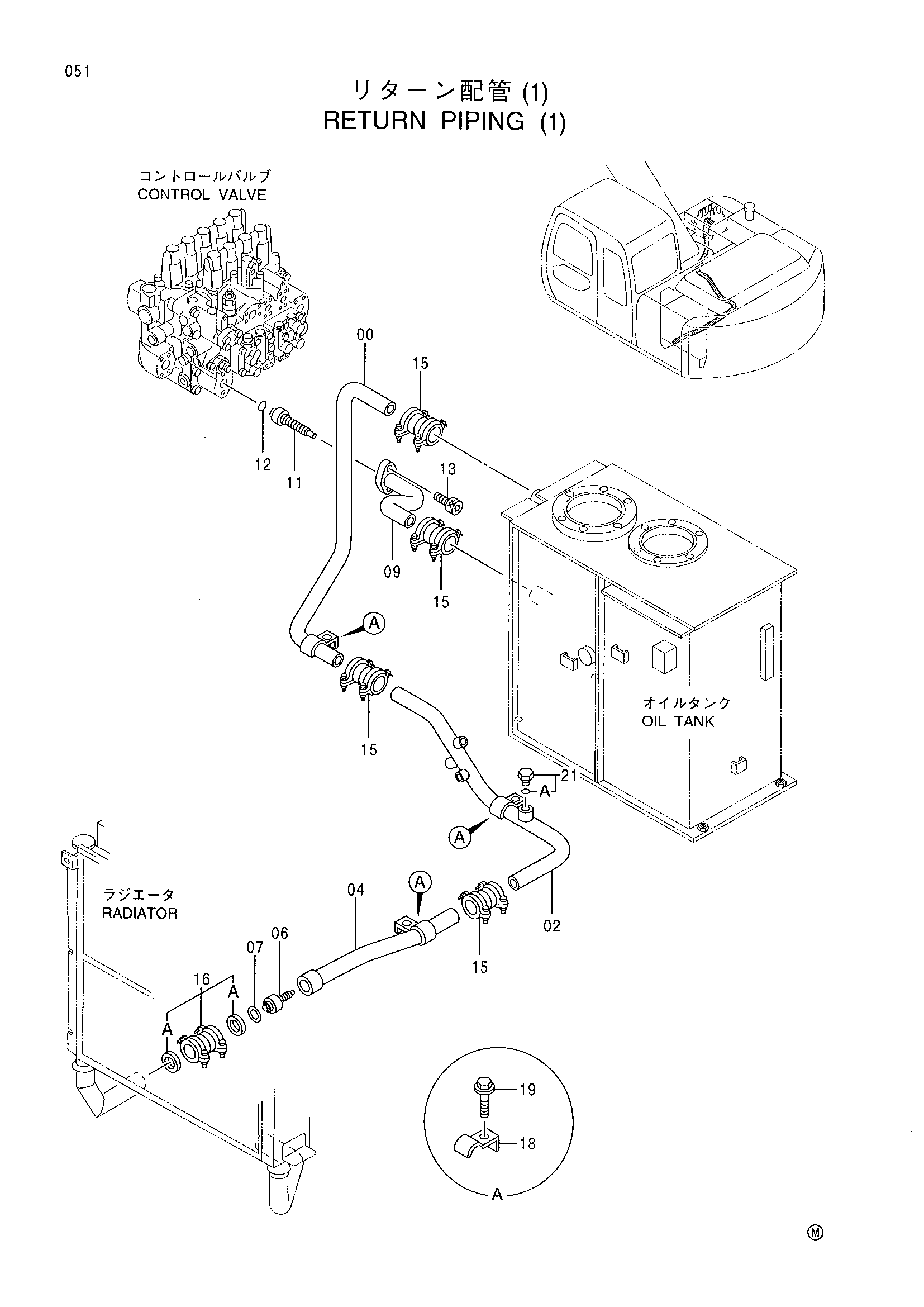

Заводская схема «Обратные трубопроводы (1)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2042171 | Обратная трубка | 1 |
| 02 | 8071576 | Обратная трубка | 1 |
| 04 | 8069505 | Обратная трубка | 1 |
| 06 | 4276584 | Клапан | 1 |
| 07 | 991718 | Стопорное кольцо | 1 |
| 09 | 8069506 | Обратная трубка | 1 |
| 11 | 4272164 | Клапан | 1 |
| 12 | A811040 | Уплотнительное кольцо | 1 |
| 13 | J781040 | Болт с внутренним шестигранником | 2 |
| 15 | 4069801 | Муфта | 4 |
| 16 | 4067834 | Муфта | 1 |
| 16A | 4196260 | Уплотнение | 2 |
| 18 | 4053698 | Хомут трубки | 3 |
| 19 | J011270 | Болт с шайбой | 3 |
| 21 | 4113926 | Пробка | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
