Гидролинии рабочего оборудования (1-4) — HITACHI RX2300

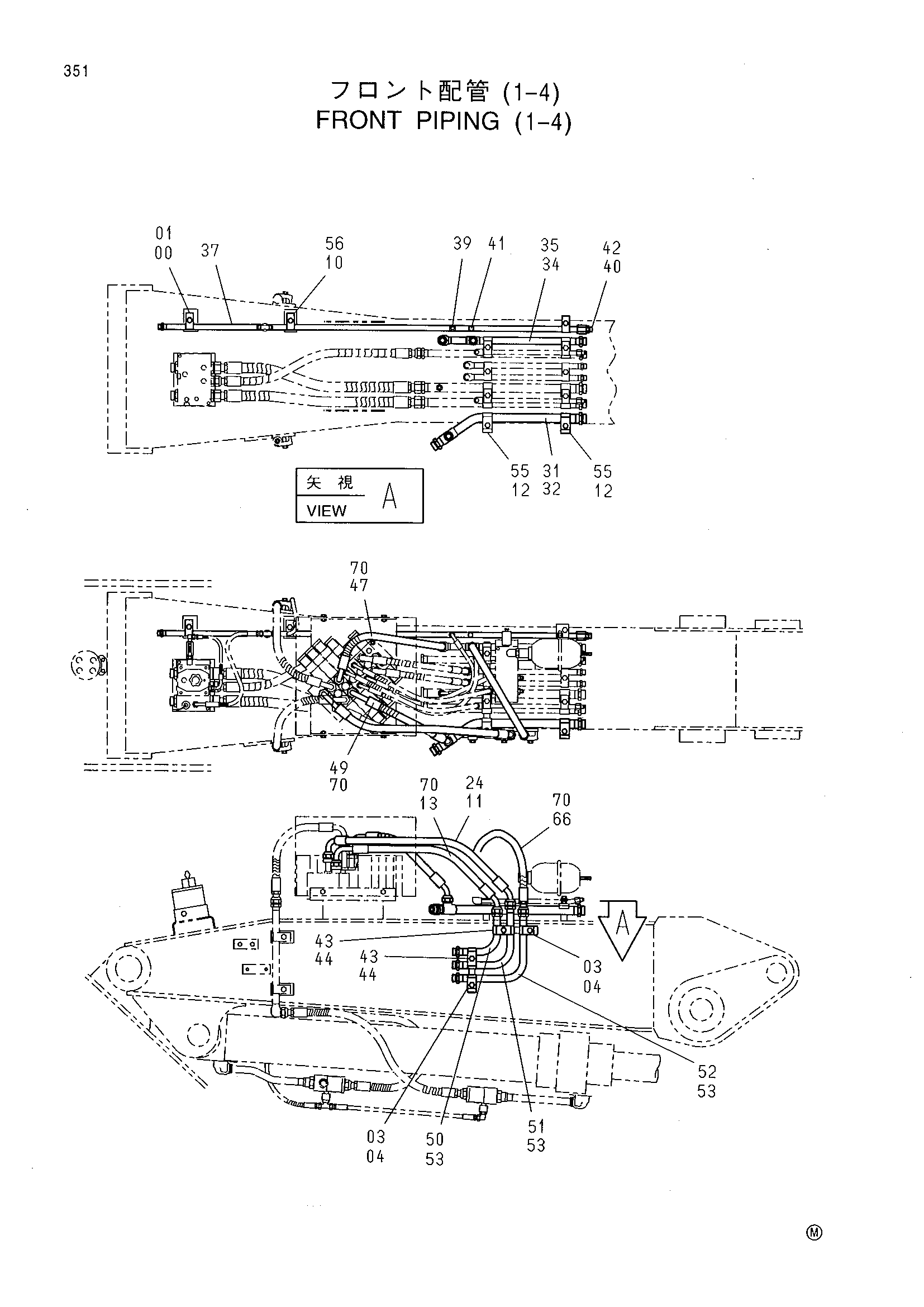

Заводская схема «Гидролинии рабочего оборудования (1-4)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190125 | Хомут трубки | 1 |
| 01 | J011255 | Болт с шайбой | 1 |
| 03 | 4190126 | Хомут трубки | 2 |
| 04 | J011255 | Болт с шайбой | 2 |
| 10 | J011255 | Болт с шайбой | 1 |
| 11 | 4408357 | Шланг | 1 |
| 12 | J011270 | Болт с шайбой | 2 |
| 13 | 4407429 | Шланг | 1 |
| 31 | 9750774 | Трубка | 1 |
| 32 | 4187328 | Уплотнительное кольцо | 2 |
| 34 | 9750768 | Трубка | 1 |
| 35 | 4187308 | Уплотнительное кольцо | 2 |
| 37 | 9738657 | Трубка | 1 |
| 39 | 4200467 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4189602 | Адаптер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4093624 | Пробка | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4138938 | Уплотнительное кольцо | 1 |
| 43 | 4189859 | Хомут трубки | 2 |
| 44 | J011255 | Болт с шайбой | 2 |
| 47 | 4229859 | Шланг | 1 |
| 49 | 4407428 | Шланг | 1 |
| 50 | 8071563 | Трубка | 1 |
| 51 | 8073041 | Трубка | 1 |
| 52 | 8073044 | Трубка | 1 |
| 53 | 4187308 | Уплотнительное кольцо | 6 |
| 55 | 4190127 | Хомут трубки | 2 |
| 56 | 4190125 | Хомут трубки | 1 |
| 66 | 4188905 | Шланг | 1 |
| 70 | 4327294 | Защитный кожух | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
