Дренажные трубопроводы (без отвал) — HITACHI RX2300

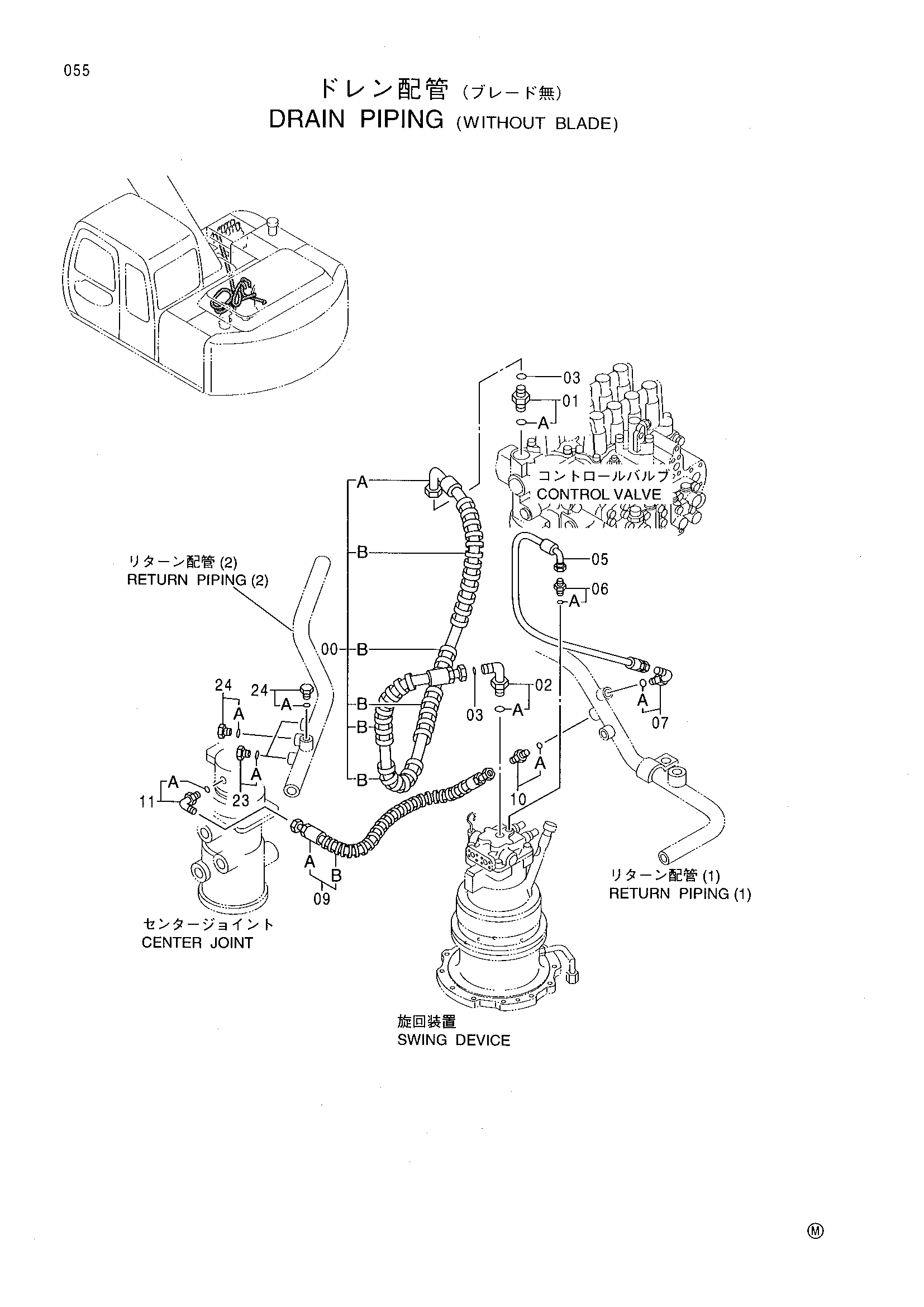

Заводская схема «Дренажные трубопроводы (без отвал)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9164385 | Шланг в сборе | 1 |
| 00A | 4389007 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 5 |
| 01 | 4189619 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4157562 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4392850 | Шланг | 1 |
| 06 | 4200466 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4190244 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 9168058 | Шланг в сборе | 1 |
| 09A | 4397471 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 10 | 4221290 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4219345 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4174541 | Пробка | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4092534 | Пробка | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
