Крышка (5) — HITACHI RX2300

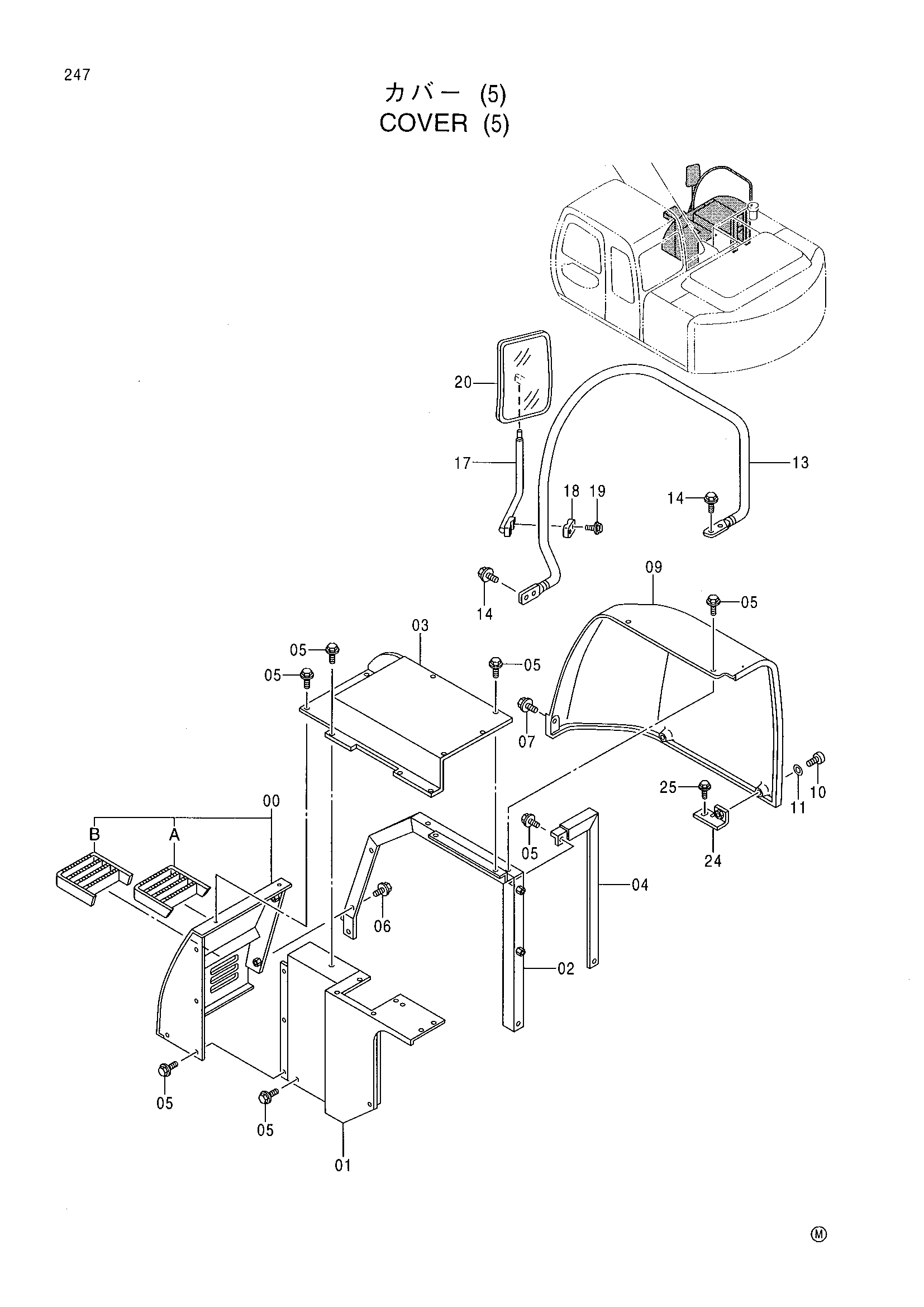

Заводская схема «Крышка (5)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016869 | Крышка | 1 |
| 00A | 9748917 | Ступень | 1 |
| 00B | 9748918 | Ступень | 1 |
| 01 | 7033543 | Крышка | 1 |
| 02 | 7033524 | Опора | 1 |
| 03 | 7033541 | Крышка | 1 |
| 04 | 8070303 | Опора | 1 |
| 05 | J021030 | Болт с шайбой | 24 |
| 06 | J031030 | Болт с шайбой | 2 |
| 07 | J021055 | Болт с шайбой | 1 |
| 09 | 0002914 | Крышка | 1 |
| 10 | J781030 | Болт с внутренним шестигранником | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 13 | 8069540 | Стойка | 1 |
| 14 | J011230 | Болт с шайбой | 4 |
| 17 | 8061721 | Стойка | 1 |
| 18 | 4373196 | Хомут | 1 |
| 19 | J010845 | Болт с шайбой | 2 |
| 20 | 4165676 | Зеркало | 1 |
| 24 | 8072730 | Кронштейн | 1 |
| 00 | 7034424 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
