Выключатель короб (2) [управление блок] — HITACHI RX2300

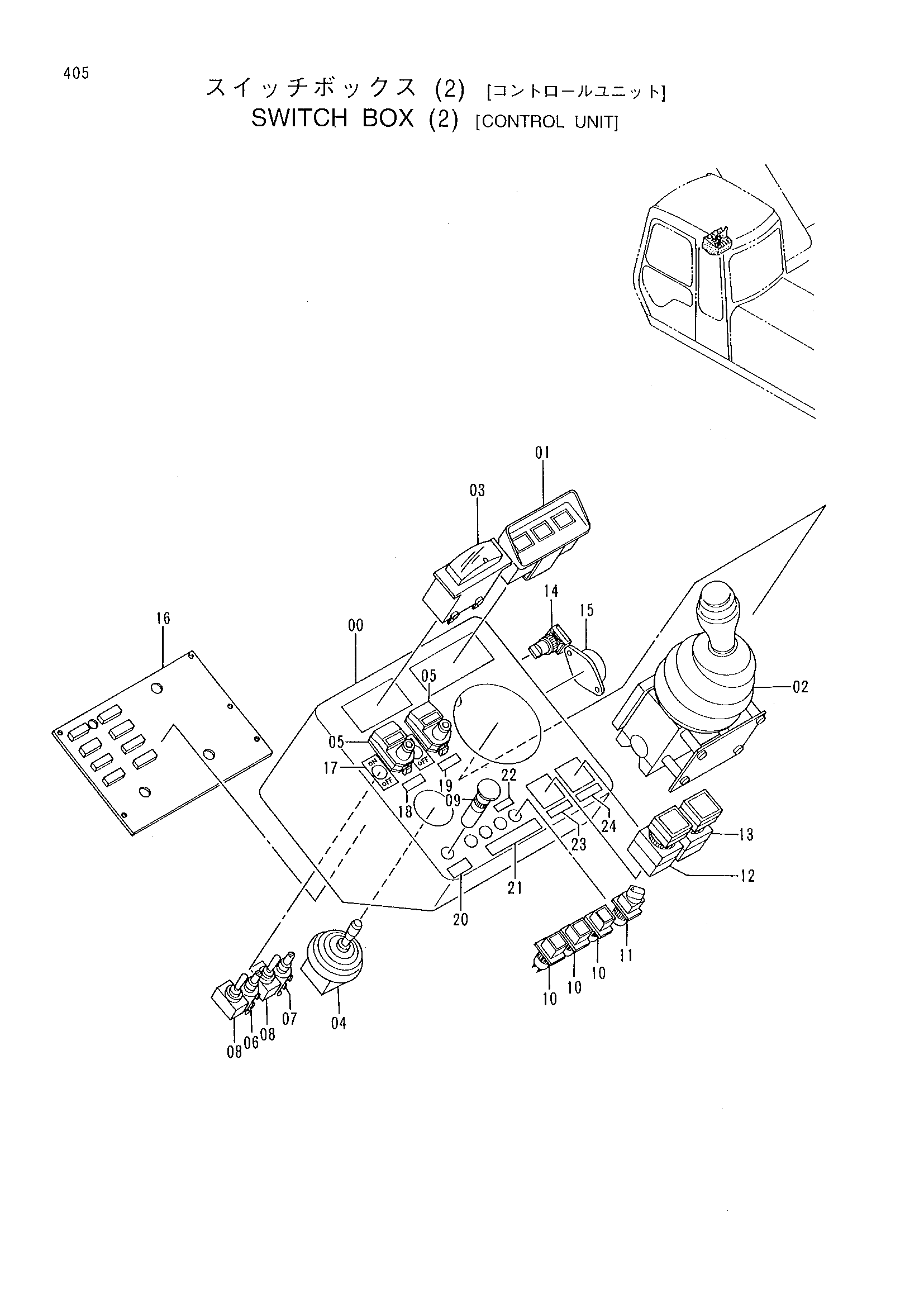

Заводская схема «Выключатель короб (2) [управление блок]» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Выключатель короб (2) [управление блок] HITACHI RX2300](/catalog-drawings/4d/4d53963b-ea30-40e2-abbe-c3aaddc9f80d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9141767 | Короб выключатель | 1 | |
| 01 | 4226074 | Панель указатель | 1 |
| 01A | 4455554 | Фонарь | 3 |
| 02 | 4215030 | Рычаг | 1 |
| 03 | 4325707 | Измеритель | 1 |
| 04 | 4294507 | Рычаг | 1 |
| 05 | 4325701 | Диал | 2 |
| 06 | 4325699 | Потентиометер | 1 |
| 07 | 4325700 | Потентиометер | 1 |
| 08 | 4325706 | Выключатель | 2 |
| 09 | 4325704 | Выключатель | 1 |
| 10 | 4325702 | Выключатель | 3 |
| 11 | 4325703 | Выключатель | 1 |
| 12 | 4325698 | Выключатель | 1 |
| 13 | 4325697 | Выключатель | 1 |
| 14 | 4325705 | Зуммер | 1 |
| 15 | 4325696 | Зуммер | 1 |
| 16 | 4292812 | Плата | 1 |
| 17 | 4314789 | Информационная табличка | 2 |
| 18 | 4314793 | Информационная табличка | 1 |
| 19 | 4314794 | Информационная табличка | 1 |
| 20 | 4314790 | Информационная табличка | 1 |
| 21 | 4315391 | Информационная табличка | 1 |
| 22 | 4314795 | Информационная табличка | 1 |
| 23 | 4314762 | Информационная табличка | 1 |
| 24 | 4314791 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
