Выключатель короб (1) [управление блок] — HITACHI RX2300

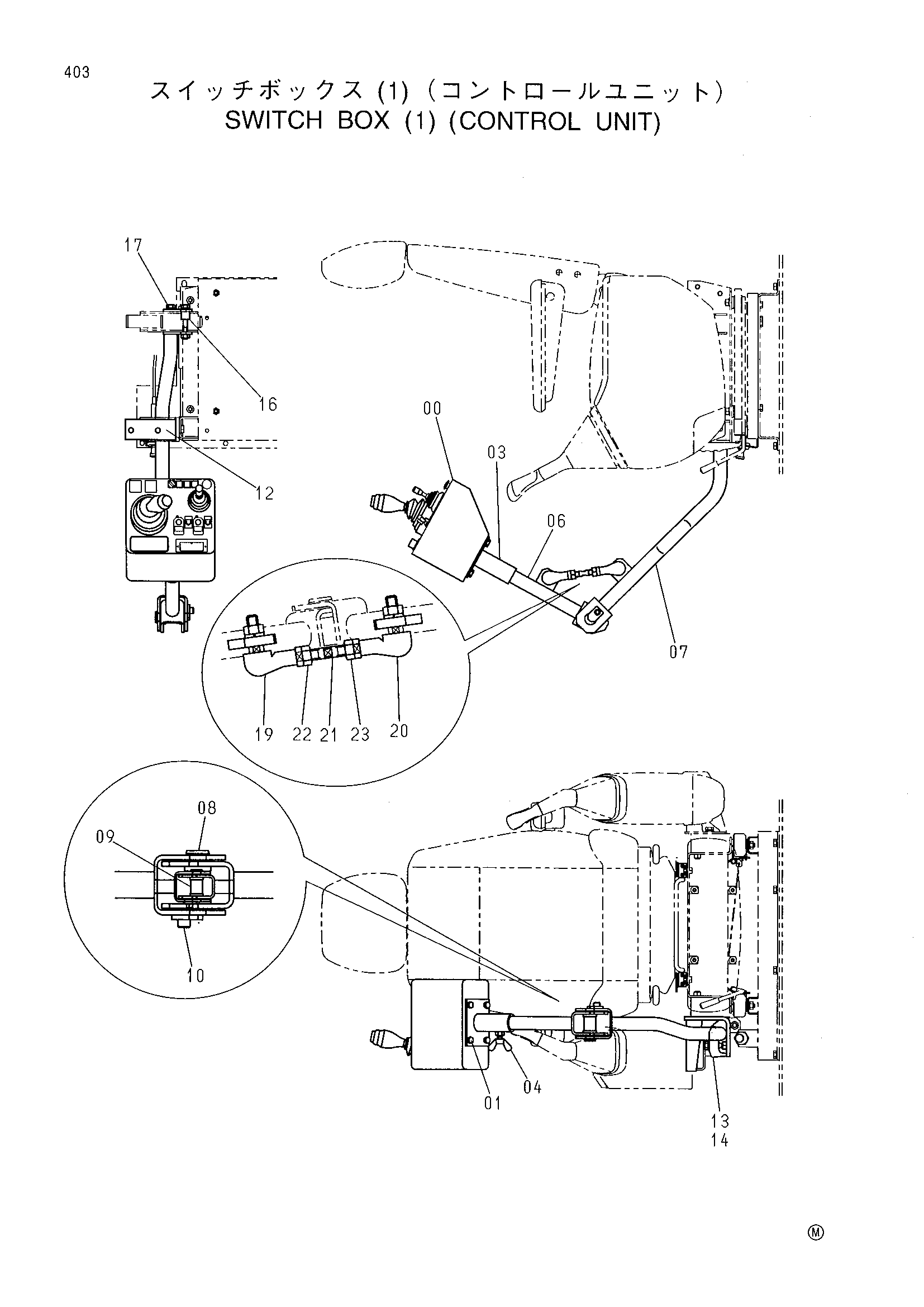

Заводская схема «Выключатель короб (1) [управление блок]» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Выключатель короб (1) [управление блок] HITACHI RX2300](/catalog-drawings/82/82eefebe-5e15-44be-ae6f-f483de27c9ac.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9141767 | Короб выключатель | 1 |
| 01 | J901020 | Болт | 4 |
| 03 | 9751297 | Кронштейн | 1 |
| 04 | M361255 | Болт винг | 1 |
| 06 | 8073913 | Кронштейн | 1 |
| 07 | 8073914 | Кронштейн | 1 |
| 08 | 9750590 | Палец | 1 |
| 09 | 4310199 | Втулка | 2 |
| 10 | M341013 | Болт с внутренним шестигранником | 1 |
| 12 | 8073886 | Кронштейн | 1 |
| 13 | 4190127 | Хомут трубки | 1 |
| 14 | J011255 | Болт с шайбой | 1 |
| 16 | 9751270 | Кронштейн | 1 |
| 17 | J011280 | Болт с шайбой | 2 |
| 19 | 4154627 | Шарнир | 1 |
| 20 | 4154626 | Шарнир | 1 |
| 21 | 4403787 | Шток | 1 |
| 22 | J955014 | Гайка L | 1 |
| 23 | J950014 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
