Гидролинии рабочего оборудования (1-5) — HITACHI RX2300

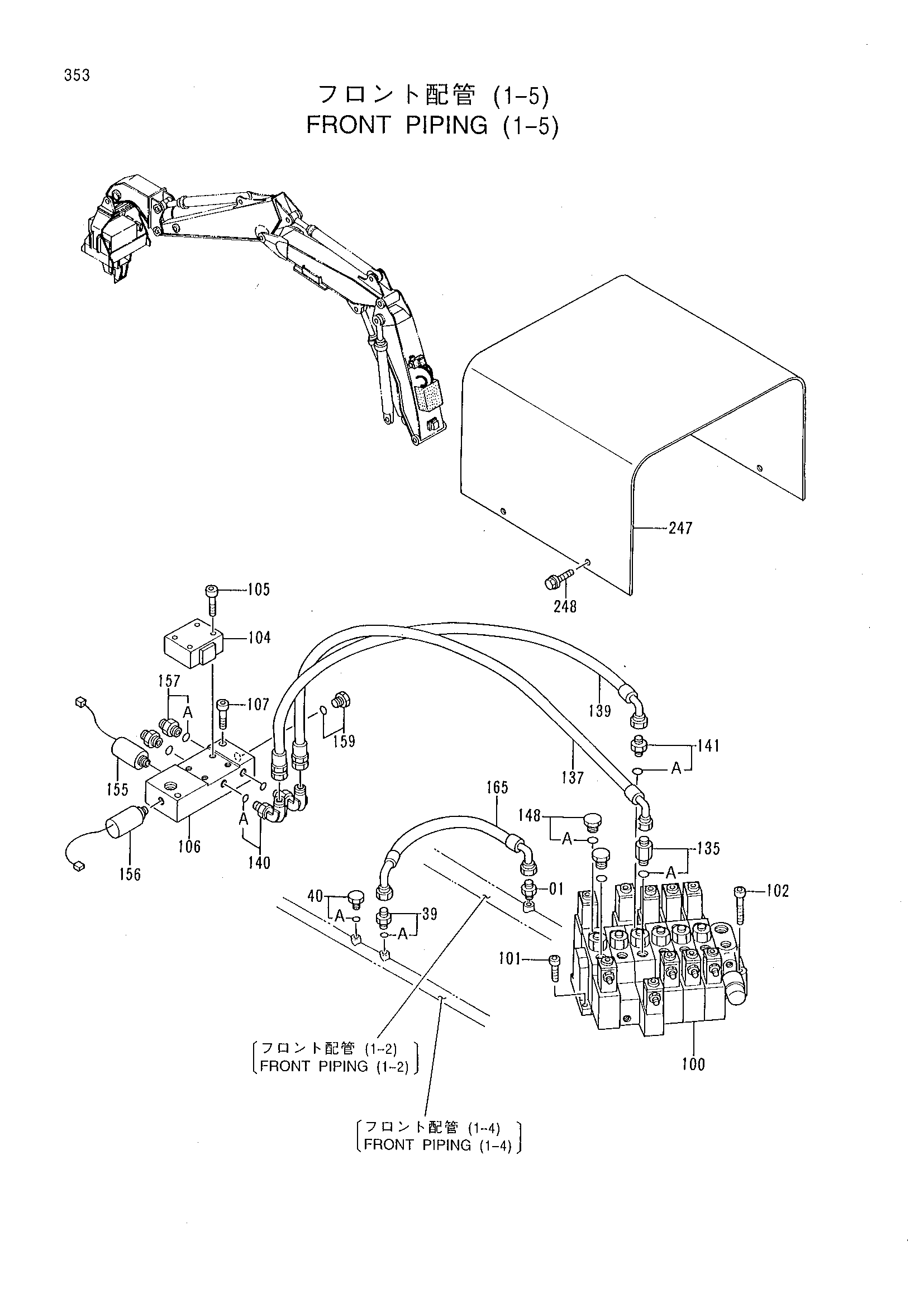

Заводская схема «Гидролинии рабочего оборудования (1-5)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4239185 | Тхроттле | 1 |
| 39 | 4200467 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4093624 | Пробка | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 100 | 4403827 | Гидрораспределитель | 1 |
| 101 | M341030 | Болт с внутренним шестигранником | 2 |
| 102 | M341080 | Болт с внутренним шестигранником | 1 |
| 104 | 4348794 | Обратный клапан | 1 |
| 105 | M341056 | Болт с внутренним шестигранником | 4 |
| 106 | 2033262 | Коллектор | 1 |
| 107 | M341065 | Болт с внутренним шестигранником | 2 |
| 135 | 4276967 | Адаптер | 1 |
| 135A | 4506418 | Уплотнительное кольцо | 1 |
| 137 | 4295824 | Шланг | 1 |
| 139 | 4295824 | Шланг | 1 |
| 140 | 4154671 | Угловой штуцер | 2 |
| 140A | 4509180 | Уплотнительное кольцо | 1 |
| 141 | 4200469 | Адаптер | 1 |
| 141A | 4506418 | Уплотнительное кольцо | 1 |
| 148 | 4174541 | Пробка | 2 |
| 148A | 4506418 | Уплотнительное кольцо | 1 |
| 155 | 4292557 | Выключатель прес | 1 |
| 156 | 4311746 | Датчик давления | 1 |
| 157 | 4200466 | Адаптер | 2 |
| 157A | 4509180 | Уплотнительное кольцо | 1 |
| 159 | 4092534 | Пробка | 1 |
| 159A | 4509180 | Уплотнительное кольцо | 1 |
| 165 | 4292998 | Шланг | 1 |
| 247 | 3059664 | Крышка | 1 |
| 248 | J011020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
