Масса шнек блок 33 kN・M <выбор> — HITACHI RX2300

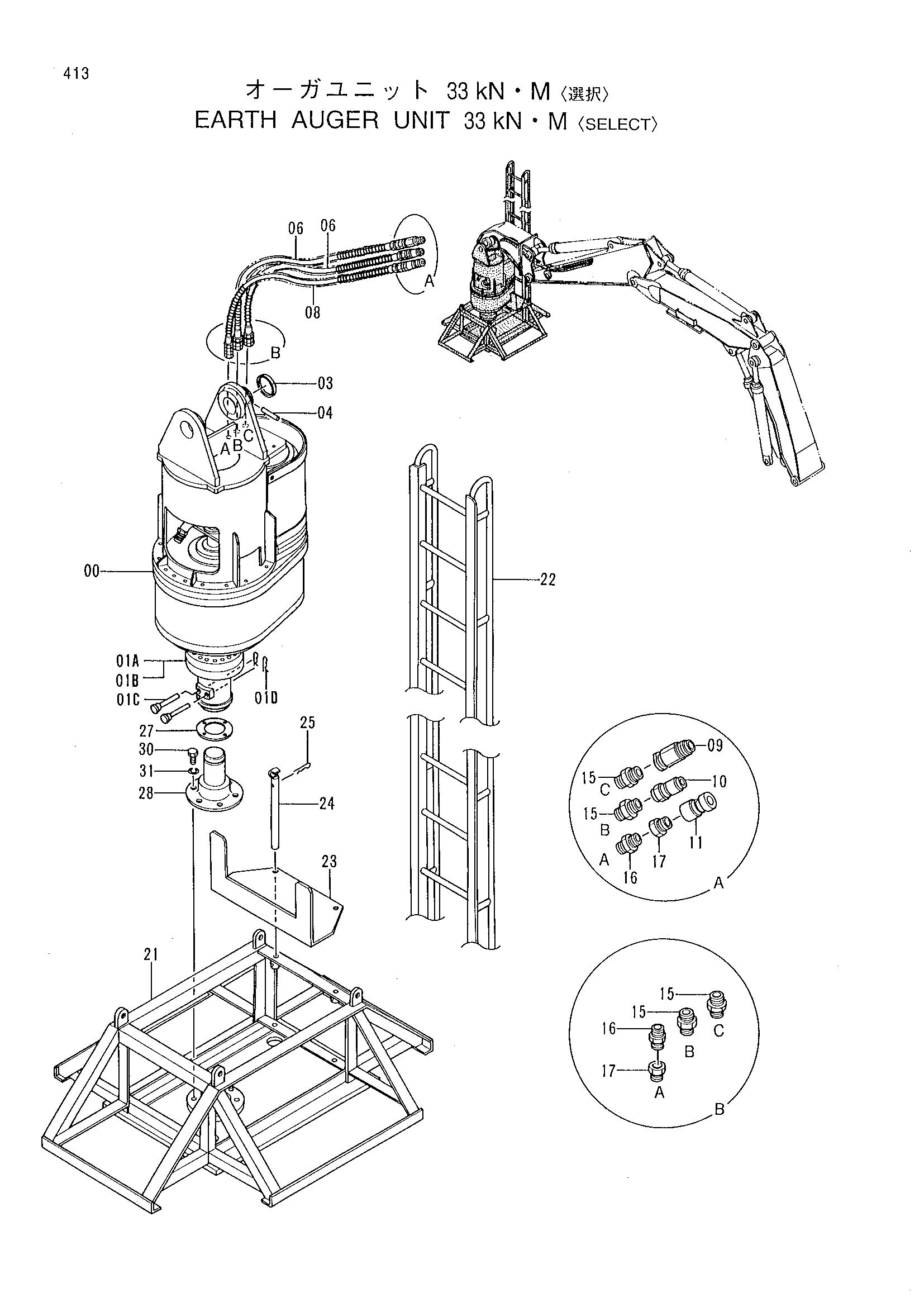

Заводская схема «Масса шнек блок 33 kN・M <выбор>» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4407294 | Шнек | 1 |
| 01A | 4355564 | Разъём | 1 |
| 01B | 4355566 | Манжета | 1 |
| 01C | 4330212 | Палец | 2 |
| 01D | 4077248 | Палец блокировка(SP6-60 тип) | 2 |
| 03 | 4098712 | Кольцо | 1 |
| 04 | 4098713 | Палец | 1 |
| 06 | 4293013 | Шланг | 2 |
| 08 | 4309452 | Шланг | 1 |
| 09 | 4251230 | Самоуплотняющееся соединение | 1 |
| 10 | 4251231 | Самоуплотняющееся соединение | 1 |
| 11 | 4033130 | Муфта | 1 |
| 15 | 94-1305 | Адаптер | 4 |
| 16 | 94-1302 | Адаптер | 2 |
| 17 | 94-1602 | Переходник | 2 |
| 21 | 6011261 | Стойка | 1 |
| 22 | 4347999 | Лестница | 1 |
| 23 | 3052448 | Кронштейн | 1 |
| 24 | 9735735 | Палец | 2 |
| 25 | 414322 | Стопорный палец | 2 |
| 27 | 4276012 | Упорная шайба | 1 |
| 28 | 9743009 | Шток | 1 |
| 30 | J901640 | Болт | 6 |
| 31 | A590916 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
