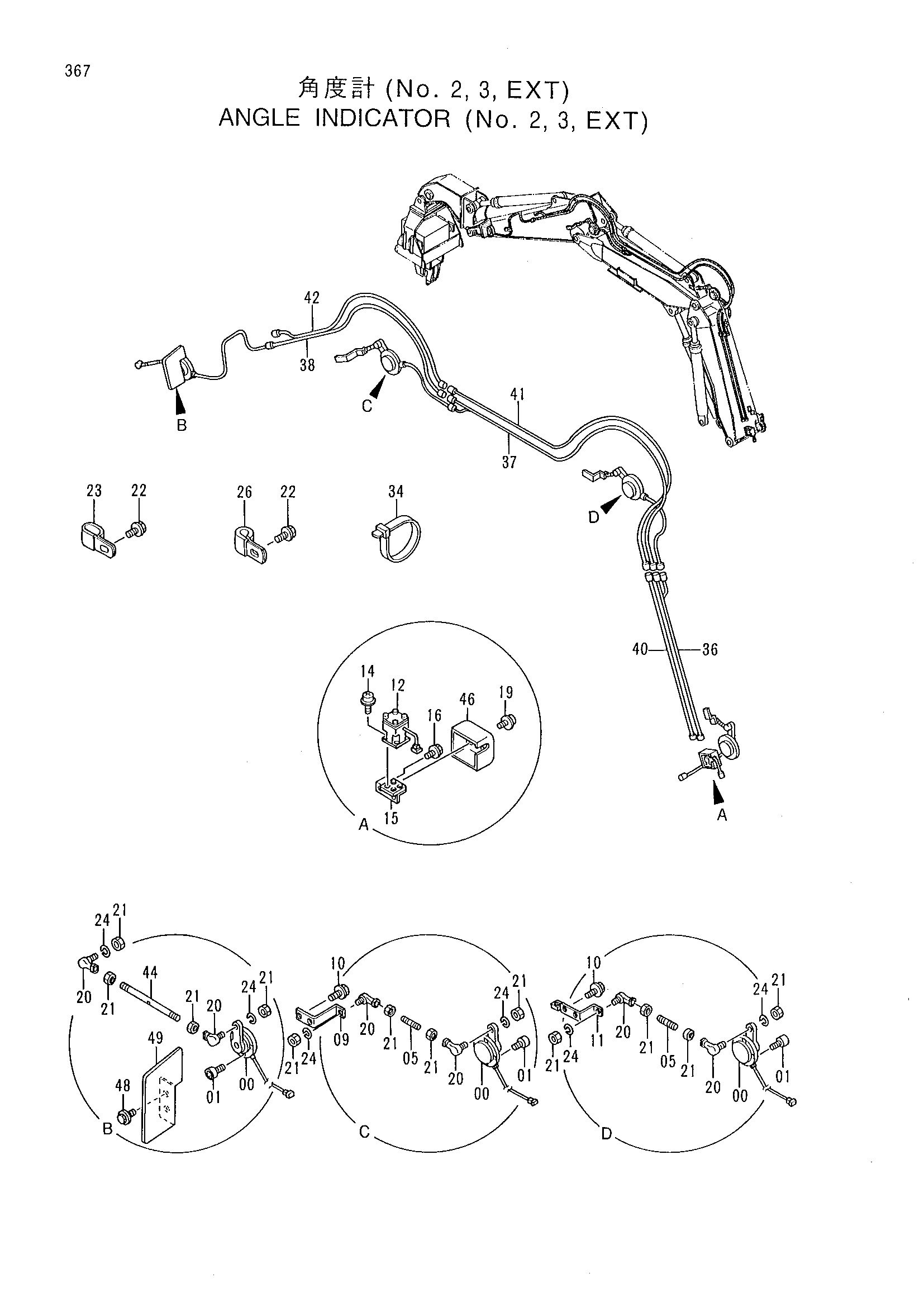

Угол индикатор (No.2, 3, EXT) — HITACHI RX2300
Заводская схема «Угол индикатор (No.2, 3, EXT)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9107806 | Датчик угла | 3 |
| 01 | M341020 | Болт с внутренним шестигранником | 12 |
| 05 | 4265793 | Шток | 2 |
| 09 | 4291454 | Кронштейн | 1 |
| 10 | J011230 | Болт с шайбой | 4 |
| 11 | 9738647 | Кронштейн | 1 |
| 12 | 4292555 | Измеритель инклино | 1 |
| 14 | J450416 | Винт с шайбой | 4 |
| 15 | 9738693 | Кронштейн | 1 |
| 16 | J011225 | Болт с шайбой | 2 |
| 19 | J020614 | Болт с шайбой | 2 |
| 20 | 4154626 | Шарнир | 6 |
| 21 | J950014 | Гайка | 12 |
| 22 | J011016 | Болт с шайбой | 6 |
| 23 | 4192018 | Зажим | 1 |
| 24 | A590914 | Пружинная шайба | 6 |
| 26 | 4190261 | Зажим | 6 |
| 34 | 4055312 | Ленточный зажим | 23 |
| 36 | 4295462 | Жгут проводов | 1 |
| 37 | 4295599 | Жгут проводов | 1 |
| 38 | 4295603 | Жгут проводов | 1 |
| 40 | 4295500 | Жгут проводов | 1 |
| 41 | 4295605 | Жгут проводов | 1 |
| 42 | 4295620 | Жгут проводов | 1 |
| 44 | 4302253 | Шток | 1 |
| 46 | 4415444 | Крышка | 1 |
| 48 | J011225 | Болт с шайбой | 2 |
| 49 | 4317282 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
