Пилотные гидролинии (6) — HITACHI RX2300

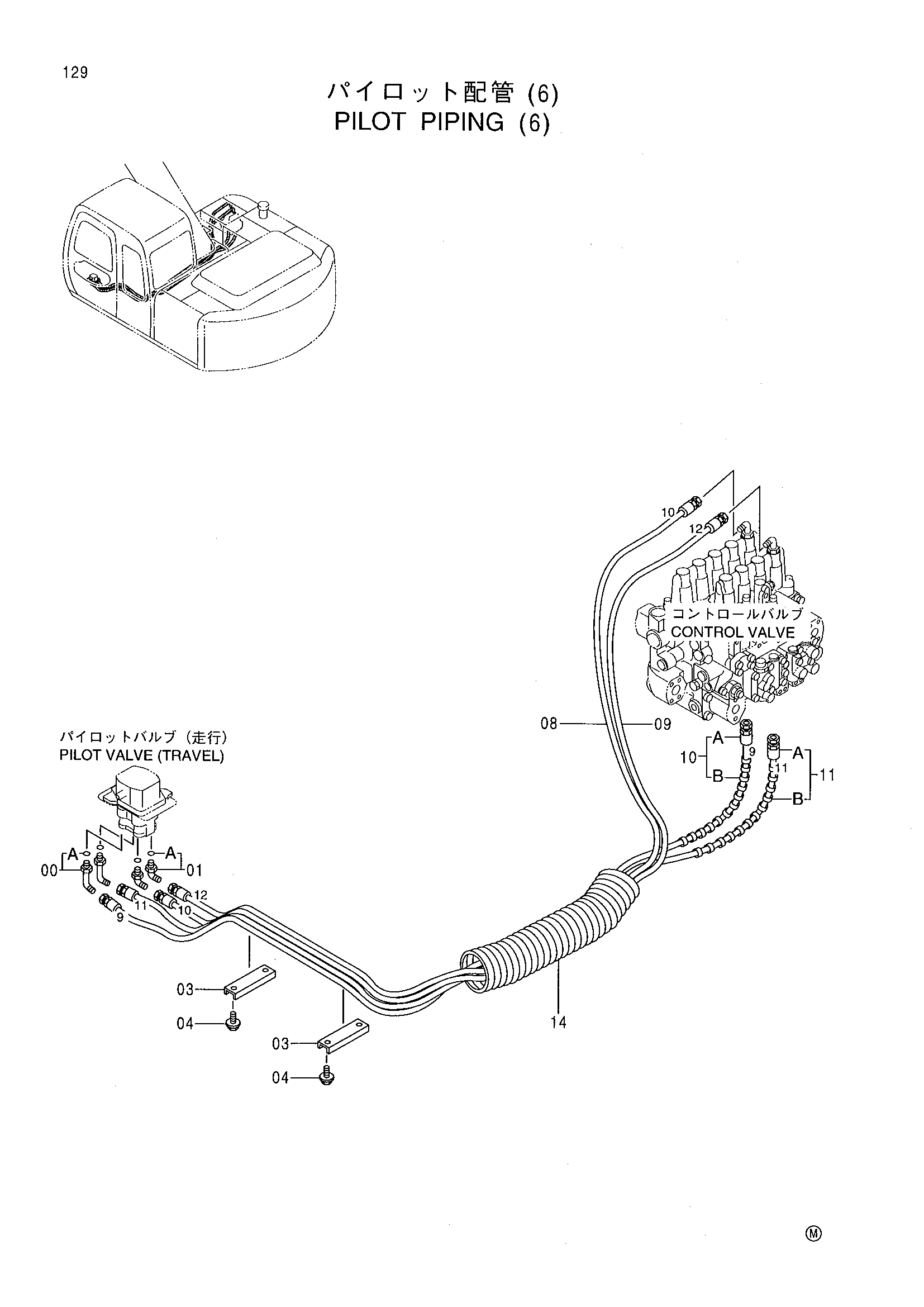

Заводская схема «Пилотные гидролинии (6)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4278442 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4156434 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4342692 | Хомут шланга | 2 |
| 04 | J021020 | Болт с шайбой | 4 |
| 08 | 4389031 | Шланг | 1 |
| 09 | 4389033 | Шланг | 1 |
| 10 | 9164335 | Шланг в сборе | 1 |
| 10A | 4389030 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | 9164336 | Шланг в сборе | 1 |
| 11A | 4389032 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 01 | 4261938 | Фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
