Сиденье стойка — HITACHI RX2300

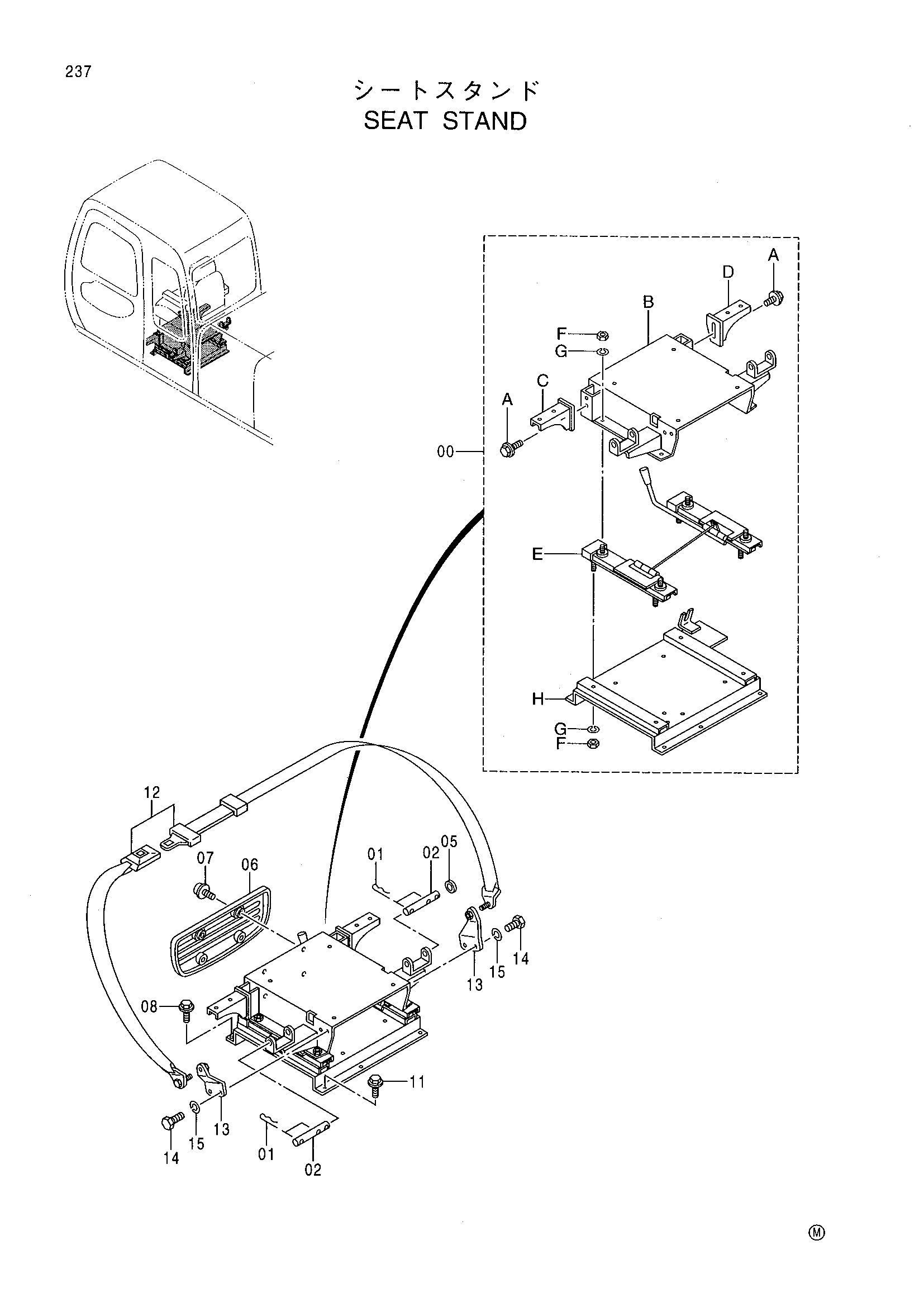

Заводская схема «Сиденье стойка» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9136715 | Водило в сборе | 1 |
| 00A | J021025 | Болт с шайбой | 4 |
| 00B | 7029352 | Водило | 1 |
| 00C | 8061123 | Кронштейн | 1 |
| 00E | 4345311 | Ползун | 1 |
| 00F | J952010 | Гайка | 8 |
| 00G | A590910 | Пружинная шайба | 8 |
| 00H | 8061040 | Стойка | 1 |
| 01 | 4372109 | Стопорный палец | 5 |
| 02 | 4341890 | Палец | 2 |
| 05 | 4018545 | Шайба | 1 |
| 06 | 3072610 | Крышка | 1 |
| 07 | J680625 | Винт с шайбой | 4 |
| 08 | J011025 | Болт с шайбой | 4 |
| 11 | J021025 | Болт с шайбой | 3 |
| 12 | 4319875 | Сеат-белт | 1 |
| 13 | 8065061 | Кронштейн | 2 |
| 14 | 4235232 | Болт | 4 |
| 15 | J219167 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
