Насосный агрегат (с отвал) — HITACHI RX2300

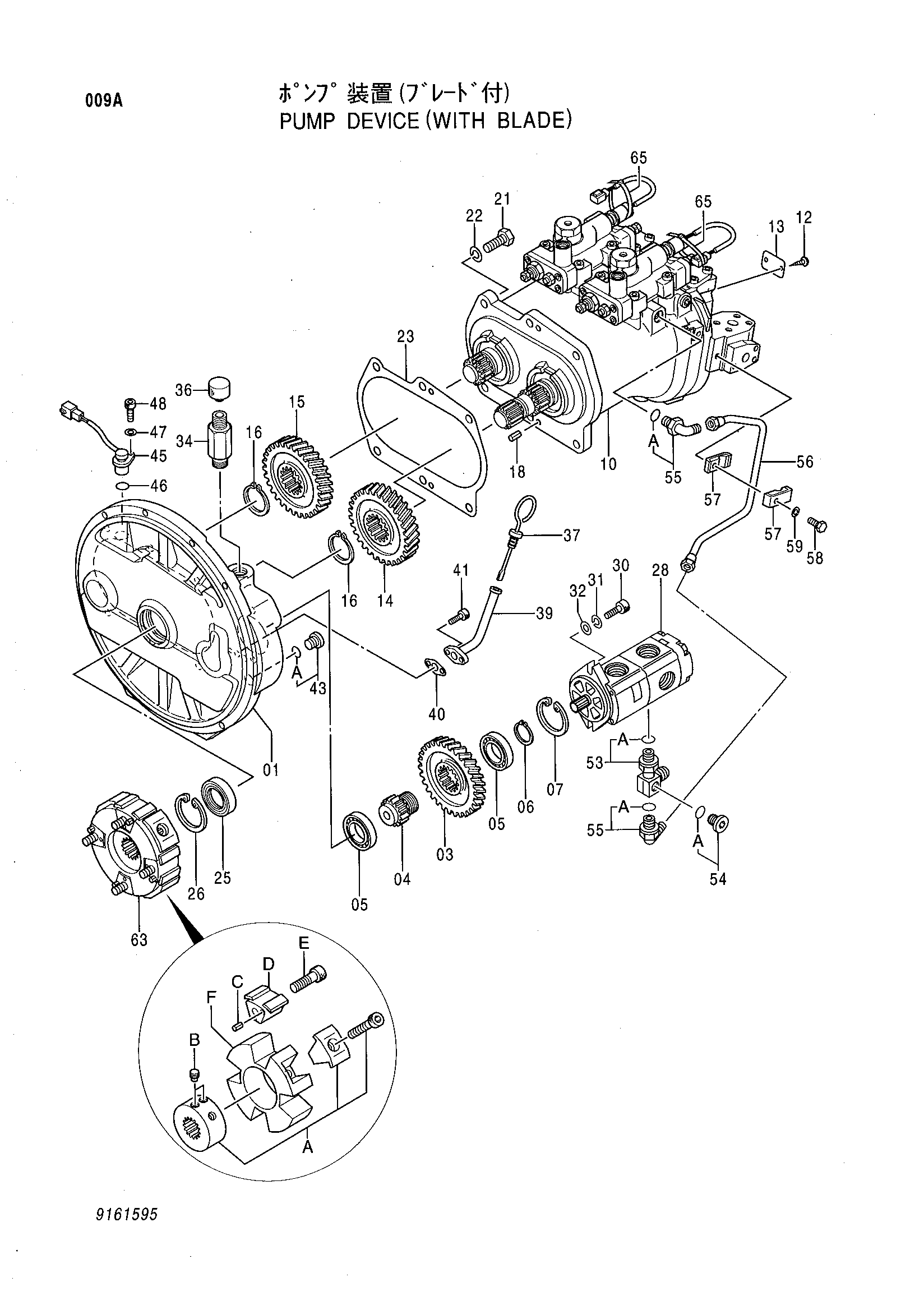

Заводская схема «Насосный агрегат (с отвал)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9161595 замена: 9161596 | Насосный агрегат | 1 | |
| , | (9161596) | Насосный агрегат | 1 |
| 01 | 1020336 | Корпус шестерня | 1 |
| 03 | 3063840 | Шестерня пилотный | 1 |
| 04 | 3055594 | Вал шестерня | 1 |
| 05 | 958740 | Шариковый подшипник | 2 |
| 06 | 962002 | Стопорное кольцо | 1 |
| 07 | 991725 | Стопорное кольцо | 1 |
| 12 | M492564 | Приводной винт | 2 |
| 13 | 3074660 | Информационная табличка | 1 |
| 14 | 3063842 | Шестерня | 1 |
| 15 | 3063843 | Шестерня | 1 |
| 16 | 4274552 | Стопорное кольцо | 2 |
| 18 | 4099290 | Пружинный штифт | 2 |
| 21 | J901645 | Болт | 6 |
| 22 | A590916 | Пружинная шайба | 6 |
| 23 | 8058352 | Манжета | 1 |
| 25 | 4310055 | Масляное уплотнение | 1 |
| 26 | 991725 | Стопорное кольцо | 1 |
| 28 | 4278696 | Шестерённый насос | 1 |
| 30 | M341030 | Болт с внутренним шестигранником | 2 |
| 31 | 984054 | Пружинная шайба | 2 |
| 32 | 4114402 | Шайба | 2 |
| 34 | 4379209 | Адаптер | 1 |
| 36 | 4379582 | Колпачок | 1 |
| 37 | 4340855 | Указатель уровня | 1 |
| 39 | 9743977 | Трубка | 1 |
| 40 | 9742779 | Манжета | 1 |
| 41 | M340816 | Болт с внутренним шестигранником | 2 |
| 43 | 9134111 | Пробка | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4265372 | Датчик револ. | 1 |
| 46 | 4306888 | Уплотнительное кольцо | 1 |
| 47 | A590106 | Плоская шайба | 1 |
| 48 | M340616 | Болт с внутренним шестигранником | 1 |
| 53 | 4278547 | Адаптер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 9134110 | Пробка | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4179837 замена: 4293950 | Штуцер трубки | 2 |
| 55 | 4293950 | Угловой штуцер | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 3071564 | Трубка | 1 |
| 57 | 9736515 | Хомут | 2 |
| 58 | J900830 | Болт | 1 |
| 59 | A590908 | Пружинная шайба | 1 |
| 63 | 4310056 | Муфта | 1 |
| 63A | 4340960 | HUB | 1 |
| 63B | 4334899 | Установочный винт | 2 |
| 63C | 4101345 | Пружинный штифт | 4 |
| 63D | 4334892 | Вставка | 4 |
| 63E | 4334894 | Болт с внутренним шестигранником | 4 |
| 63F | 4334891 | Элемент | 1 |
| 65 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
