Лебёдка — HITACHI RX2300

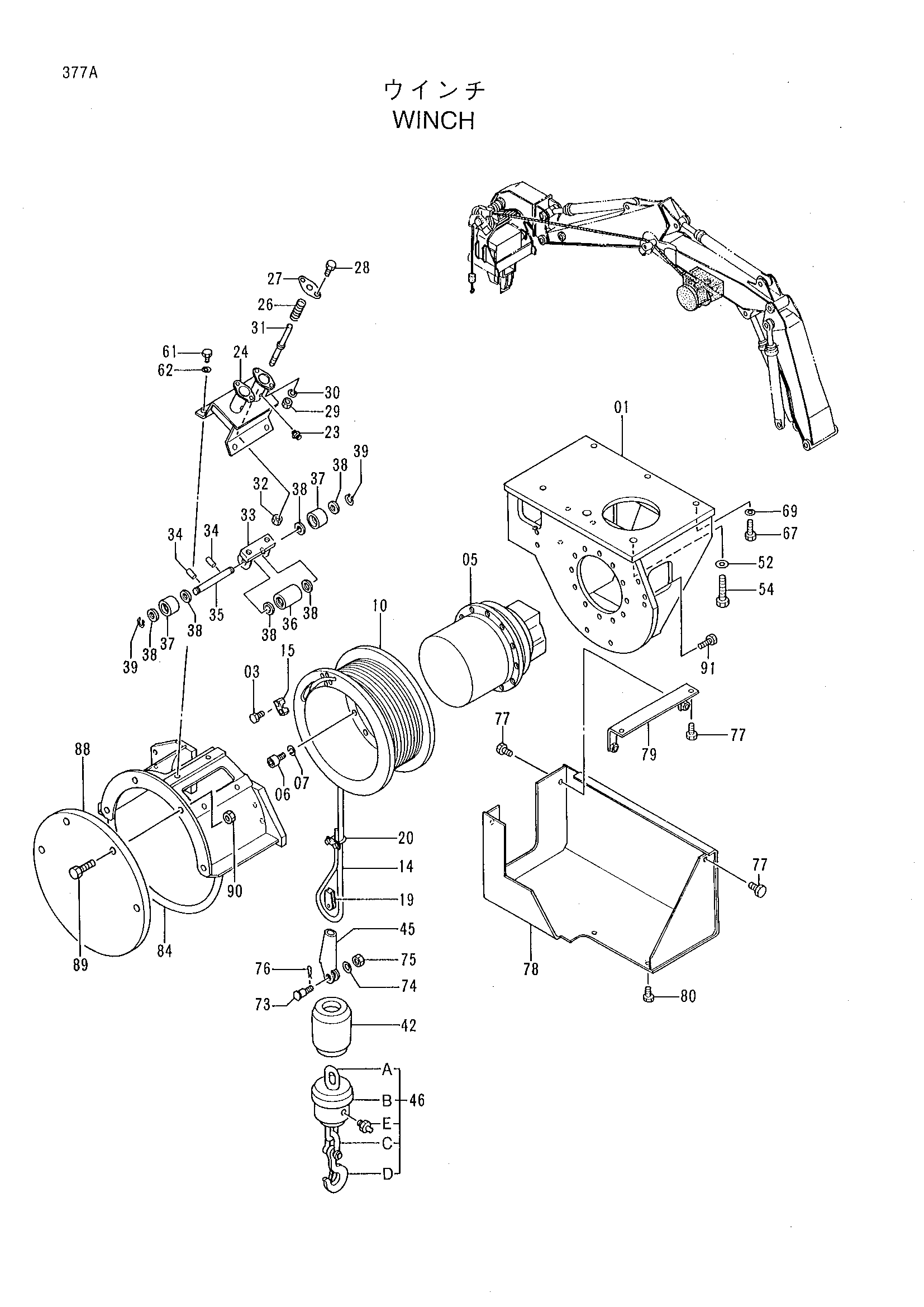

Заводская схема «Лебёдка» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7023270	Кронштейн	1
03	J900835	Болт	4
05	4240489	Гидромотор	1
06	M341440	Болт с внутренним шестигранником	24
07	A590914	Пружинная шайба	24
10	8053457	Барабан	1
14	4240356	Канат провод	1
15	4240355	Ограничитель	2
19	4903816	Ведге	1
20	94-2903	Зажим провод	1
23	J75481	Пресс-маслёнка	2
24	7020815	Опора	1
26	412831	Пружина сжатия	2
27	4218986	Пластина	2
28	J901030	Болт	4
29	J950010	Гайка	4
30	A590910	Пружинная шайба	4
31	4224910	Шток	2
32	J951020	Гайка	2
33	9730472	Кронштейн	1
34	4144009	Пружинный штифт	4
35	4218989	Палец	1
36	4218988	Ролик	1
37	4240532	Ролик	2
38	4162940	Шариковый подшипник	6
39	991340	Стопорное кольцо	2
42	4338755	Колпачок	1
45	3070035	Разъём канат	1
46	4397928	Крюк	1
46A	4424143	Соединение свивел	1
46B	4424137	Серьга	1
46C	4424142	Крюк	1
46D	4423955	Крюк	1
46E	J75481	Пресс-маслёнка	1
52	4018545	Шайба	2
54	J932080	Болт	2
61	J901025	Болт	4
62	J217083	Шайба	4
67	J931645	Болт	4
69	4114405	Шайба	4
73	4286591	Палец	1
74	A590116	Плоская шайба	1
75	J950016	Гайка	1
76	A764028	Шплинт	1
77	J021025	Болт с шайбой	5
78	7025636	Крышка	1
79	9738652	Кронштейн	1
80	J901025	Болт	2
84	8053467	Крышка	1
88	9746597	Крышка	1
89	J011025	Болт с шайбой	4
90	J950010	Гайка	4
91	J021040	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
