Блок кондиционера — HITACHI RX2300

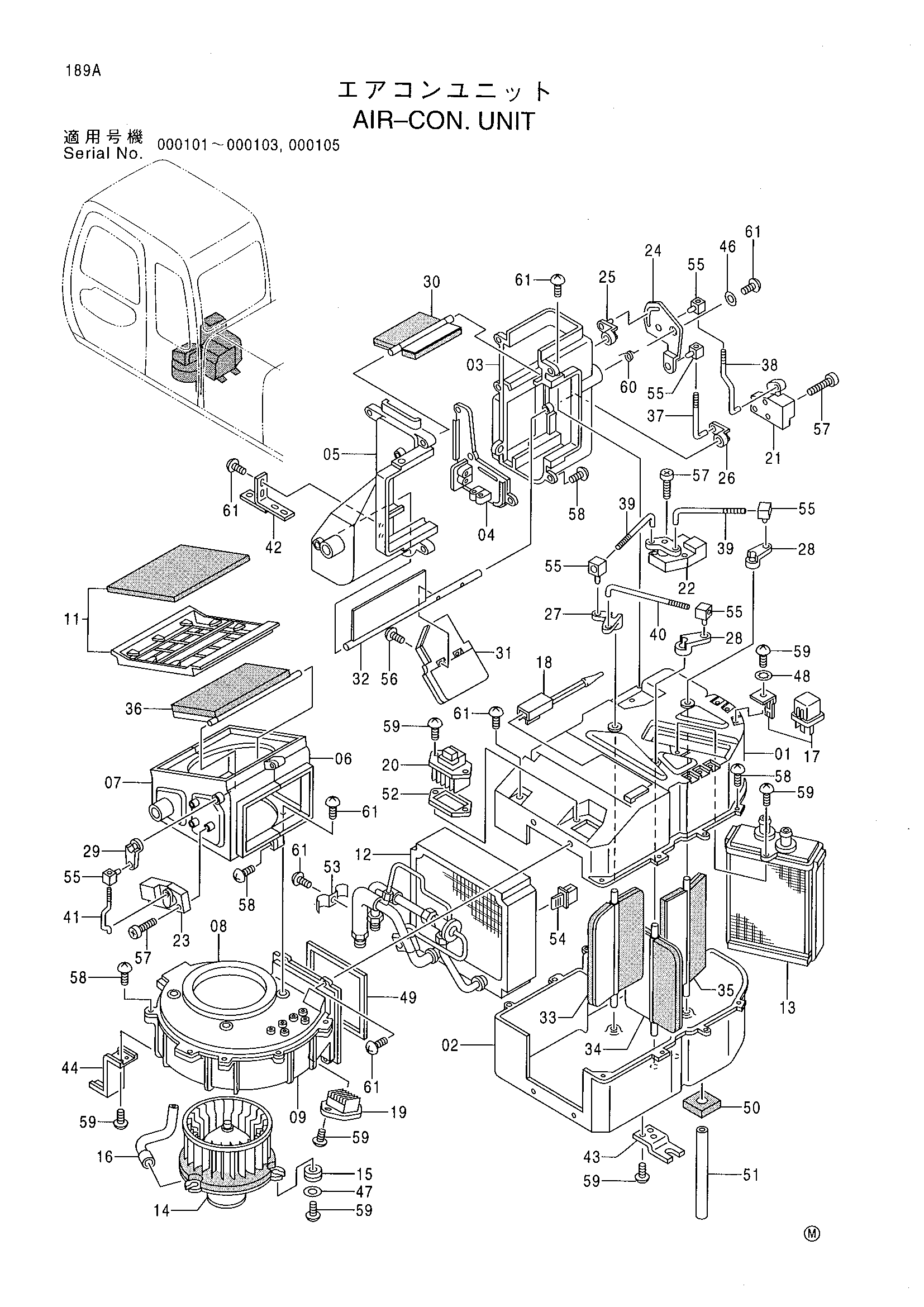

Заводская схема «Блок кондиционера» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4361055	Блок кондиционера	1
01	4370252	Корпус	1
02	4370253	Корпус	1
03	4370255	Корпус	1
04	4370256	Корпус	1
05	4370257	Корпус	1
06	4370258	Корпус	1
07	4370259	Корпус	1
08	4370260	Корпус	1
09	4370261	Корпус	1
11	4370263	Фильтр	1
12	4370264	Евапоратор	1
13	4370265	Отопитель	1
14	4370266	Вентилятор	1
15	4370267	Виброизолятор	3
16	4370268	Воздушный шланг	1
17	4370269	Реле	3
18	4370270	Термостат	1
19	4370271	Резистор	1
20	4370272	Трансистор	1
21	4370273	Гидромотор	1
22	4370274	Гидромотор	1
23	4370275	Гидромотор	1
24	4370276	Рычаг	1
25	4370277	Рычаг	1
26	4370278	Рычаг	1
27	4370279	Рычаг	1
28	4370280	Рычаг	2
29	4370281	Рычаг	1
30	4370282	Дверь	1
31	4370283	Дверь	1
32	4370284	Дверь	1
33	4370285	Дверь	1
34	4370286	Дверь	1
35	4370287	Дверь	1
36	4370288	Дверь	1
37	4370289	Шток	1
38	4370290	Шток	1
39	4370291	Шток	2
40	4370292	Шток	1
41	4370293	Шток	1
42	4370294	Кронштейн	1
43	4370295	Кронштейн	4
44	4370296	Кронштейн	2
46	4370298	Шайба	1
47	4370299	Шайба	3
48	4370300	Стопорная шайба	3
49	4370301	Накладка	1
50	4370302	Накладка	2
51	4366644	Шланг	2
52	4370303	Уплотнение	1
53	4370304	Зажим	2
54	4370305	Зажим	1
55	4370306	Зажим	6
56	4370307	Винт	2
57	4370308	Самонарезающий винт	9
58	4370309	Самонарезающий винт	25
59	4370310	Самонарезающий винт	29
60	4370262	Пружина	1
61	4370297	Самонарезающий винт	19

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
