Угол индикатор (No.1) — HITACHI RX2300

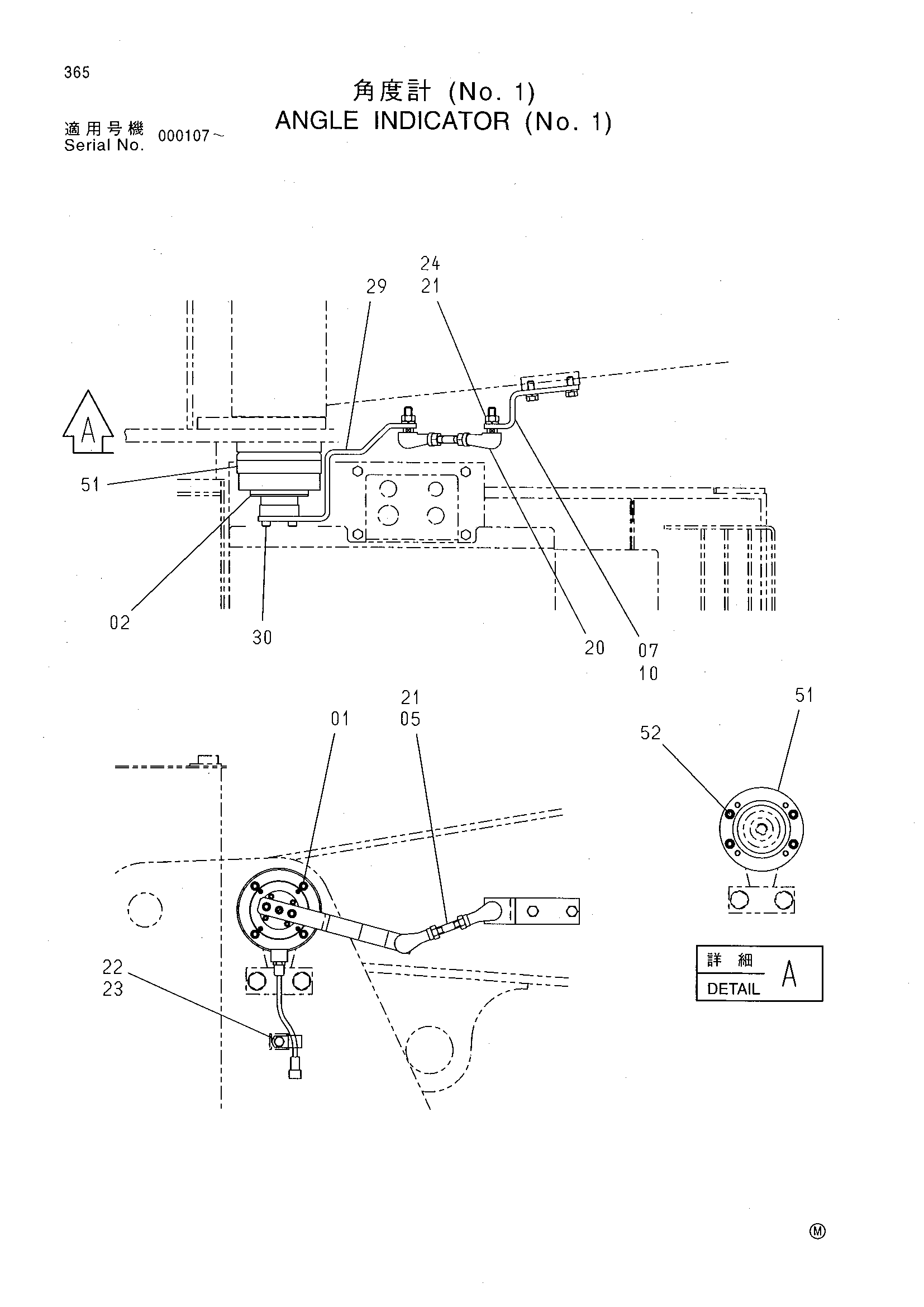

Заводская схема «Угол индикатор (No.1)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M341020 | Болт с внутренним шестигранником | 4 |
| 02 | 9186987 | Датчик угла | 1 |
| 05 | 4265793 | Шток | 1 |
| 07 | 4408128 | Кронштейн | 1 |
| 10 | J011230 | Болт с шайбой | 2 |
| 20 | 4154626 | Шарнир | 2 |
| 21 | J950014 | Гайка | 4 |
| 22 | J011016 | Болт с шайбой | 2 |
| 24 | A590914 | Пружинная шайба | 2 |
| 29 | 3088257 | Кронштейн | 1 |
| 30 | M341020 | Болт с внутренним шестигранником | 2 |
| 51 | 4407667 | Пластина | 1 |
| 52 | M341025 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
