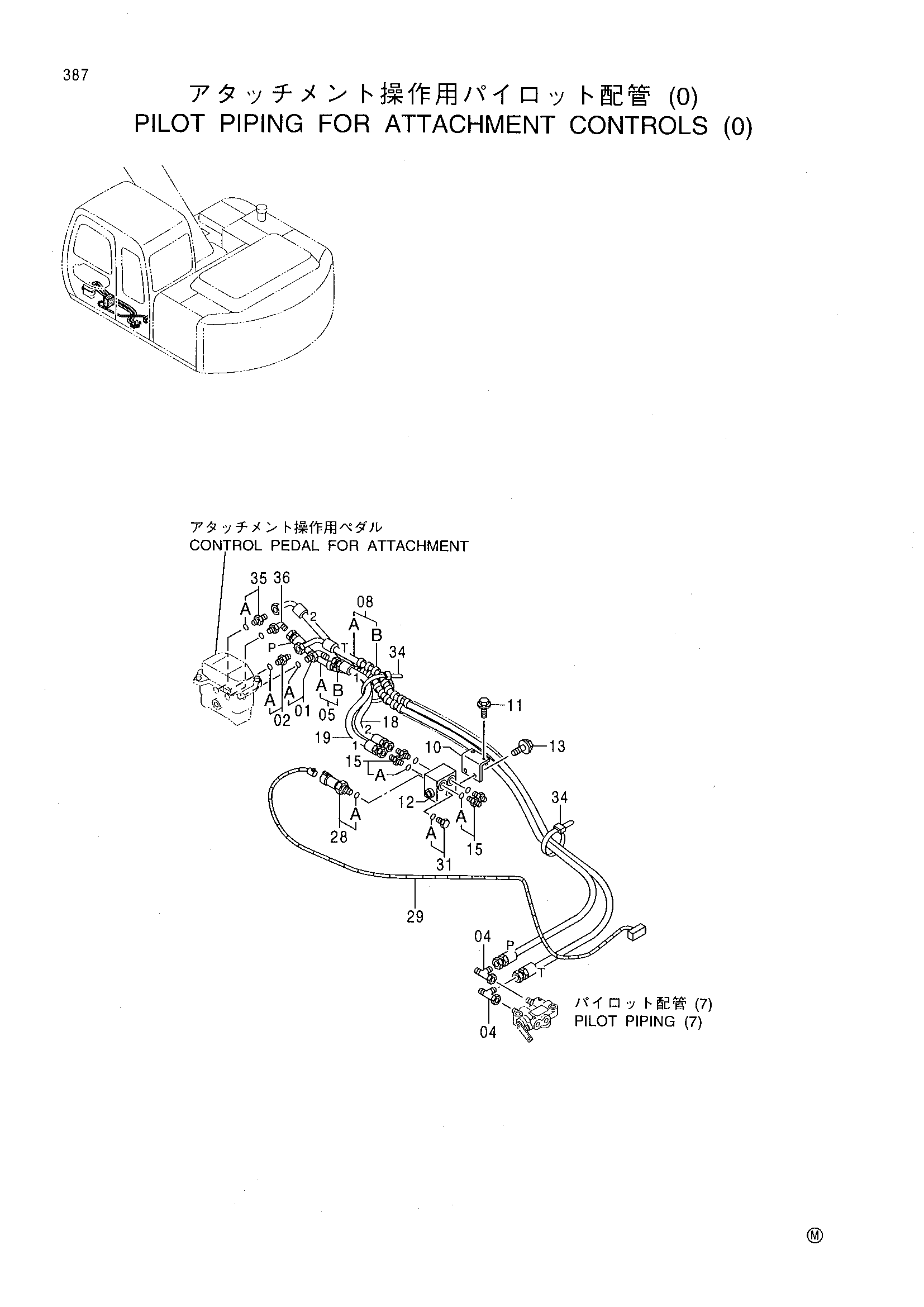

Пилотные гидролинии для навесное оборудование органы управления (0) — HITACHI RX2300
Заводская схема «Пилотные гидролинии для навесное оборудование органы управления (0)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4200467 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 05 | 9161967 | Шланг в сборе | 1 |
| 05A | 4368703 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 08 | 9161968 | Шланг в сборе | 1 |
| 08A | 4368704 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 10 | 9746294 | Кронштейн | 1 |
| 11 | J011030 | Болт с шайбой | 2 |
| 12 | 4330230 | Челночный клапан | 1 |
| 13 | J010816 | Болт с шайбой | 2 |
| 15 | 4200466 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4364795 | Шланг | 1 |
| 19 | 4372796 | Шланг | 1 |
| 28 | 4332040 | Датчик давления | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4365080 | Жгут проводов | 1 |
| 31 | 4093624 | Пробка | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 35 | 4209931 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4207300 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
