Всасывающие трубопроводы — HITACHI RX2300

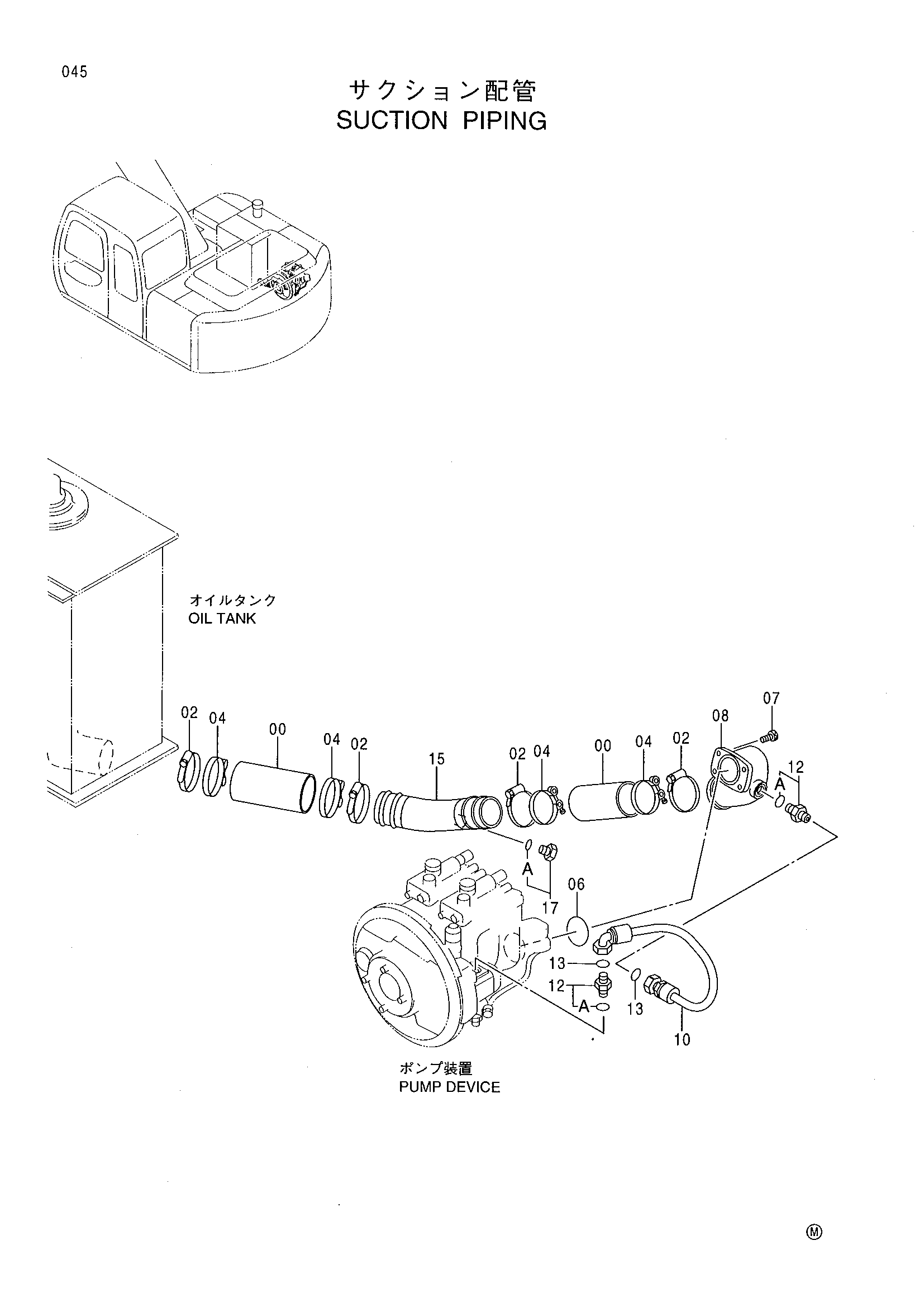

Заводская схема «Всасывающие трубопроводы» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4348414 | Резиновый шланг | 2 |
| 02 | 4507397 | Хомут шланга | 4 |
| 04 | 4283535 | Хомут шланга | 4 |
| 06 | A811085 | Уплотнительное кольцо | 1 |
| 07 | J781228 | Болт с внутренним шестигранником | 4 |
| 08 | 2037825 | Коллектор SUC. | 1 |
| 10 | 4329588 | Шланг | 1 |
| 12 | 4189619 | Адаптер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 15 | 9748517 | Всасывающая трубка | 1 |
| 17 | 4174542 | Пробка | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
