Гидролинии рабочего оборудования (1-3) — HITACHI RX2300

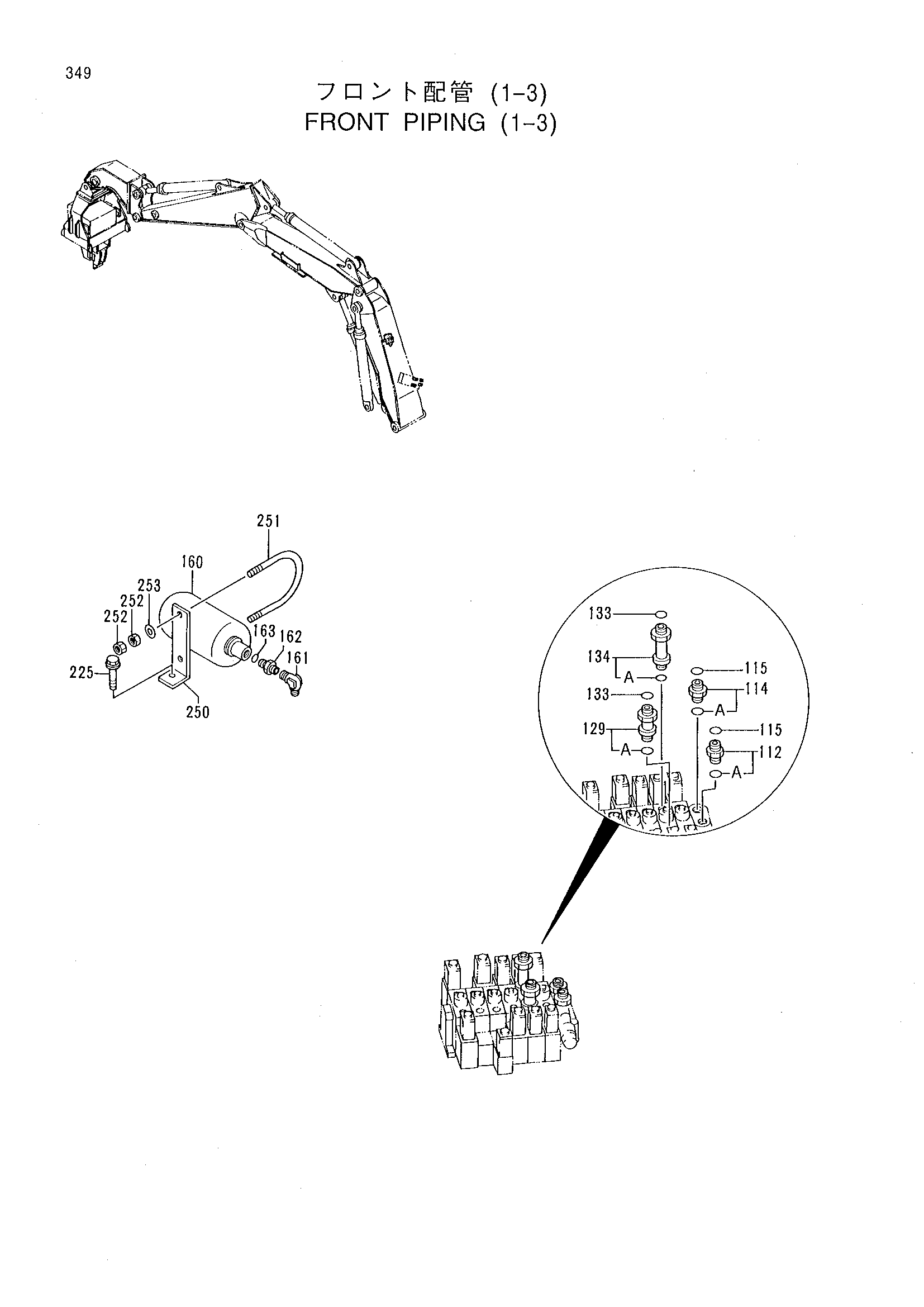

Заводская схема «Гидролинии рабочего оборудования (1-3)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 112 | 4197532 | Адаптер | 1 |
| 112A | 4506418 | Уплотнительное кольцо | 1 |
| 113 | 4292903 | Шланг | 1 |
| 114 | 4230902 | Адаптер | 1 |
| 114A | 4506424 | Уплотнительное кольцо | 1 |
| 115 | 4187308 | Уплотнительное кольцо | 2 |
| 129 | 4197532 | Адаптер | 1 |
| 129A | 4506418 | Уплотнительное кольцо | 1 |
| 133 | 4187308 | Уплотнительное кольцо | 4 |
| 134 | 4197532 | Адаптер | 1 |
| 134A | 4506418 | Уплотнительное кольцо | 1 |
| 160 | 4206667 | Гидроаккумулятор | 1 |
| 161 | 94-0633 | Угловой штуцер | 1 |
| 162 | 4162812 | Адаптер | 1 |
| 163 | 4509181 | Уплотнительное кольцо | 1 |
| 250 | 4292540 | Кронштейн | 1 |
| 251 | 4208961 | U-образный болт | 1 |
| 252 | J950012 | Гайка | 4 |
| 253 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
