Датчик угол (No.2, 3, EXT) — HITACHI RX2300

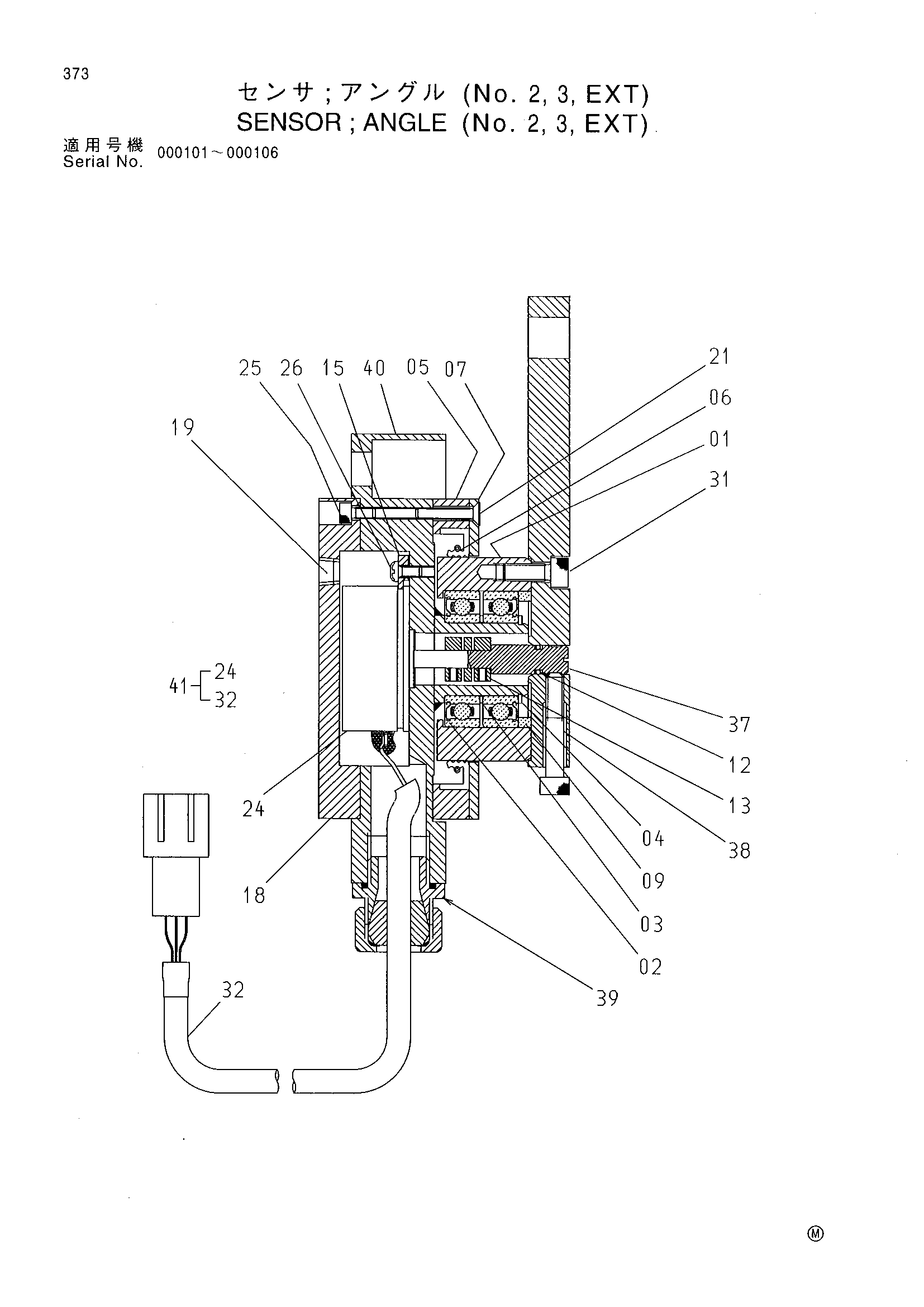

Заводская схема «Датчик угол (No.2, 3, EXT)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9107806 | Датчик угла | 1 | |
| 01 | 4154434 | Втулка | 1 |
| 02 | 4152922 | Шариковый подшипник | 2 |
| 03 | 4154436 | Проставка | 1 |
| 04 | 942517 | Стопорное кольцо | 1 |
| 05 | 4153524 | Крышка | 1 |
| 06 | 4154999 | Уплотнение | 1 |
| 07 | 4153522 | Крышка | 1 |
| 09 | 4153521 | Проставка | 1 |
| 12 | 992526 | Уплотнительное кольцо | 1 |
| 13 | 4144963 | Муфта | 1 |
| 15 | 4215262 | Кронштейн | 3 |
| 18 | 4286757 | Пластина | 1 |
| 19 | 94-2010 | Пробка | 1 |
| 21 | M480420 | Винт | 4 |
| 22 | 3054040 | Тяга | 1 |
| 24 | 4214710 | Измеритель потентио | 1 |
| 25 | M340408 | Болт с внутренним шестигранником | 4 |
| 26 | 4178003 | Винт | 4 |
| 31 | M340616 | Болт с внутренним шестигранником | 4 |
| 32 | 4292554 | Трос щиток | 1 |
| 37 | 4336292 | Шток | 1 |
| 38 | 4336296 | Установочный винт | 1 |
| 39 | 4454068 | Гланд трос | 1 |
| 40 | 7037757 | Корпус | 1 |
| 41 | 4359325 | Потентиометер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
