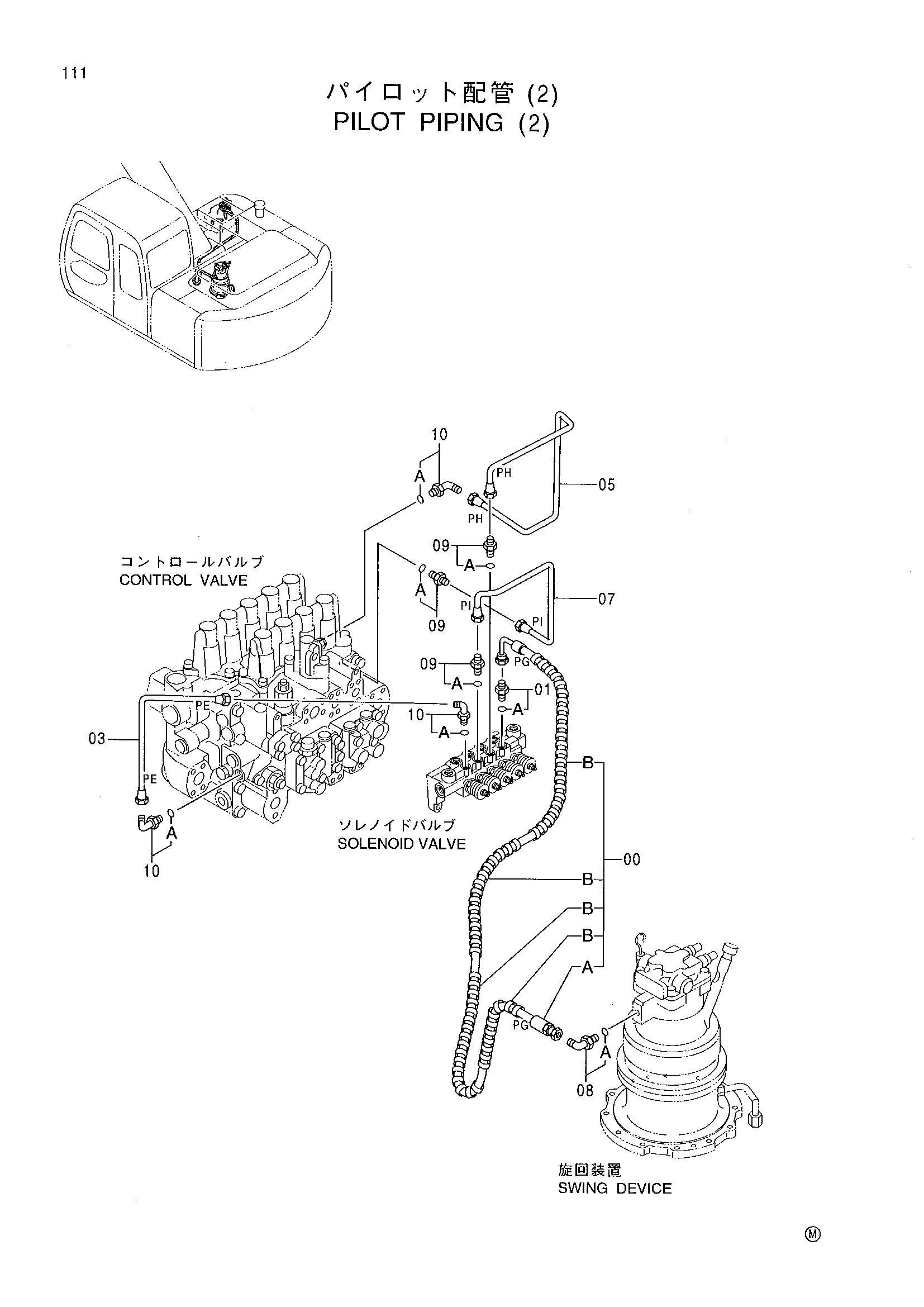

Пилотные гидролинии (2) — HITACHI RX2300
Заводская схема «Пилотные гидролинии (2)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9164383 | Шланг в сборе | 1 |
| 00A | 4391623 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 4 |
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4333882 | Трубка | 1 |
| 05 | 3080004 | Трубка | 1 |
| 07 | 4333883 | Трубка | 1 |
| 08 | 4154670 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4255304 | Штуцер трубки | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4293950 | Угловой штуцер | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
