Пилотные гидролинии (10-2) — HITACHI RX2300

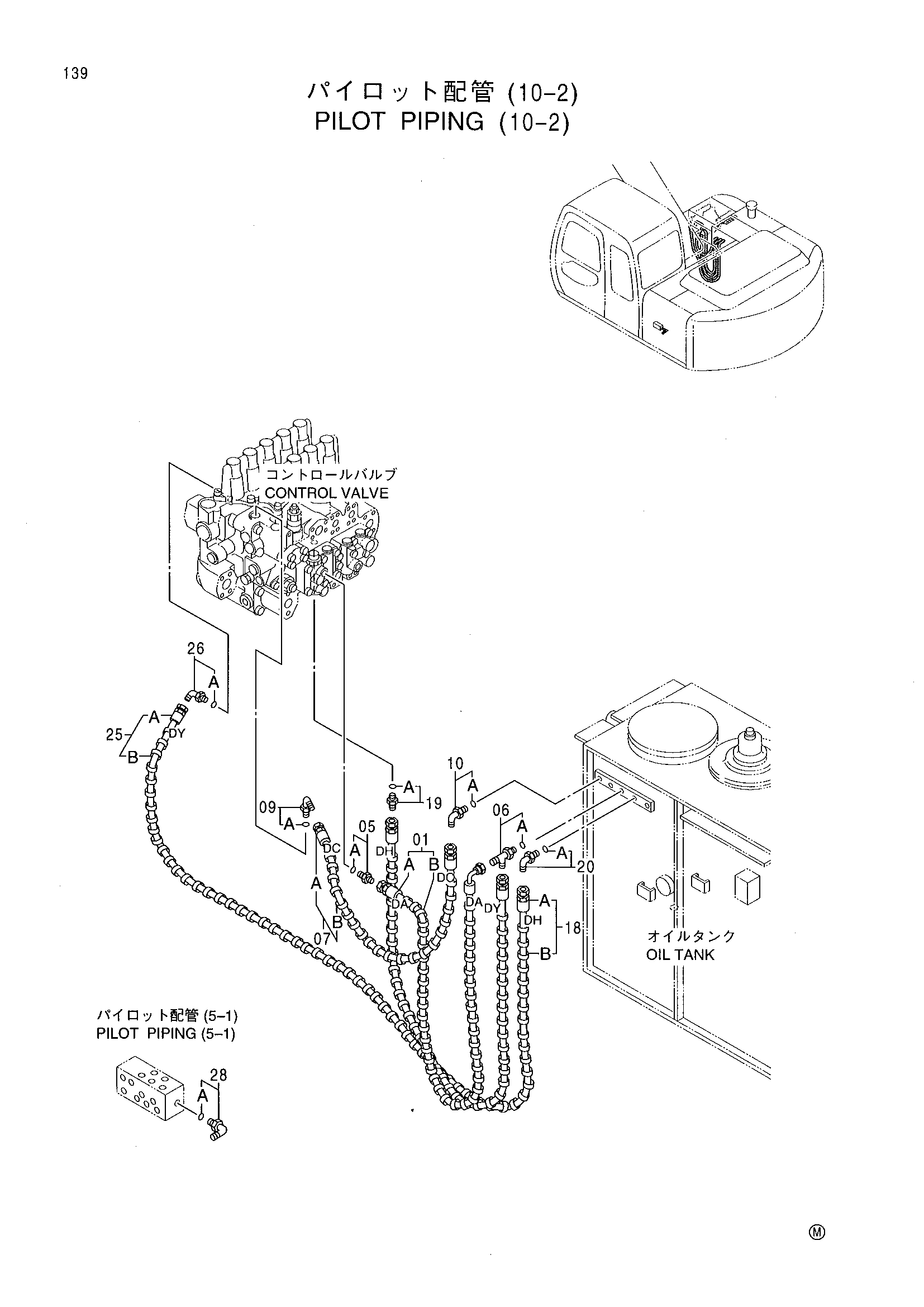

Заводская схема «Пилотные гидролинии (10-2)» для HITACHI RX2300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9164379 | Шланг в сборе | 1 |
| 01A | 4391621 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 3 |
| 05 | 4200465 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4203171 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9164380 | Шланг в сборе | 1 |
| 07A | 4389037 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 09 | 4154671 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4156434 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 9164381 | Шланг в сборе | 1 |
| 18A | 4391614 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 4 |
| 19 | 4200466 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 9164382 | Шланг в сборе | 1 |
| 25A | 4391611 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 4 |
| 26 | 4154670 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4156434 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
