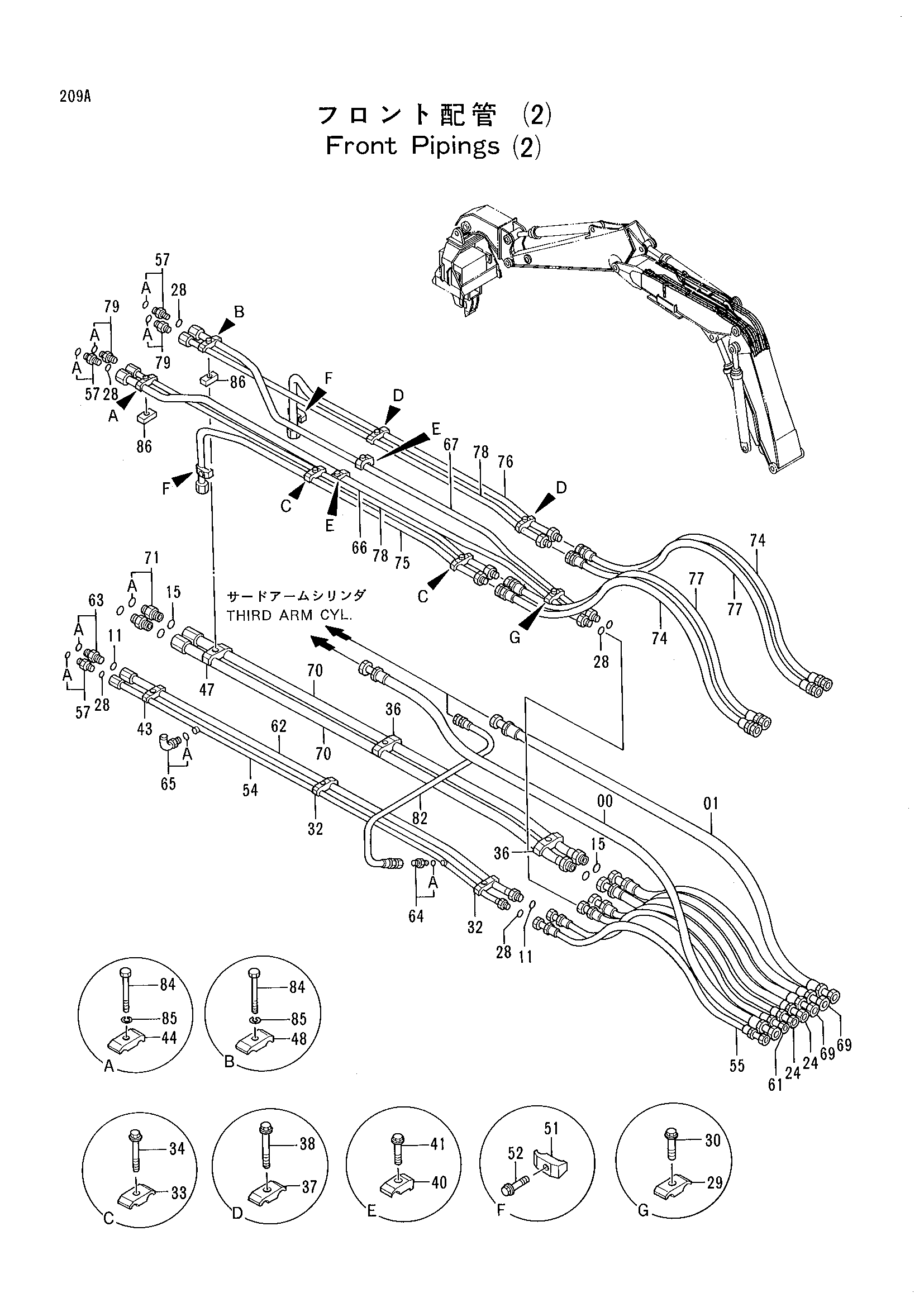

Передний трубопроводы (2) — HITACHI RX2000-2

Заводская схема «Передний трубопроводы (2)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4293001	Шланг	1
01	4193866	Шланг	1
11	4187308	Уплотнительное кольцо	2
15	4187328	Уплотнительное кольцо	4
24	4223530	Шланг	2
28	4138938	Уплотнительное кольцо	6
29	4189858	Хомут трубки	1
30	J011255	Болт с шайбой	1
32	4141806	Хомут трубки	2
33	4189858	Хомут трубки	2
34	J011280	Болт с шайбой	2
36	4189860	Хомут трубки	2
37	4189858	Хомут трубки	2
38	J011290	Болт с шайбой	2
40	4190125	Хомут трубки	2
41	J011255	Болт с шайбой	2
43	4141806	Хомут трубки	1
44	4202559	Хомут трубки	1
47	4189860	Хомут трубки	1
48	4202559	Хомут трубки	1
51	4190124	Хомут трубки	2
52	J011250	Болт с шайбой	2
54	9738664	Трубка	1
55	4207938	Шланг	1
57	4189602	Адаптер	3
57A	4506418	Уплотнительное кольцо	1
61	4304425	Шланг	1
62	9738665	Трубка	1
63	4189619	Адаптер	1
63A	4506424	Уплотнительное кольцо	1
64	4200466	Адаптер	1
64A	4509180	Уплотнительное кольцо	1
65	4154671	Угловой штуцер	1
65A	4509180	Уплотнительное кольцо	1
66	9738657	Трубка	1
67	9738660	Трубка	1
69	4274770	Шланг	2
70	9738662	Трубка	2
71	4189535	Адаптер	2
71A	4506429	Уплотнительное кольцо	1
74	4293011	Шланг	2
75	9738661	Трубка	1
76	9739704	Трубка	1
77	4304424	Шланг	2
78	9738663	Трубка	2
79	4200466	Адаптер	2
79A	4509180	Уплотнительное кольцо	1
82	4269835	Шланг	1
84	J901202	Болт	2
85	A590912	Пружинная шайба	2
86	4304294	Пластина	2
