Блок кондиционера — HITACHI RX2000-2

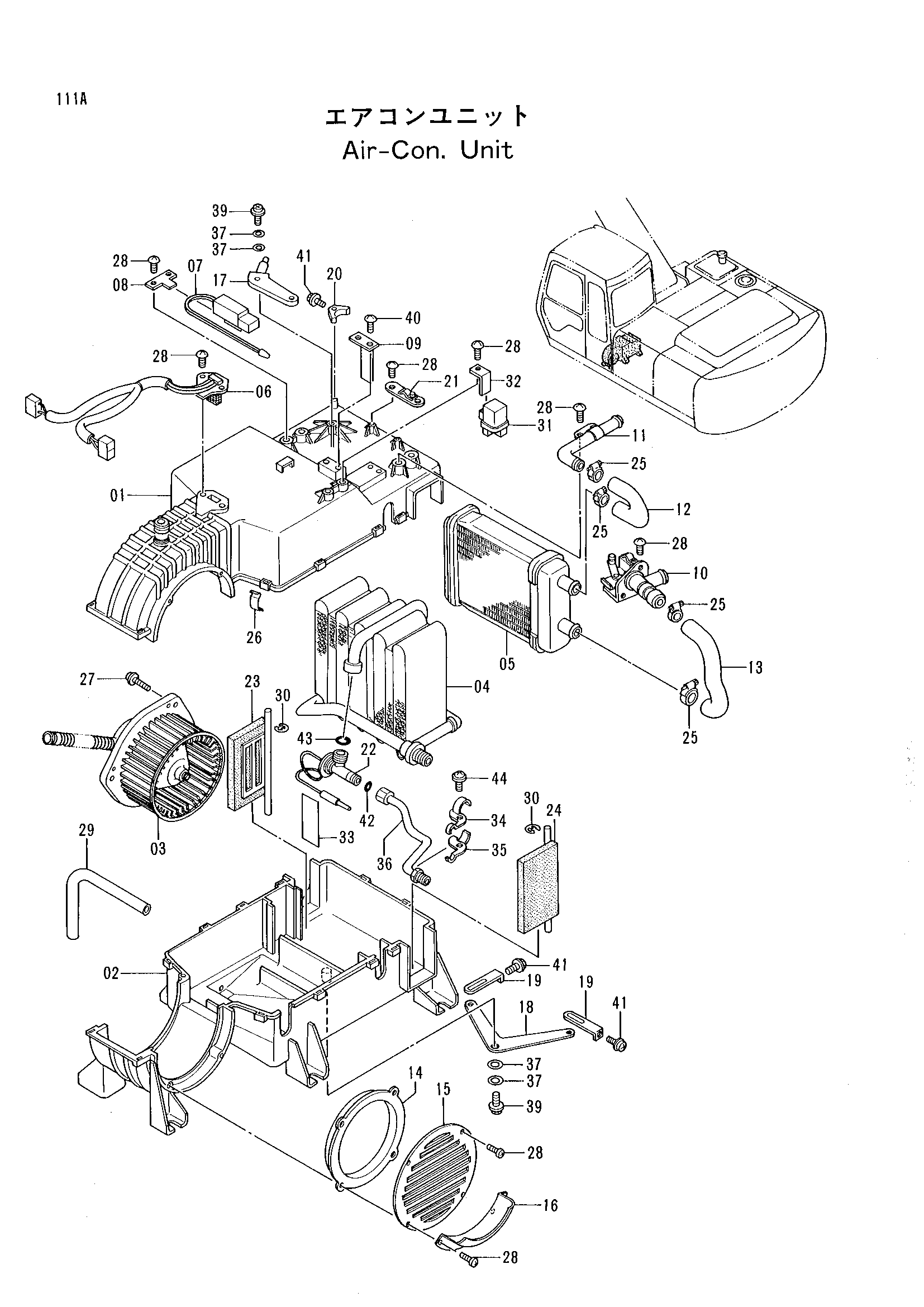

Заводская схема «Блок кондиционера» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4291306 | Кондиционер. | 1 | |
| 01 | 4297393 | Корпус | 1 |
| 02 | 4297394 | Корпус | 1 |
| 03 | 4295534 | Гидромотор | 1 |
| 04 | 4297395 | Евапоратор | 1 |
| 05 | 4295535 | Коре отопитель | 1 |
| 06 | 4295536 | Резистор | 1 |
| 07 | 4297396 | AMP | 1 |
| 08 | 4297397 | Кронштейн | 1 |
| 09 | 4297398 | Кронштейн | 1 |
| 10 | 4295537 | Клапан | 1 |
| 11 | 4297399 | Трубка | 1 |
| 12 | 4297400 | Шланг | 1 |
| 13 | 4297401 | Шланг | 1 |
| 14 | 4297402 | Крышка | 1 |
| 15 | 4295541 | Крышка | 1 |
| 16 | 4295542 | Крышка | 1 |
| 17 | 4297403 | Рычаг | 1 |
| 18 | 4297404 | Рычаг | 1 |
| 19 | 4297405 | Рычаг | 2 |
| 20 | 4297406 | Кулачок | 1 |
| 21 | 4297407 | Кронштейн | 1 |
| 22 | 4297408 | Клапан | 1 |
| 23 | 4297409 | Дверь | 1 |
| 24 | 4297410 | Дверь | 1 |
| 25 | 4295543 | Хомут | 4 |
| 26 | 4295544 | Хомут | 13 |
| 27 | 4296797 | Винт с шайбой | 3 |
| 28 | 4296798 | Винт | 15 |
| 29 | 4300068 | Шланг | 1 |
| 30 | 4298655 | Кольцо | 2 |
| 31 | 4297413 | Реле | 1 |
| 32 | 4297414 | Кронштейн | 1 |
| 33 | 4297415 | Лента | 1 |
| 34 | 4297416 | Хомут | 1 |
| 35 | 4297417 | Хомут | 1 |
| 36 | 4297418 | Трубка | 1 |
| 37 | 4297419 | Проставка | 4 |
| 39 | J460510 | Винт с шайбой | 2 |
| 40 | 4298654 | Винт | 3 |
| 41 | J460308 | Винт с шайбой | 3 |
| 42 | 4298652 | Уплотнительное кольцо | 1 |
| 43 | 4298653 | Уплотнительное кольцо | 1 |
| 44 | J460514 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
