Передний трубопроводы (1-1) — HITACHI RX2000-2

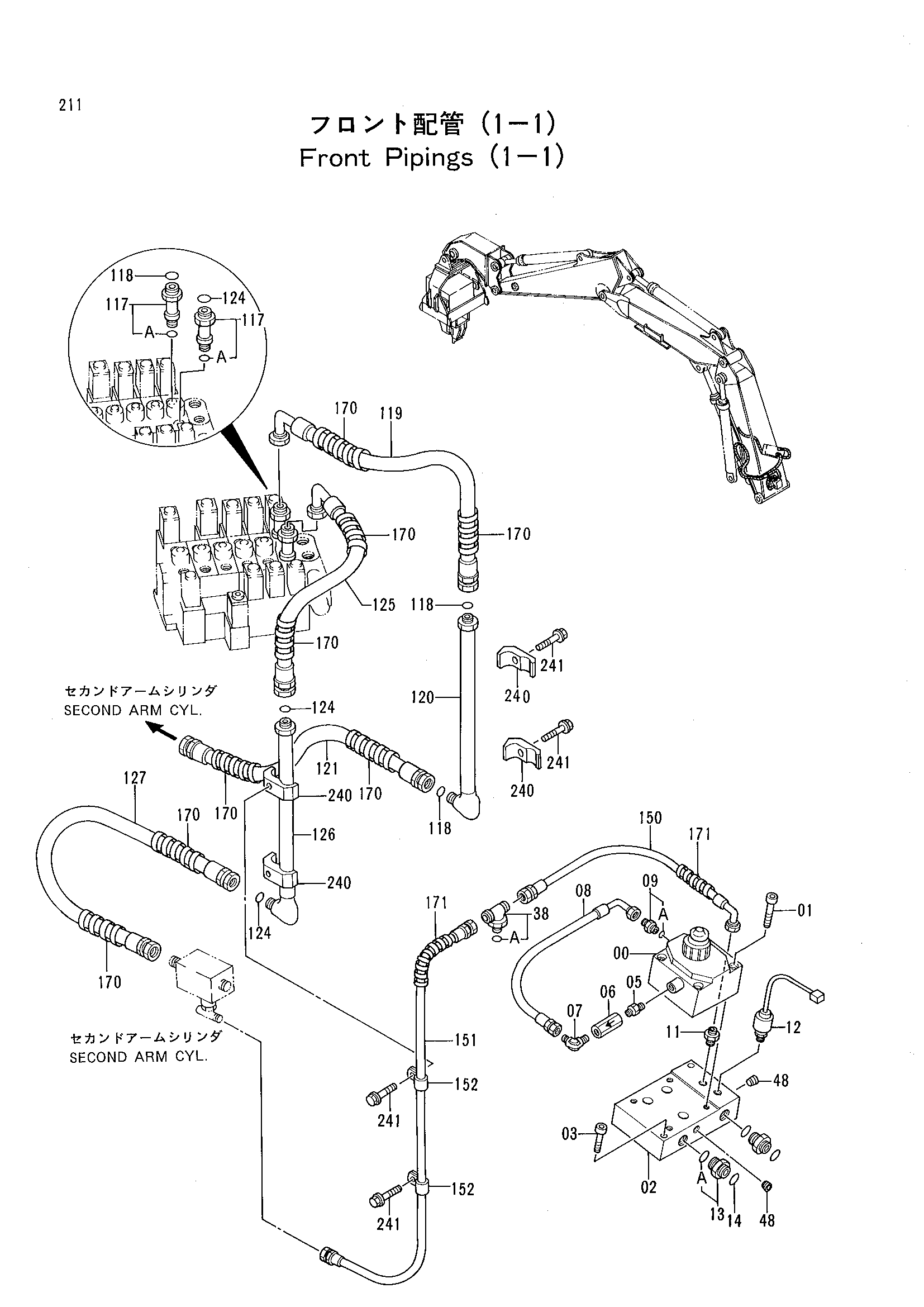

Заводская схема «Передний трубопроводы (1-1)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4219157 | Клапан | 1 |
| 01 | M341080 | Болт с внутренним шестигранником | 4 |
| 02 | 2033229 | Коллектор | 1 |
| 03 | M341071 | Болт с внутренним шестигранником | 2 |
| 05 | 4196223 | Адаптер | 1 |
| 06 | 4128516 | Обратный клапан | 1 |
| 07 | 94-1401 | Угловой штуцер | 1 |
| 08 | 4262475 | Шланг | 1 |
| 09 | 4262530 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4239185 | Тхроттле | 1 |
| 12 | 4292558 | Датчик прес | 1 |
| 13 | 4189601 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 38 | 4208473 | Тройник | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 94-2013 | Пробка | 2 |
| 117 | 4197532 | Адаптер | 2 |
| 117A | 4506418 | Уплотнительное кольцо | 1 |
| 118 | 4187308 | Уплотнительное кольцо | 3 |
| 119 | 4229859 | Шланг | 1 |
| 120 | 9739426 | Трубка | 1 |
| 121 | 4187390 | Шланг | 1 |
| 124 | 4187308 | Уплотнительное кольцо | 3 |
| 125 | 4294594 | Шланг | 1 |
| 126 | 9739426 | Трубка | 1 |
| 127 | 4247573 | Шланг | 1 |
| 150 | 4276004 | Шланг | 1 |
| 151 | 4215691 | Шланг | 1 |
| 152 | 4190253 | Зажим | 2 |
| 170 | 4044420 | Защитный кожух | 13 |
| 171 | 4133527 | Защитный кожух | 7 |
| 240 | 4190126 | Хомут трубки | 4 |
| 241 | J011255 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
