Передний трубопроводы (1-3) — HITACHI RX2000-2

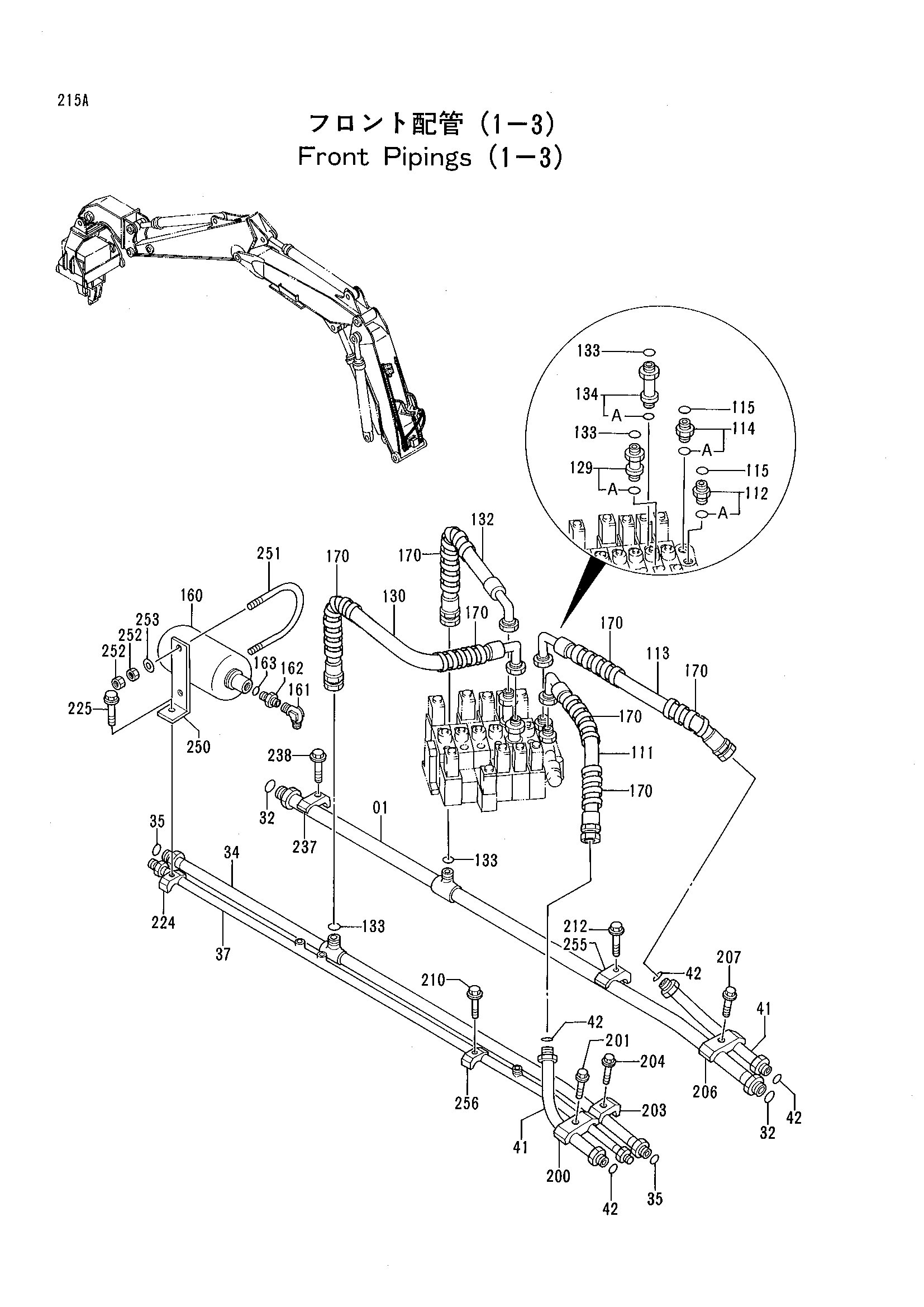

Заводская схема «Передний трубопроводы (1-3)» для HITACHI RX2000-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9738529 | Трубка | 1 |
| 32 | 4187328 | Уплотнительное кольцо | 2 |
| 34 | 9738579 | Трубка | 1 |
| 35 | 4187308 | Уплотнительное кольцо | 2 |
| 37 | 9738657 | Трубка | 1 |
| 41 | 9738528 | Трубка | 2 |
| 42 | 4187308 | Уплотнительное кольцо | 4 |
| 111 | 4251914 | Шланг | 1 |
| 112 | 4197530 | Адаптер | 1 |
| 112A | 4506418 | Уплотнительное кольцо | 1 |
| 113 | 4292903 | Шланг | 1 |
| 114 | 4189619 | Адаптер | 1 |
| 114A | 4506424 | Уплотнительное кольцо | 1 |
| 115 | 4187308 | Уплотнительное кольцо | 2 |
| 129 | 4197532 | Адаптер | 1 |
| 129A | 4506418 | Уплотнительное кольцо | 1 |
| 130 | 4229859 | Шланг | 1 |
| 132 | 4251914 | Шланг | 1 |
| 133 | 4187308 | Уплотнительное кольцо | 4 |
| 134 | 4304496 | Адаптер | 1 |
| 134A | 4506418 | Уплотнительное кольцо | 1 |
| 160 | 4206667 | Гидроаккумулятор | 1 |
| 161 | 94-0633 | Угловой штуцер | 1 |
| 162 | 4162812 | Адаптер | 1 |
| 163 | 4509181 | Уплотнительное кольцо | 1 |
| 170 | 4044420 | Защитный кожух | 6 |
| 200 | 4141806 | Хомут трубки | 1 |
| 201 | J011255 | Болт с шайбой | 1 |
| 203 | 4190126 | Хомут трубки | 1 |
| 204 | J011255 | Болт с шайбой | 1 |
| 206 | 4153488 | Хомут трубки | 1 |
| 207 | J011270 | Болт с шайбой | 1 |
| 210 | J011255 | Болт с шайбой | 1 |
| 212 | J011270 | Болт с шайбой | 1 |
| 224 | 4190125 | Хомут трубки | 1 |
| 225 | J011255 | Болт с шайбой | 1 |
| 237 | 4190127 | Хомут трубки | 1 |
| 238 | J011270 | Болт с шайбой | 1 |
| 250 | 4292540 | Кронштейн | 1 |
| 251 | 4208961 | U-образный болт | 1 |
| 252 | J950012 | Гайка | 4 |
| 253 | A590112 | Плоская шайба | 2 |
| 255 | 4190127 | Хомут трубки | 1 |
| 256 | 4190125 | Хомут трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
